Lehrenbohrwerk Henri Hauser Typ M1

Biel, Schweiz (Bienne, Suisse)

Im Jahr 1898 gründete Henri Hauser eine Werkstatt zur Herstellung von Uhrmacher-Maschinen und erkannte bereits früh die Möglichkeiten der Mechanisierung in der Uhrenindustrie.

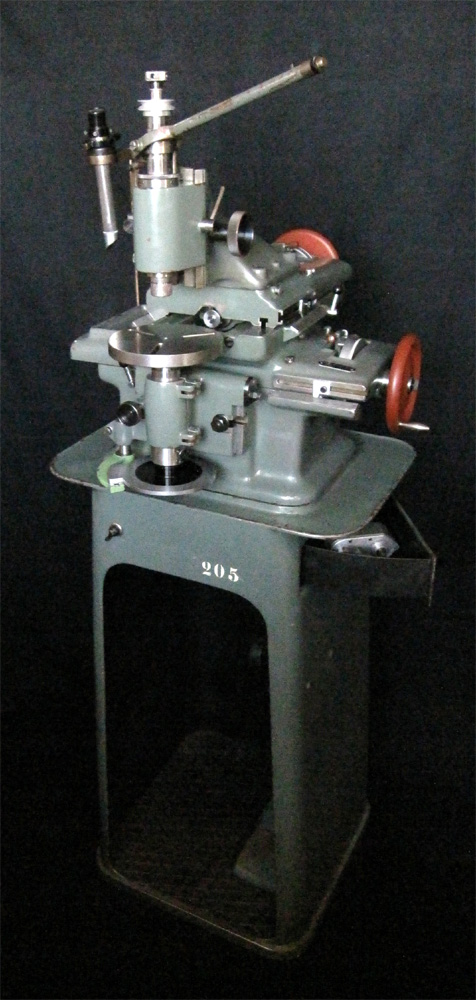

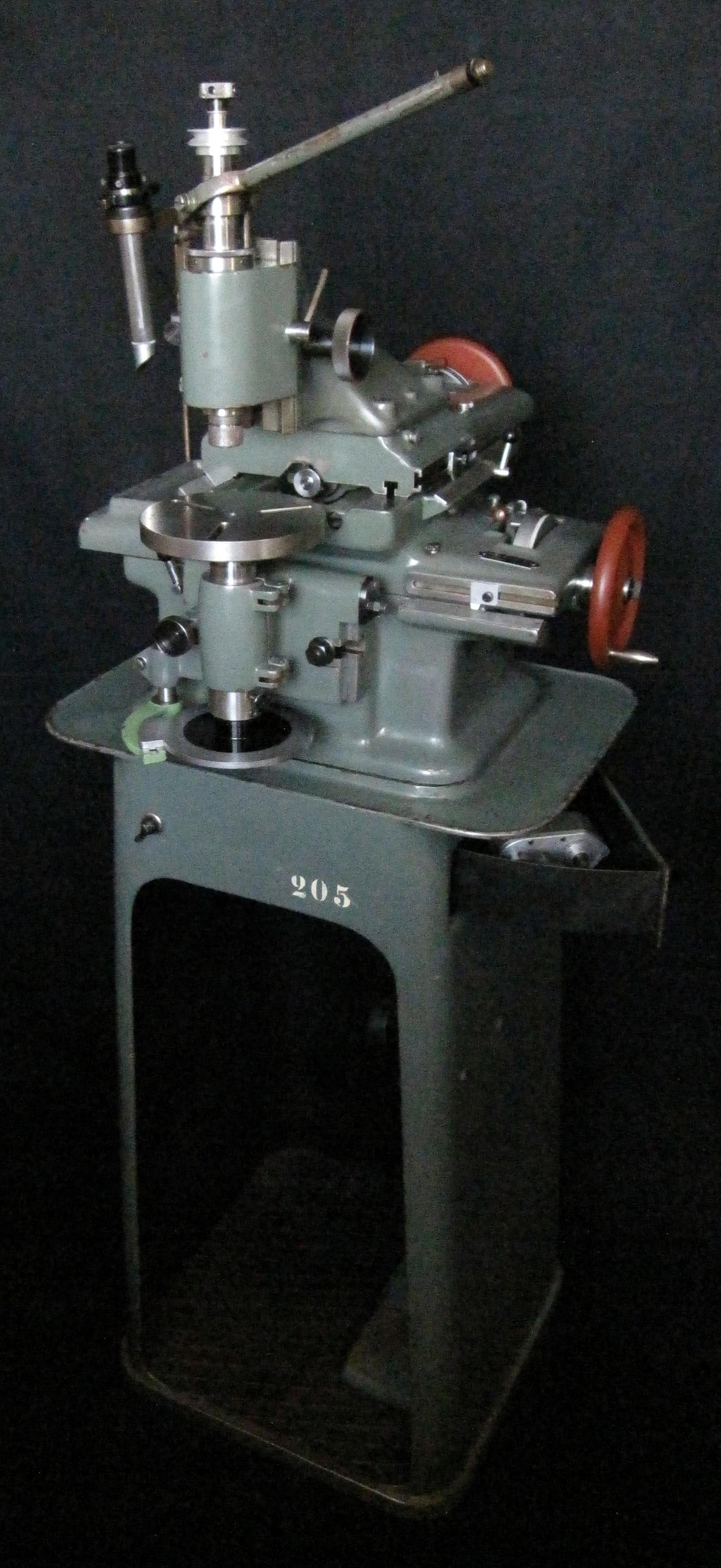

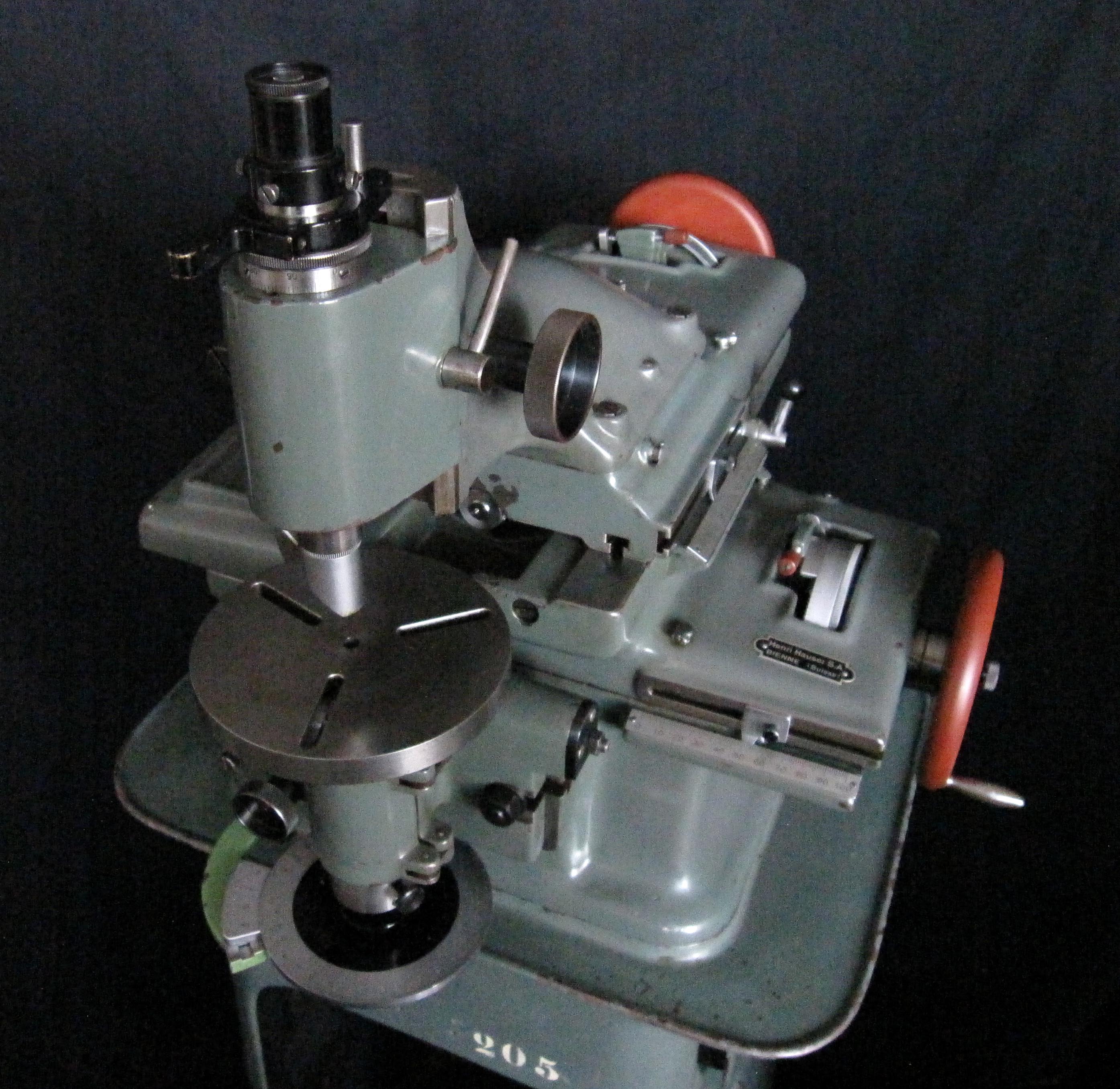

Koordinatenbohrmaschine Henri Hauser Typ M1. Gesamtansicht der Maschine auf dem Untergestell.

Ich setze auf bewährte Schweizer Qualität – eine Hauser M1 aus den 1960er–1970er Jahren. Diese Maschine dient als Koordinatenbohrmaschine, Messmikroskop und Bohrmaschine zugleich.

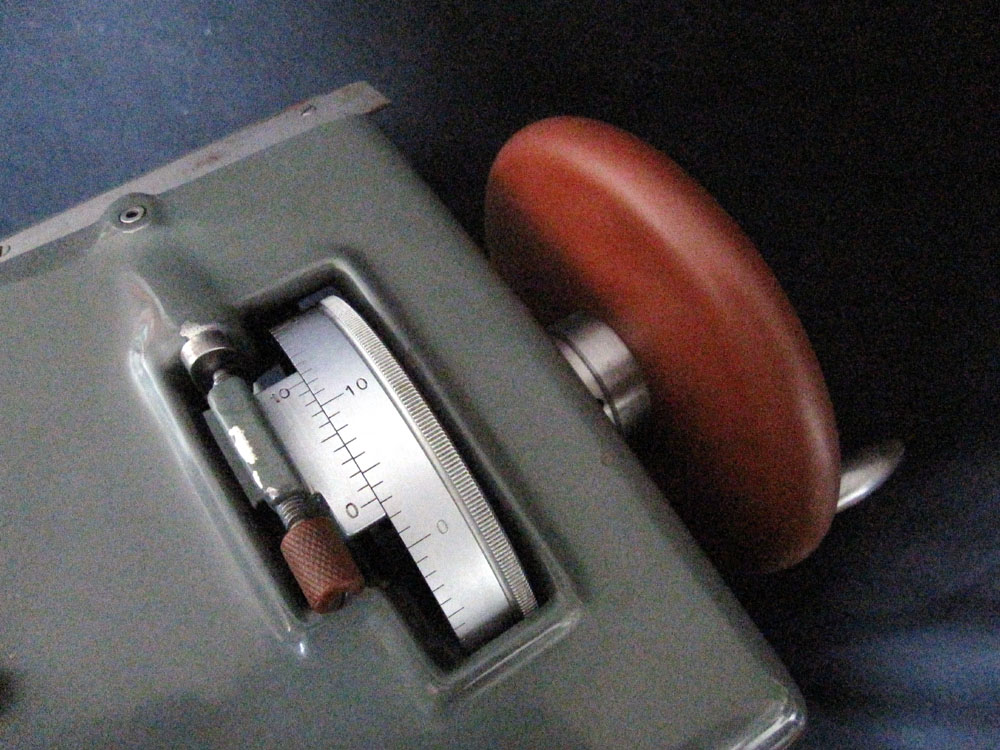

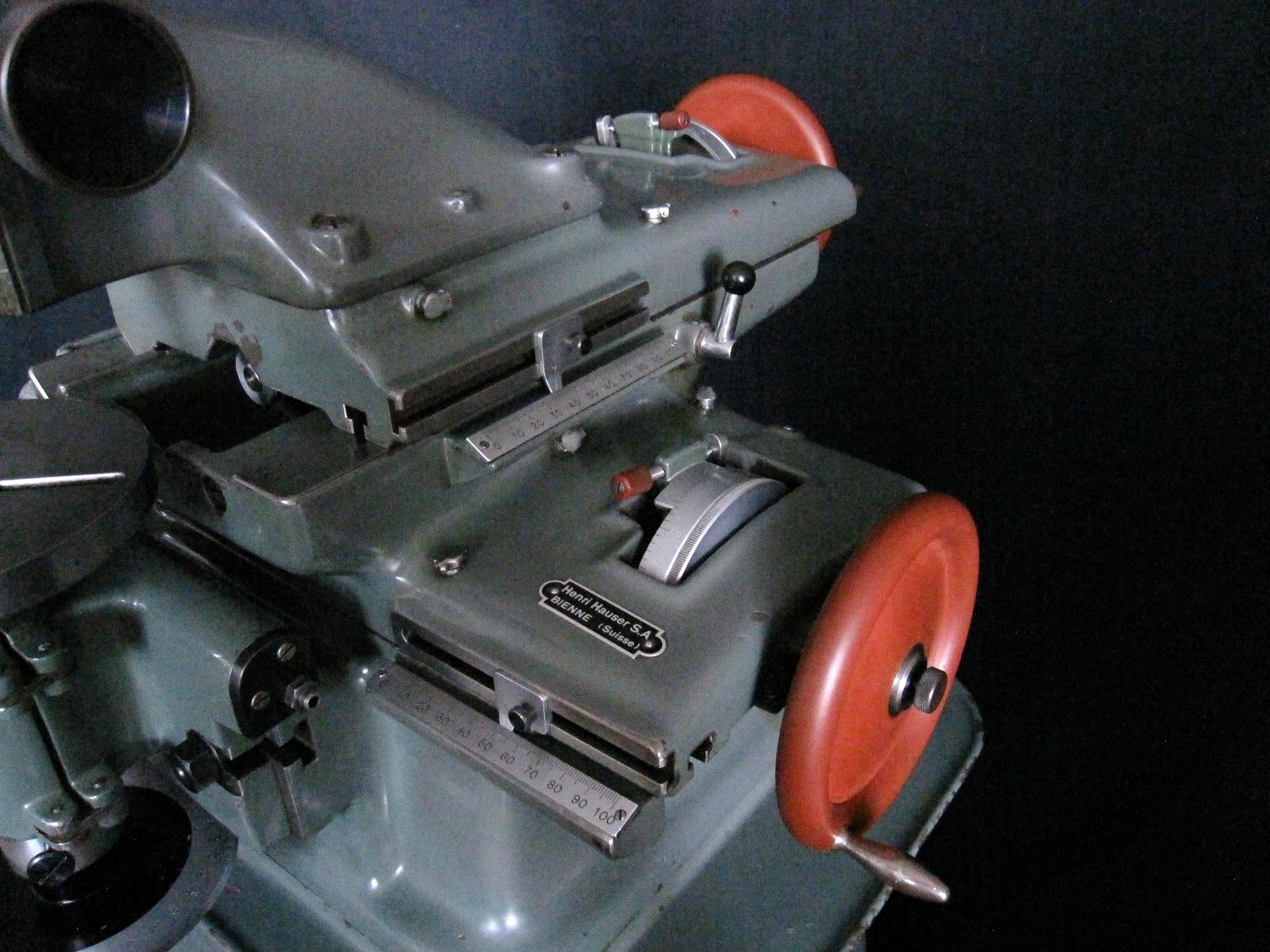

Koordinatenbohrmaschine Henri Hauser M1, Nahaufnahme. Positionsskala und Handrad zur Tischverstellung.

Ihre Konstruktion ist äußerst stabil und ermöglicht auch feine Fräsarbeiten.

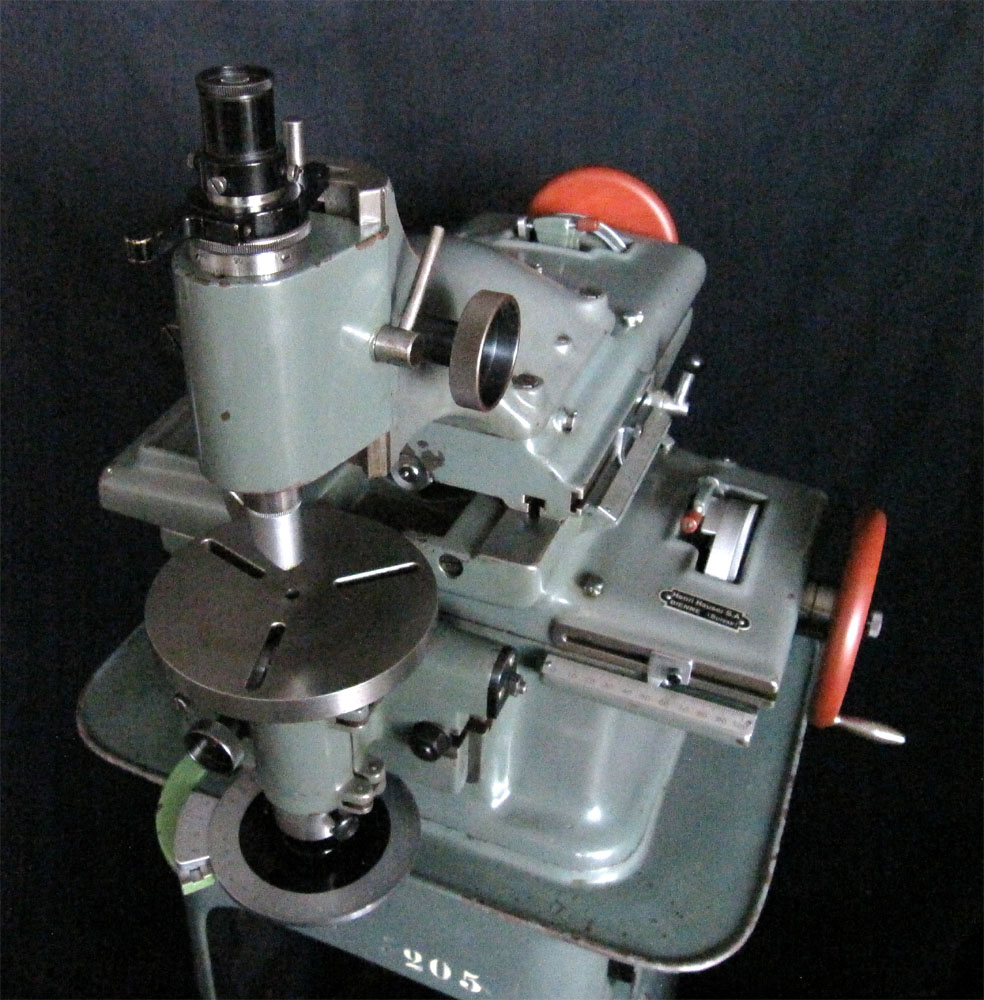

Koordinatenbohrmaschine Henri Hauser Typ M1 mit stabilem rundem Drehtisch für präzise Bohrarbeiten.

Die Hauser M1 ist mit einem runden Drehtisch, einem Mikroskop mit 35-facher Vergrößerung, einem Körner sowie einer Bohrspindel ausgestattet.

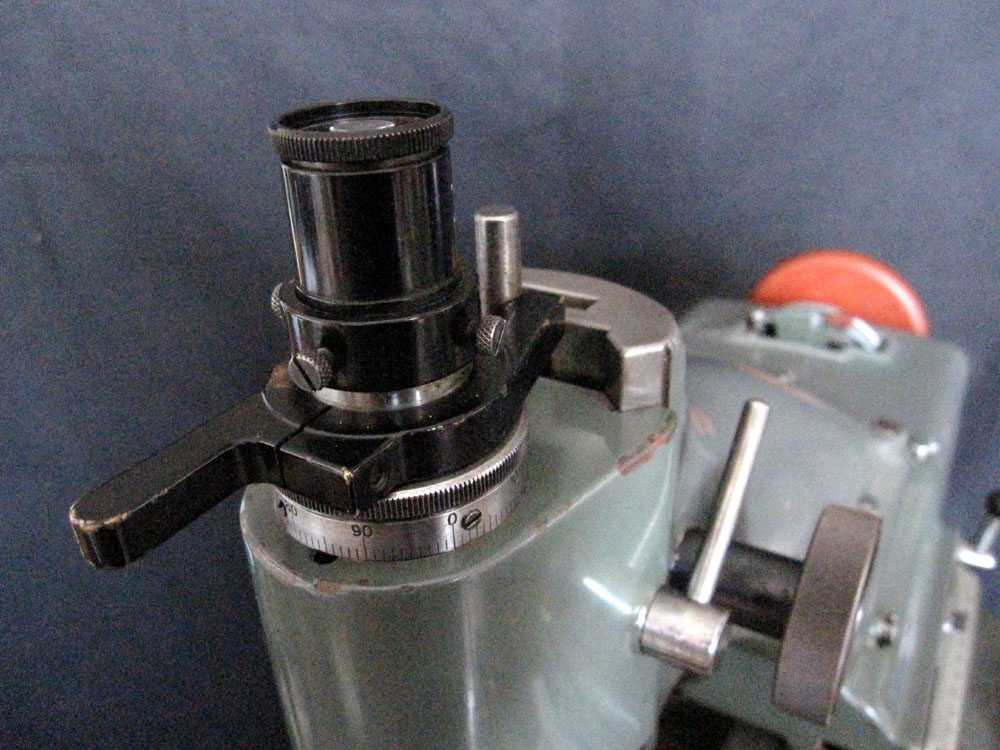

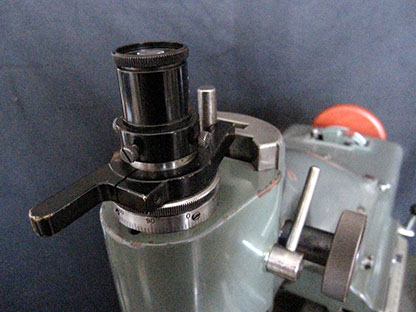

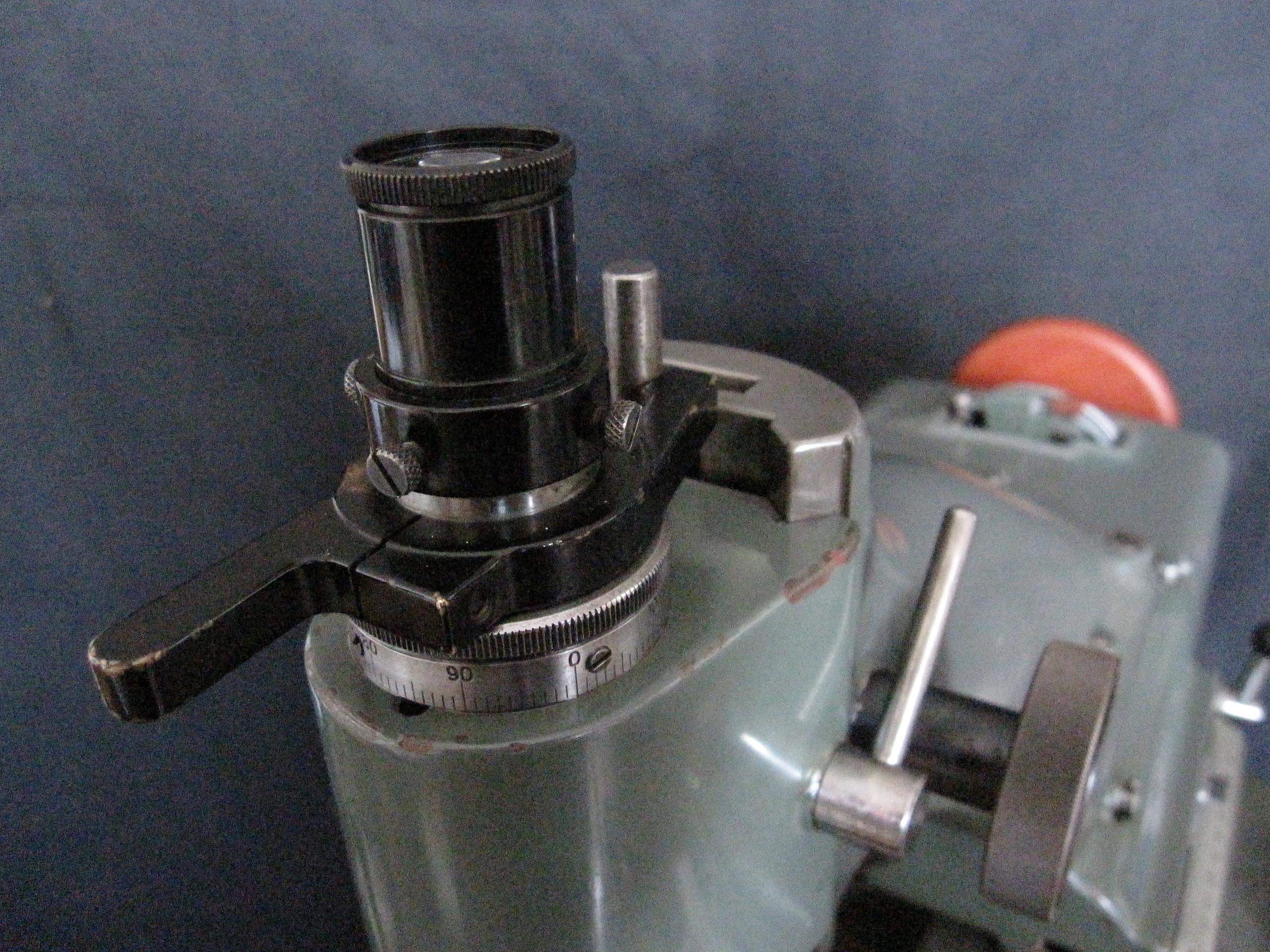

Koordinatenbohrmaschine Henri Hauser M1, Zentriermikroskop mit 35-facher Vergrößerung im Vertikalschlitten.

Es passen Uhrmacher-Spannzangen vom Typ B8. Trotz ihrer kompakten Bauweise erreicht die Maschine eine Genauigkeit bis zu 0,001 mm.

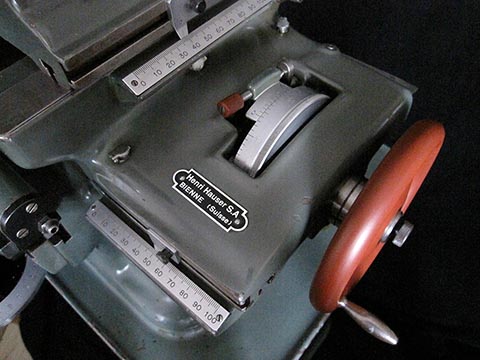

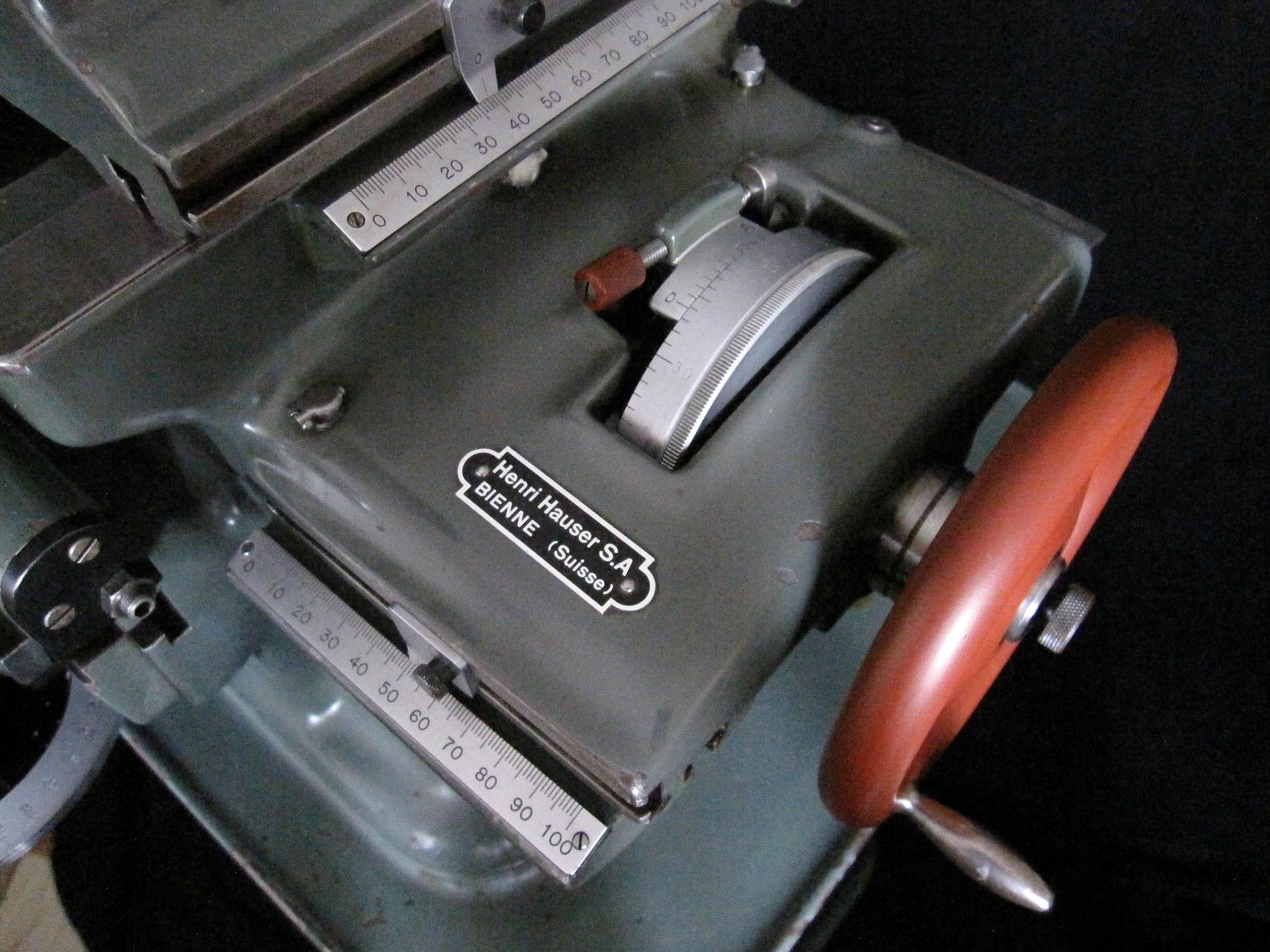

Koordinatenbohrmaschine Henri Hauser M1, metrische Skala mit Genauigkeit bis auf ein Tausendstel Millimeter. Koordinatenbohrmaschine Henri Hauser M1, metrische Skala mit Genauigkeit bis auf ein Tausendstel Millimeter, zwei Lineale.

Technische Daten der Hauser M1:

Arbeitsbereiche:

  • Längsweg (X-Achse) 100 mm
  • Querweg (Y-Achse) 100 mm
  • Hub (Z-Achse) 40 mm
  • Abstand zwischen Tisch und Spindel 90 mm

Bohrspindel:

  • max. Bohrdurchmesser in Stahl 4 mm
  • max. Bohrdurchmesser in Gusseisen 5 mm
  • Hub der Bohrspindel (Z-Achse) 40 mm
  • max. Aufbohrdurchmesser 12 mm
  • Spannzangentyp B8
  • Spannzangenaufnahme Ø 8 mm

Spindeldrehzahl:

  • von 250 U/min bis 2700 U/min

Abmessungen:

  • Länge 600 mm
  • Breite 600 mm
  • Höhe 1400 mm
  • Gewicht ca. 120 kg

Ausstattung:

  • Runder Drehtisch Ø 135 mm
  • Mikroskop 35×
  • Körner
