Gewindeschneidapparat für Schaublin 70

Designed and handmade by Alexander Babel
GERMANY 2015

Gewindeschneidapparat

Ich möchte Ihnen mein Gewindeschneidapparat für Schaublin 70 vorstellen.

Die Drehbank Schaublin 70 ist eine der besten Präzisionsdrehbänke, die es gibt. Doch die Zubehöre sind sehr selten und begehrt. Nach Jahren der Suche konnte ich manche Vorrichtungen kaufen, doch ein Gewindeschneidapparat war nie dabei. Da ich mich immer geärgert habe, dass ich kein Gewinde mit der Drehbank herstellen kann, beschloss ich eine Vorrichtung zu entwickeln.

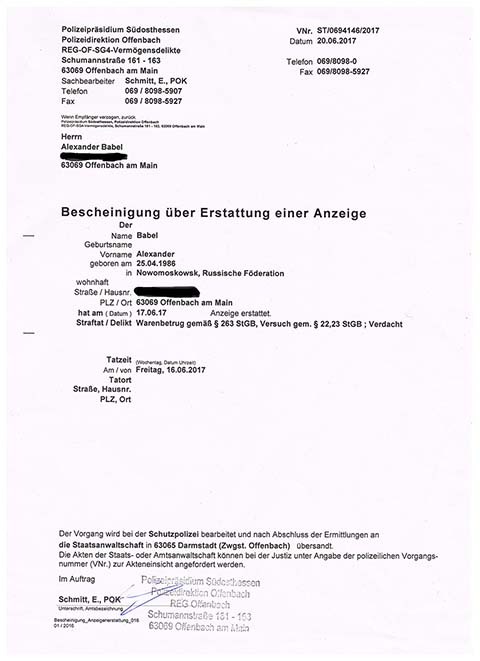

Vorsicht! Die Verkaufsanzeige bei Kalaydo ist mit Sicherheit ein Betrug. Die Anzeige bei der Polizei habe ich erstattet. Die GEWINDESCHNEIDVORRICHTUNG können Sie nur bei Alexander Babel kaufen!

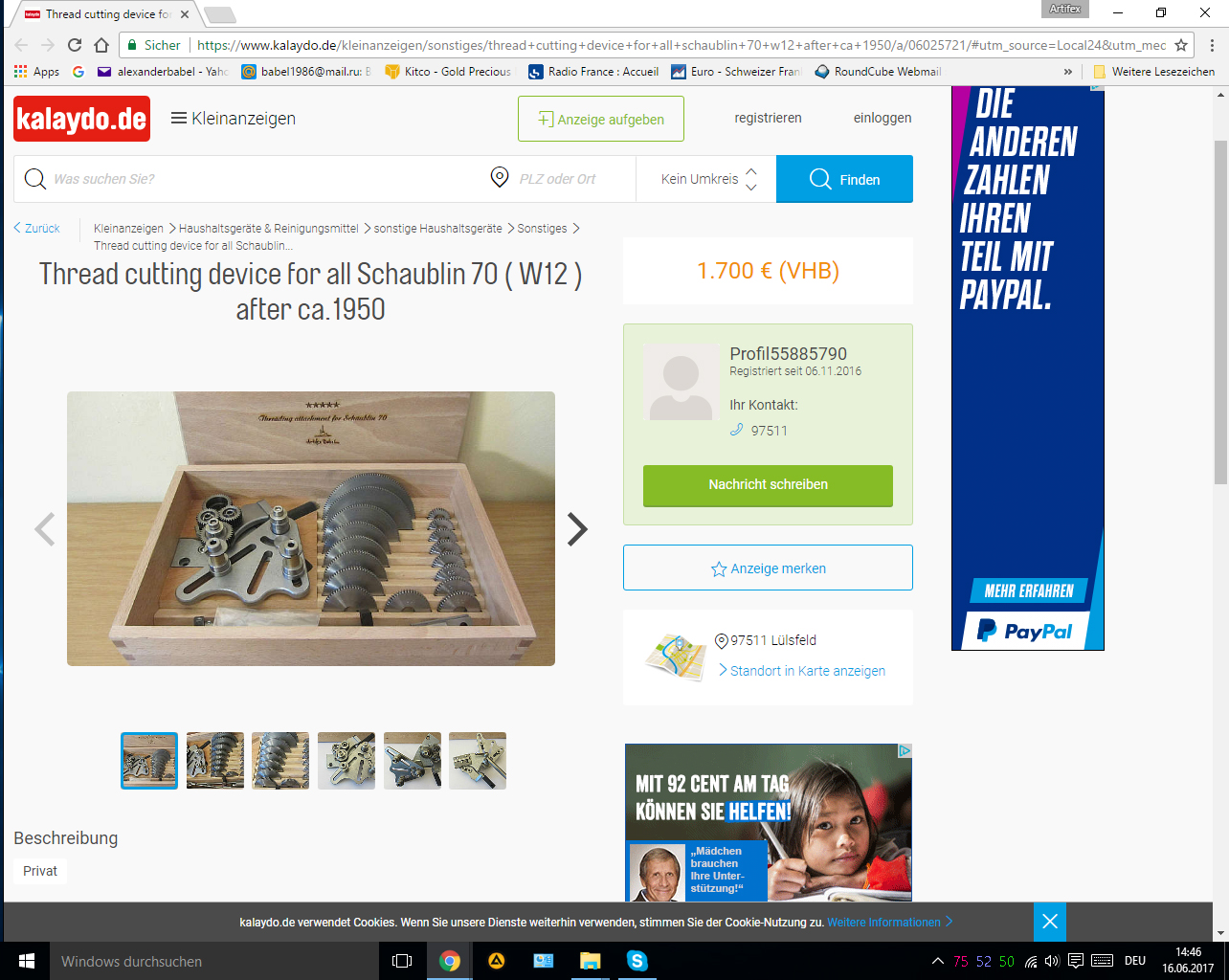

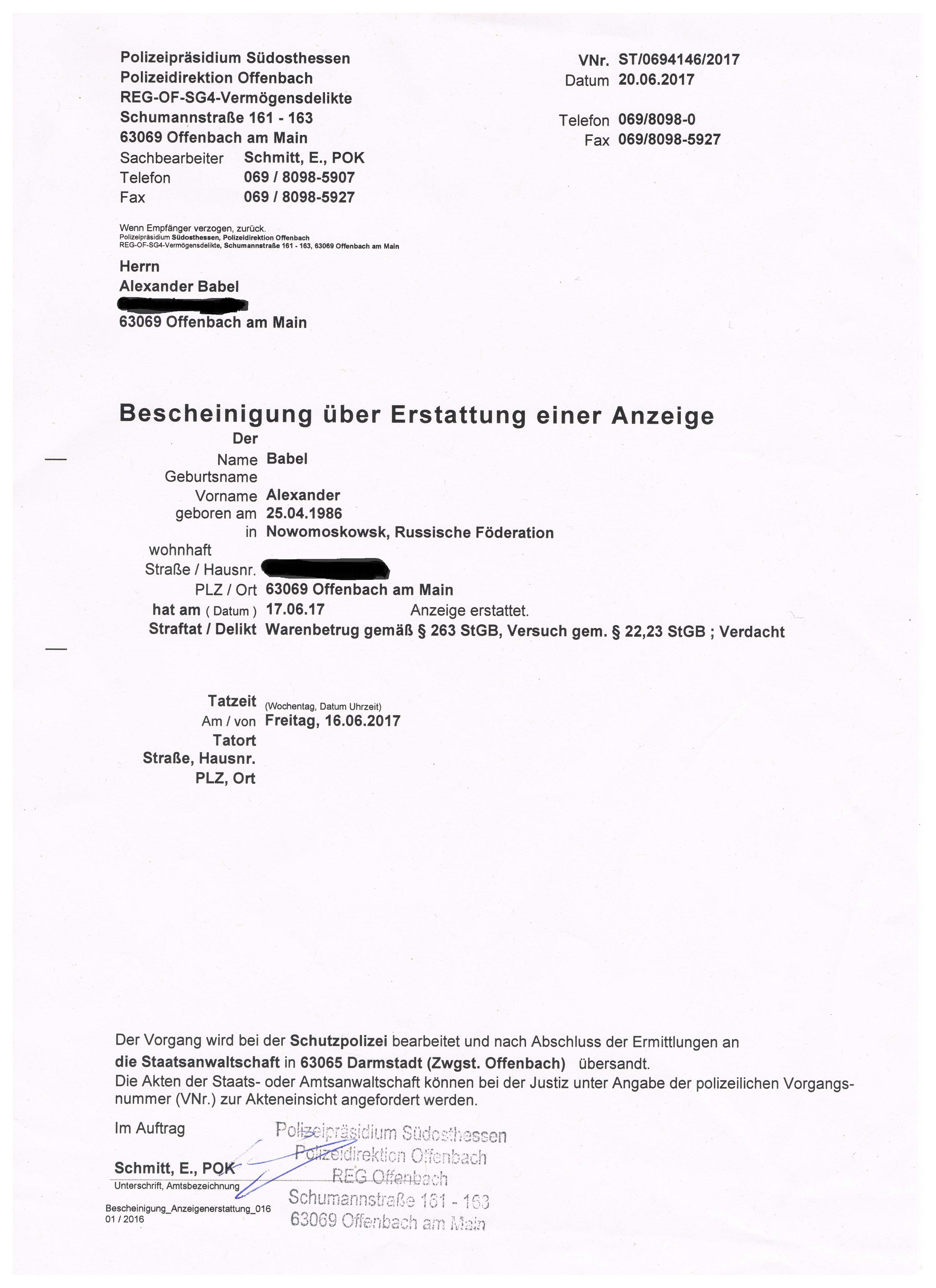

Threading attachment fake ad Threading attachment polizei report

Die Entwicklung und der Bau

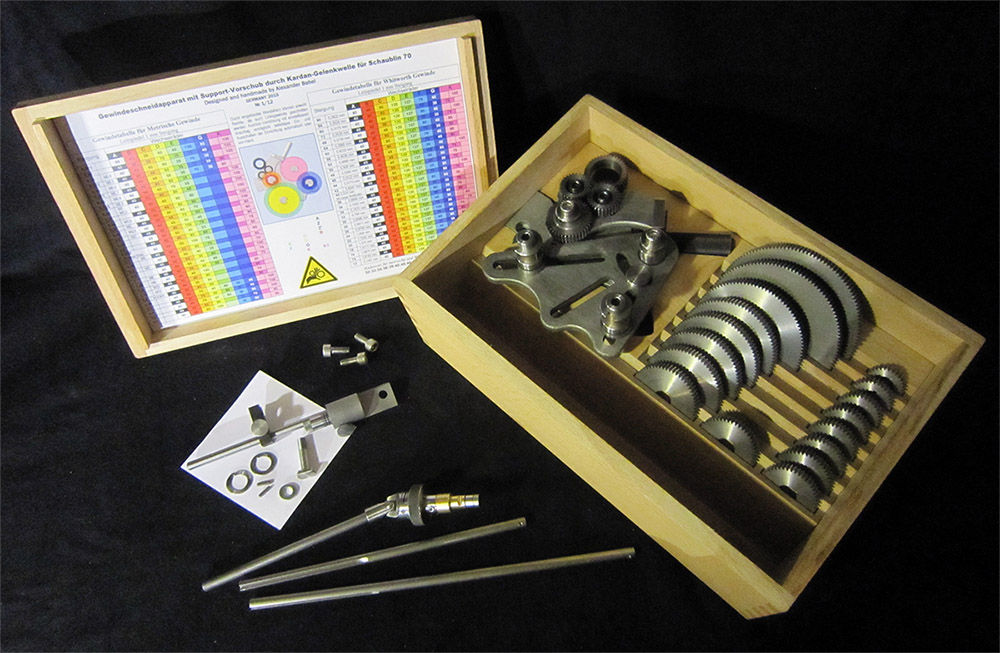

Threading attachment in the box

Eine Gewindeschneidvorrichtung für Schaublin 70 aus den 50-ger Jahren stand mir zur Verfügung. Doch ich wollte einen Apparat entwickeln, der auch auf die neueren Spindel mit Schrägkugellager 7206 montiert werden kann. So ergatterte ich eine Spindel 70-30.000 und nahm die Maße.

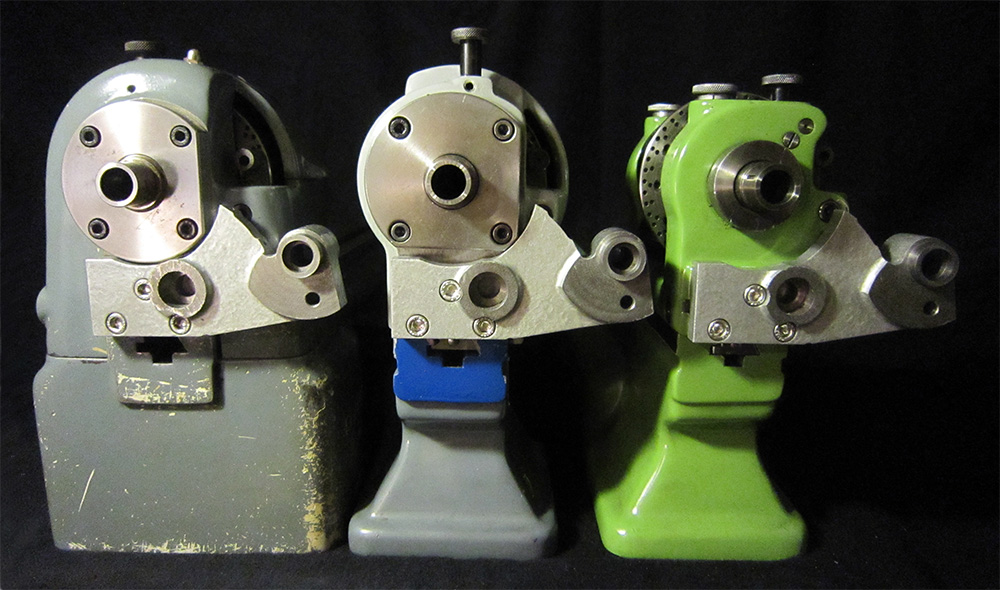

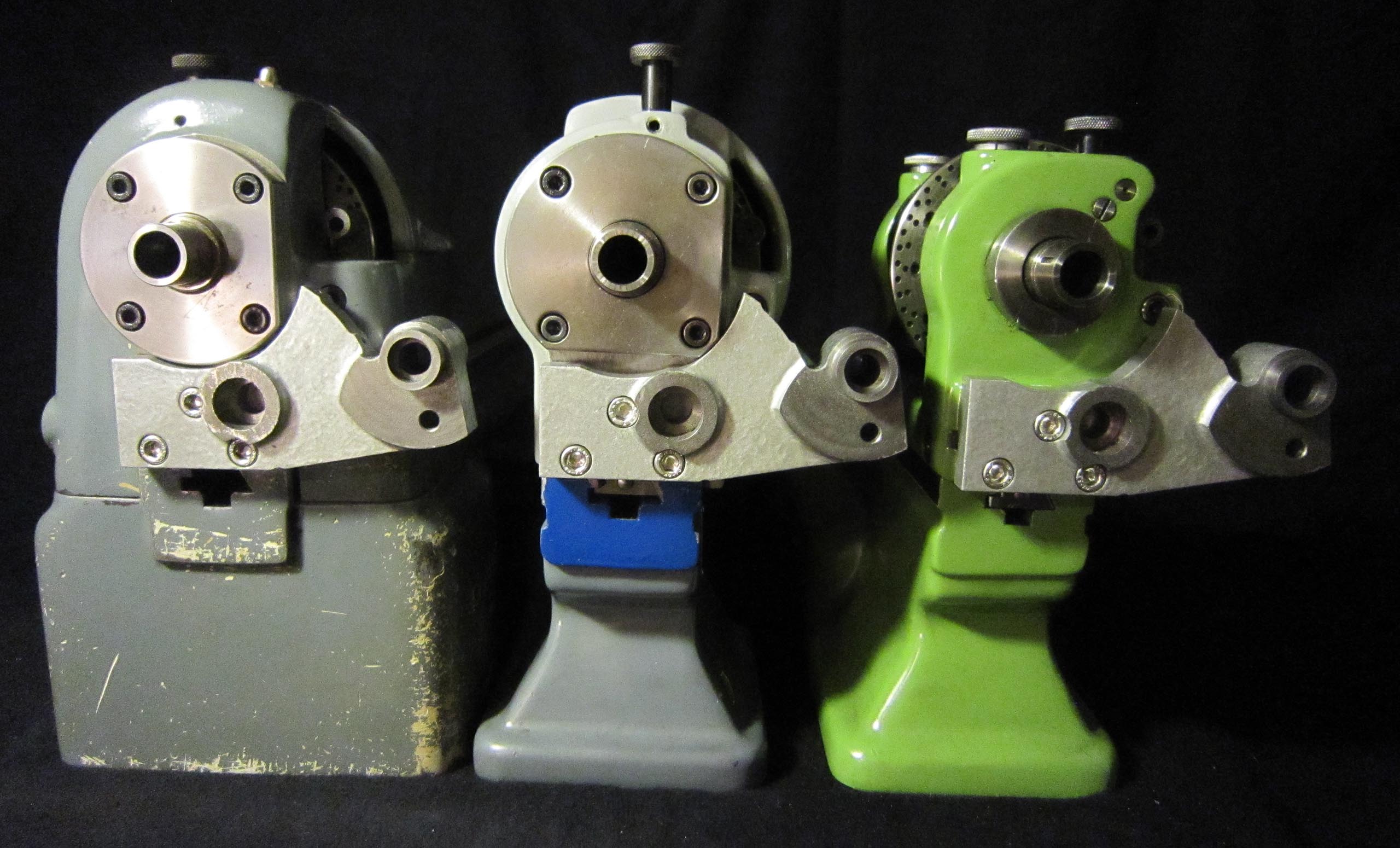

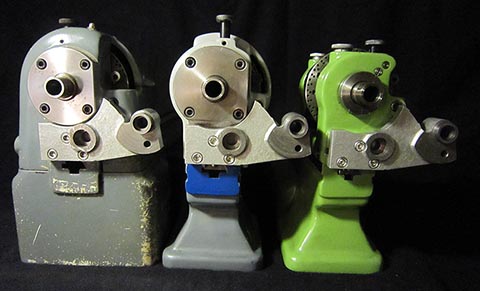

Threading attachment, headstock variants

Im Vordergrund wollte ich ein vielseitig einsetzbares Instrument bauen. Die Schaublin 70 Drehbank wird hauptsächlich beim Prototypenbau eingesetzt. Somit ist es viel wichtiger die Vorrichtung schnell für die neuen Aufgaben umrüsten oder ganz auskoppeln zu können. Klar, je mehr Glieder in der Kette zwischen Spindel und dem Leitspindel sind, desto mehr mögliche Fehlerquellen kann es geben.

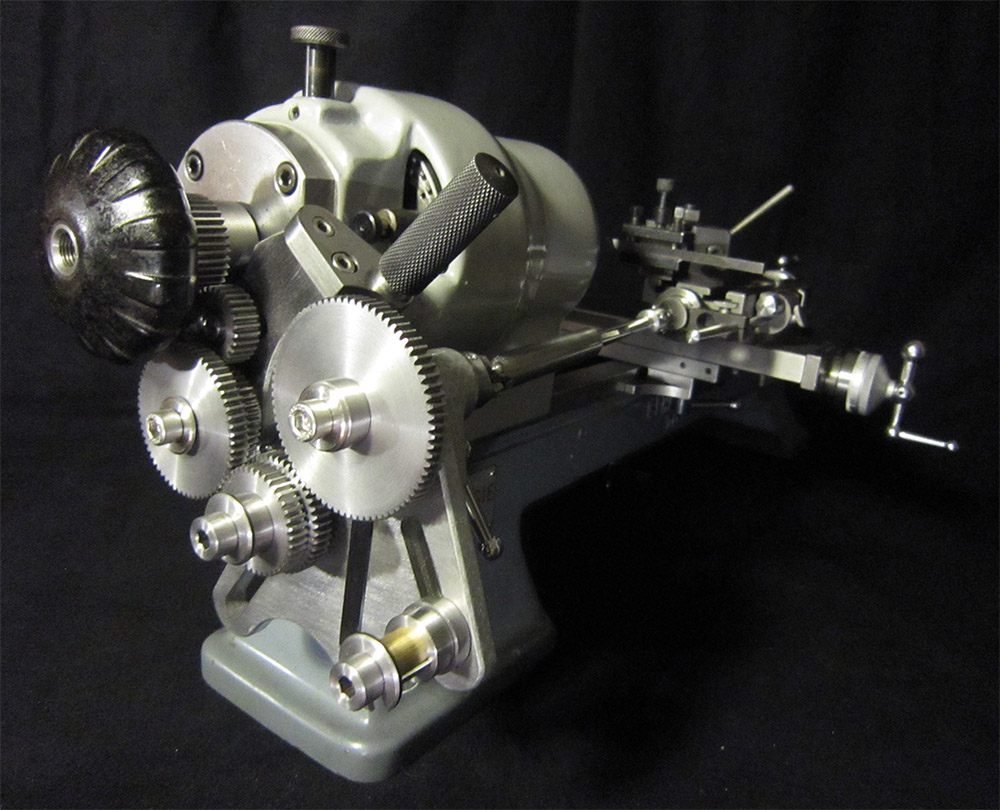

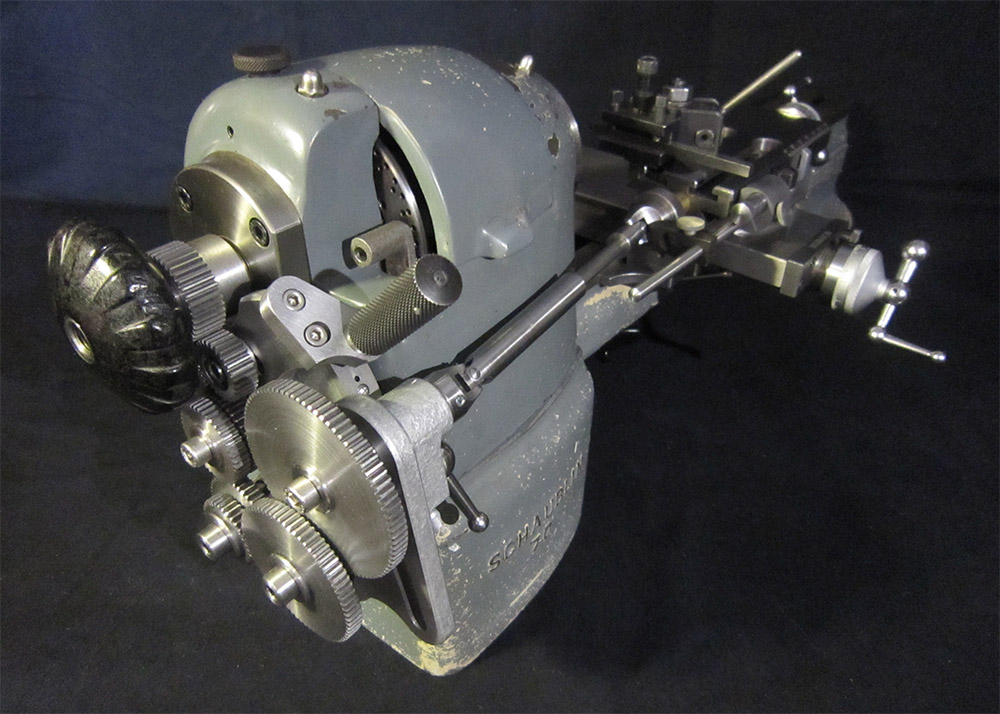

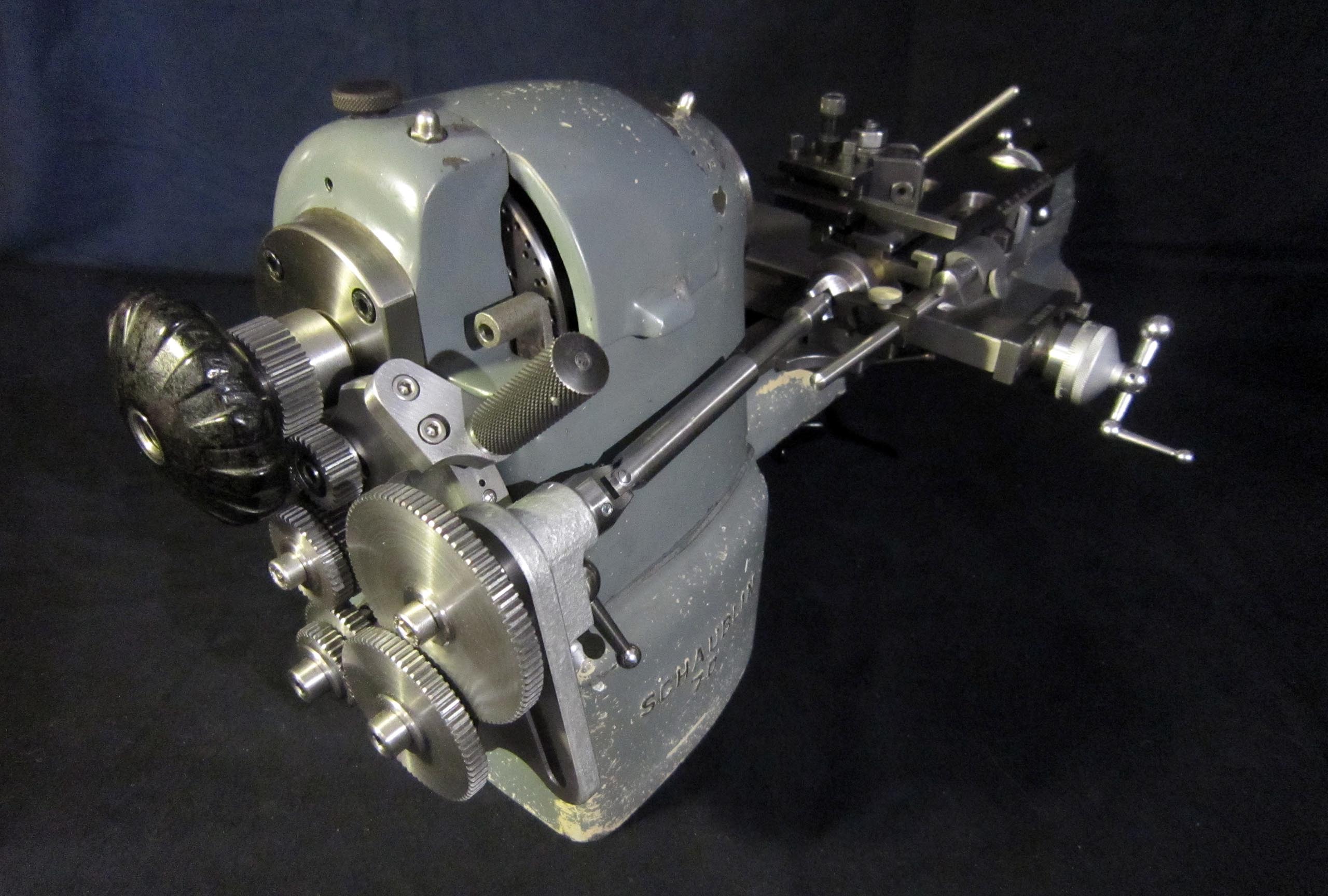

Threading attachment, closed headstock

Nach etwa zwei Monaten Entwicklungszeit und weiteren Monaten Bauzeit, sind schon viele Teile fertig und zusammen montiert. Es ist kein Nachbau des Gewindeschneidapparates von Schaublin. Sondern es ist eine Neuentwicklung.

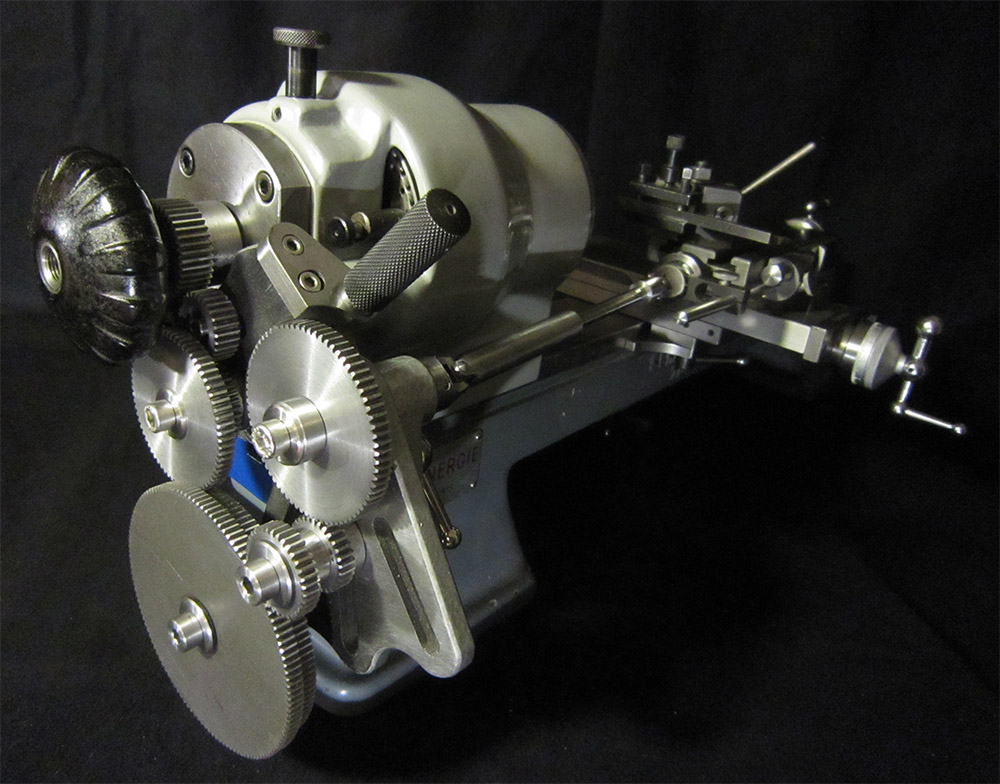

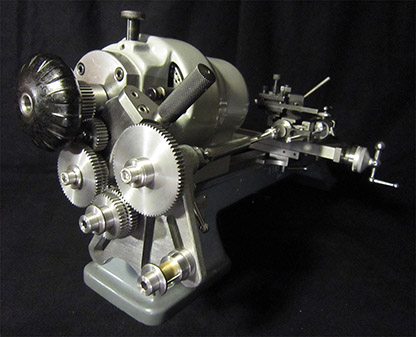

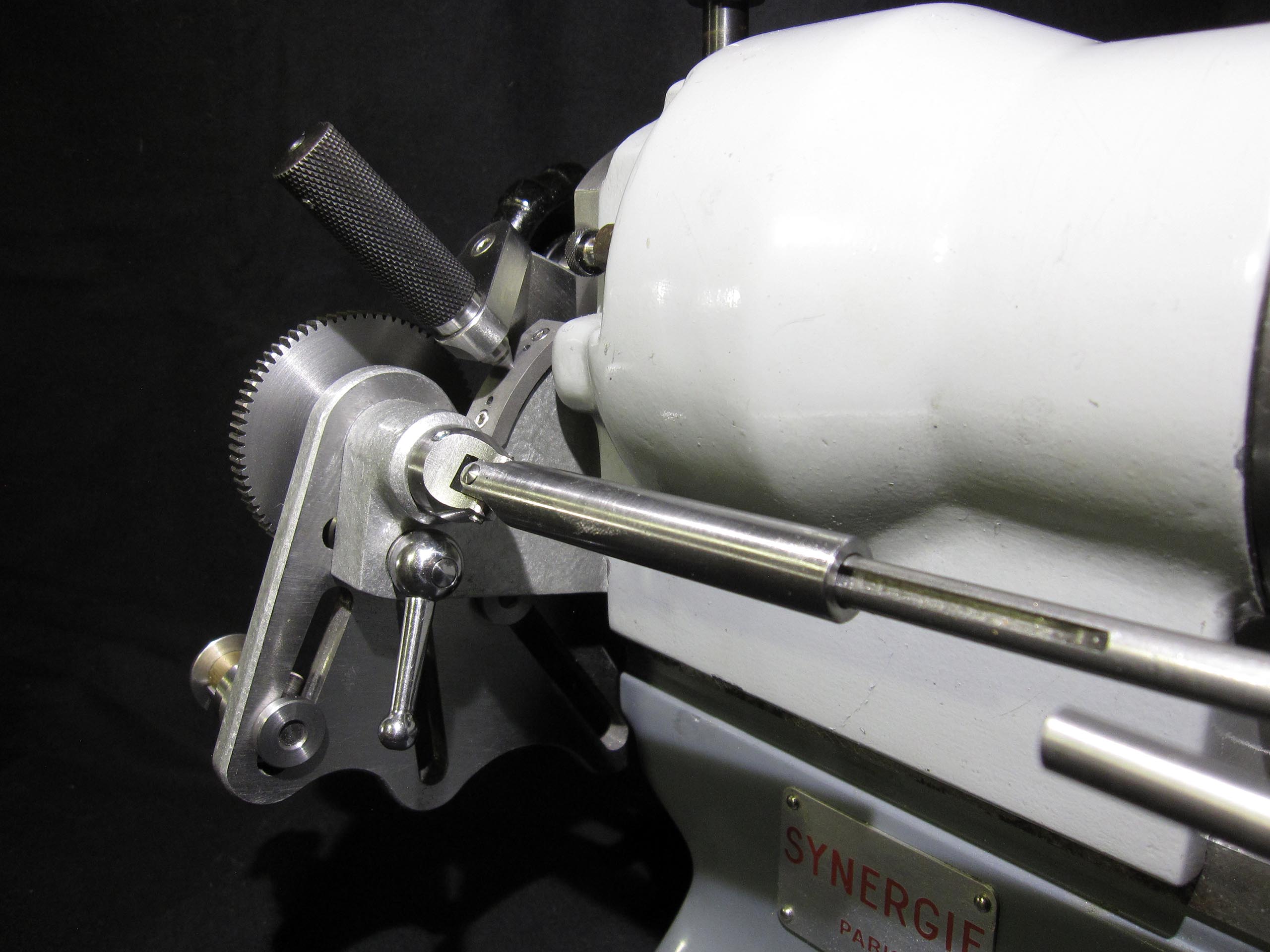

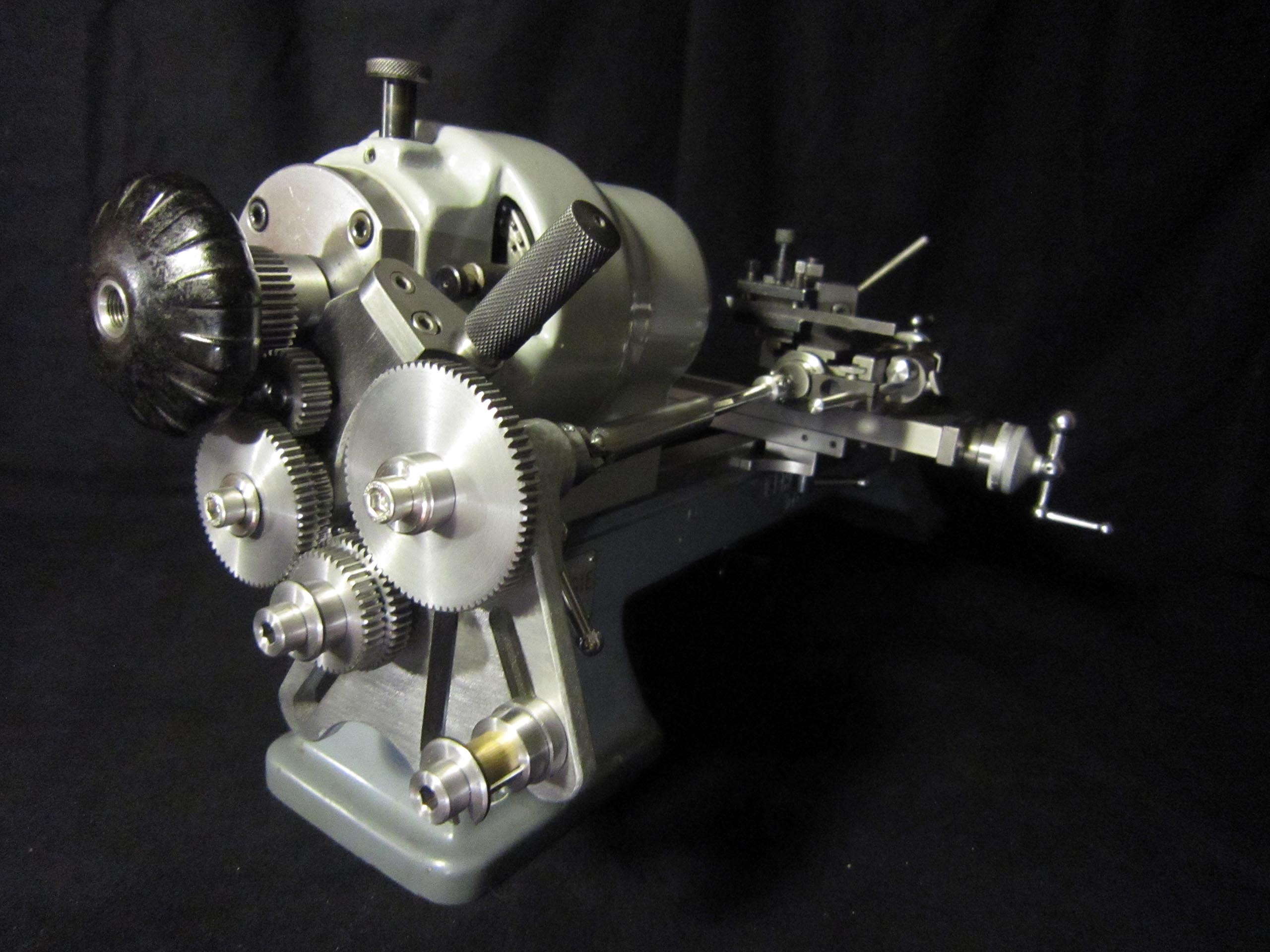

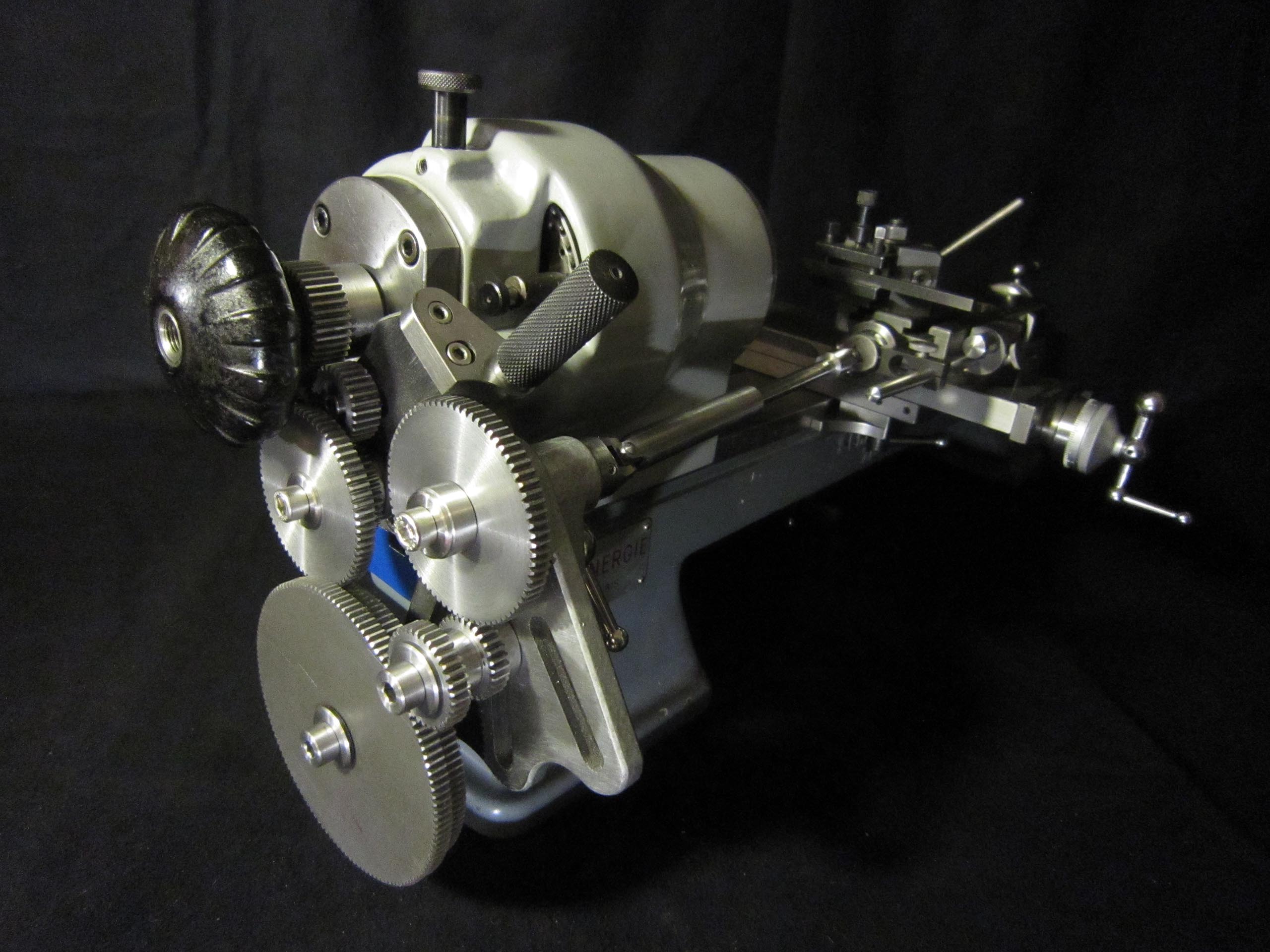

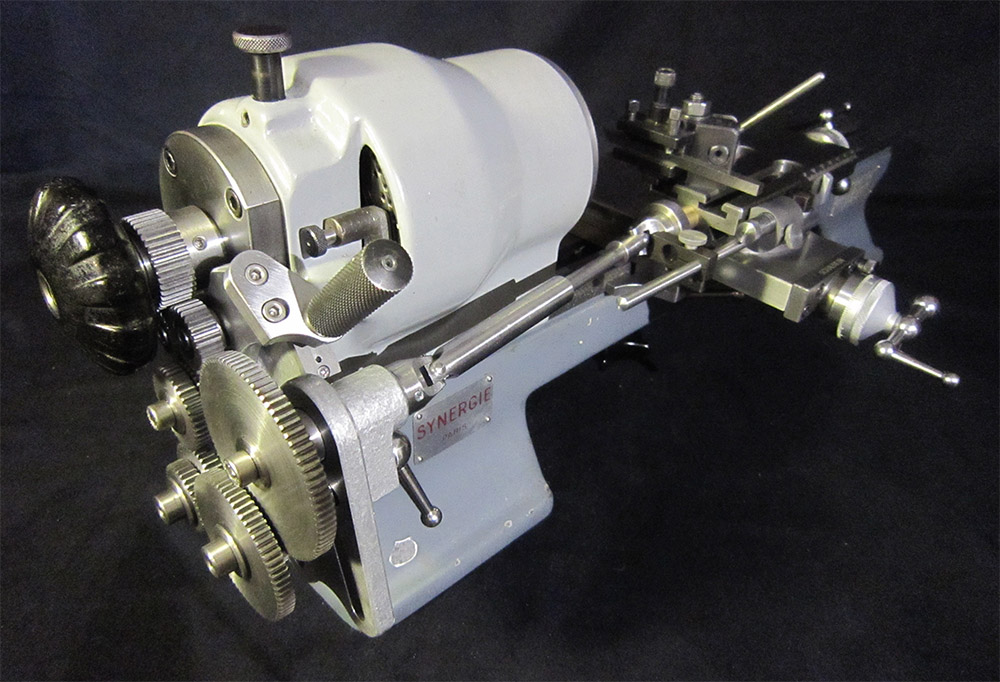

Attachment for screwcutting with Schaublin 70, open headstock

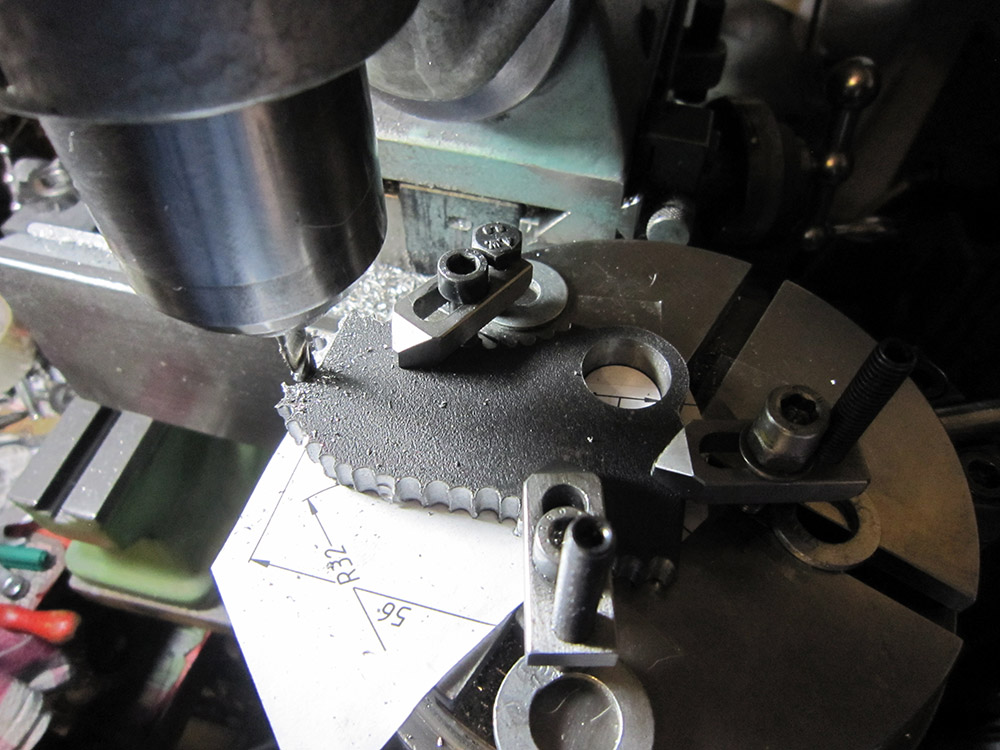

Das Grundgestell erarbeitete ich aus einem vollen Block Grauguss. - Eine Gießerei konnte ich aufgrund der relativ niedrigen Stückzahl nicht finden.

Der Kranz des Antriebsritzel ist breiter ausgebildet als die Zahnräder. Zwei Zwischenräder sowie das Antriebsrad auf der Achse des Wendeherzens sind breiter und laufen so stabiler.

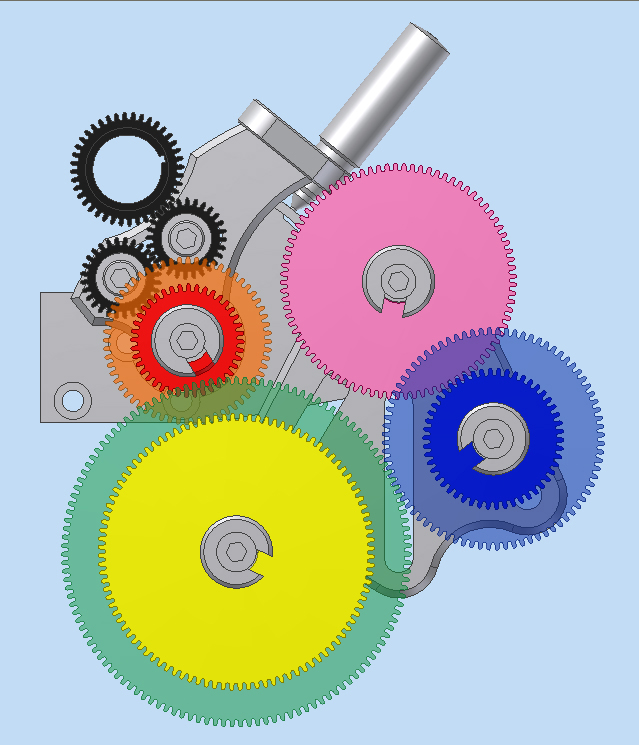

Attachment for screwcutting with Schaublin 70, schema

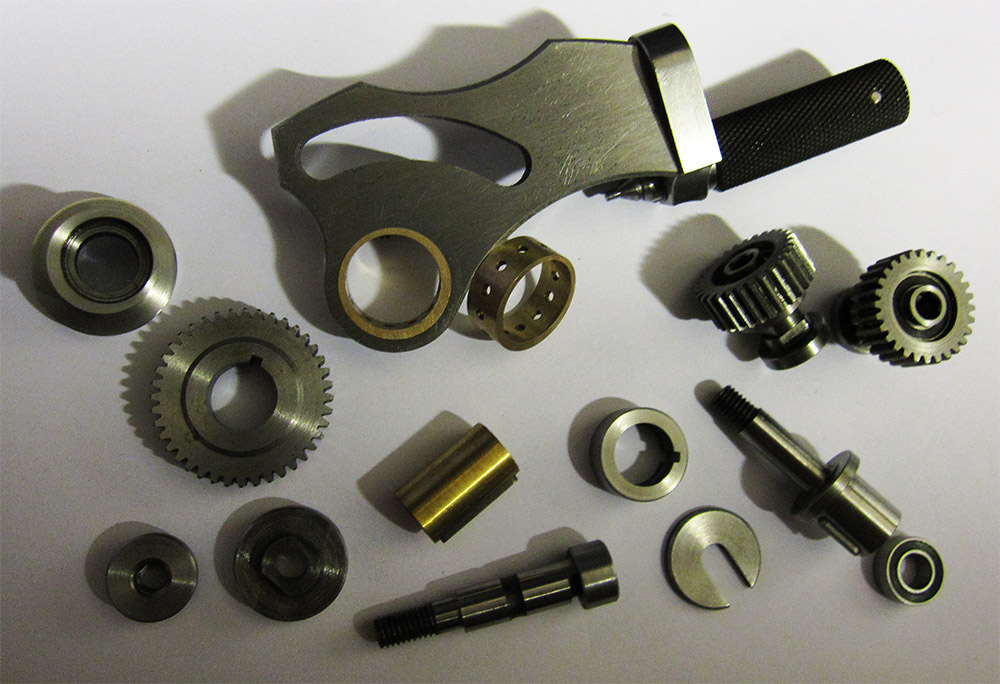

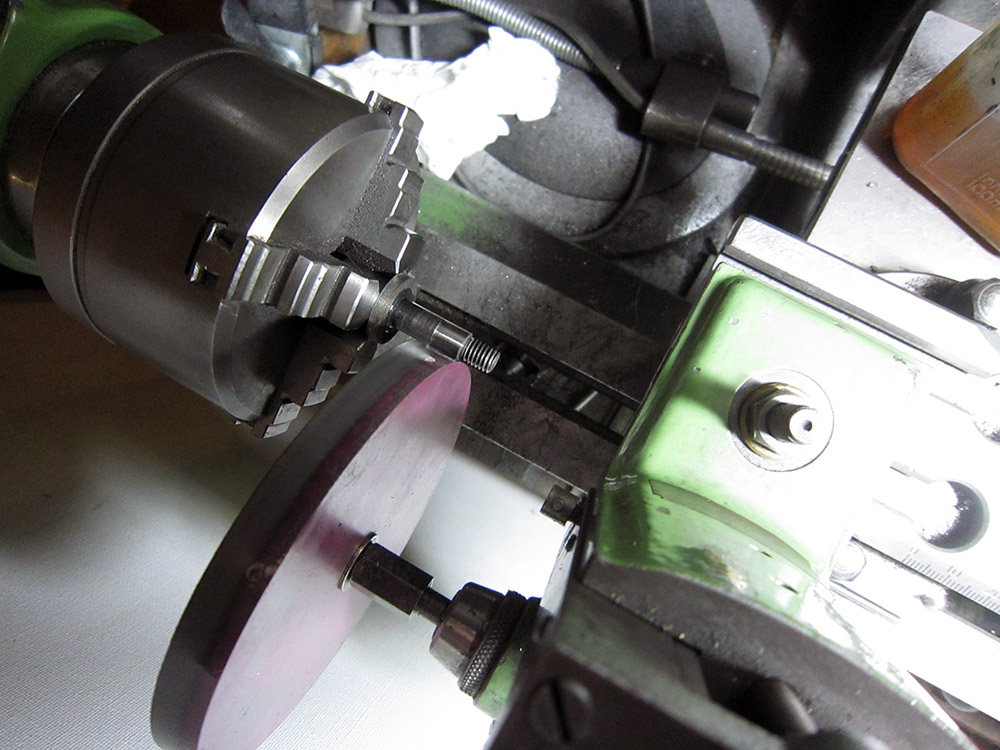

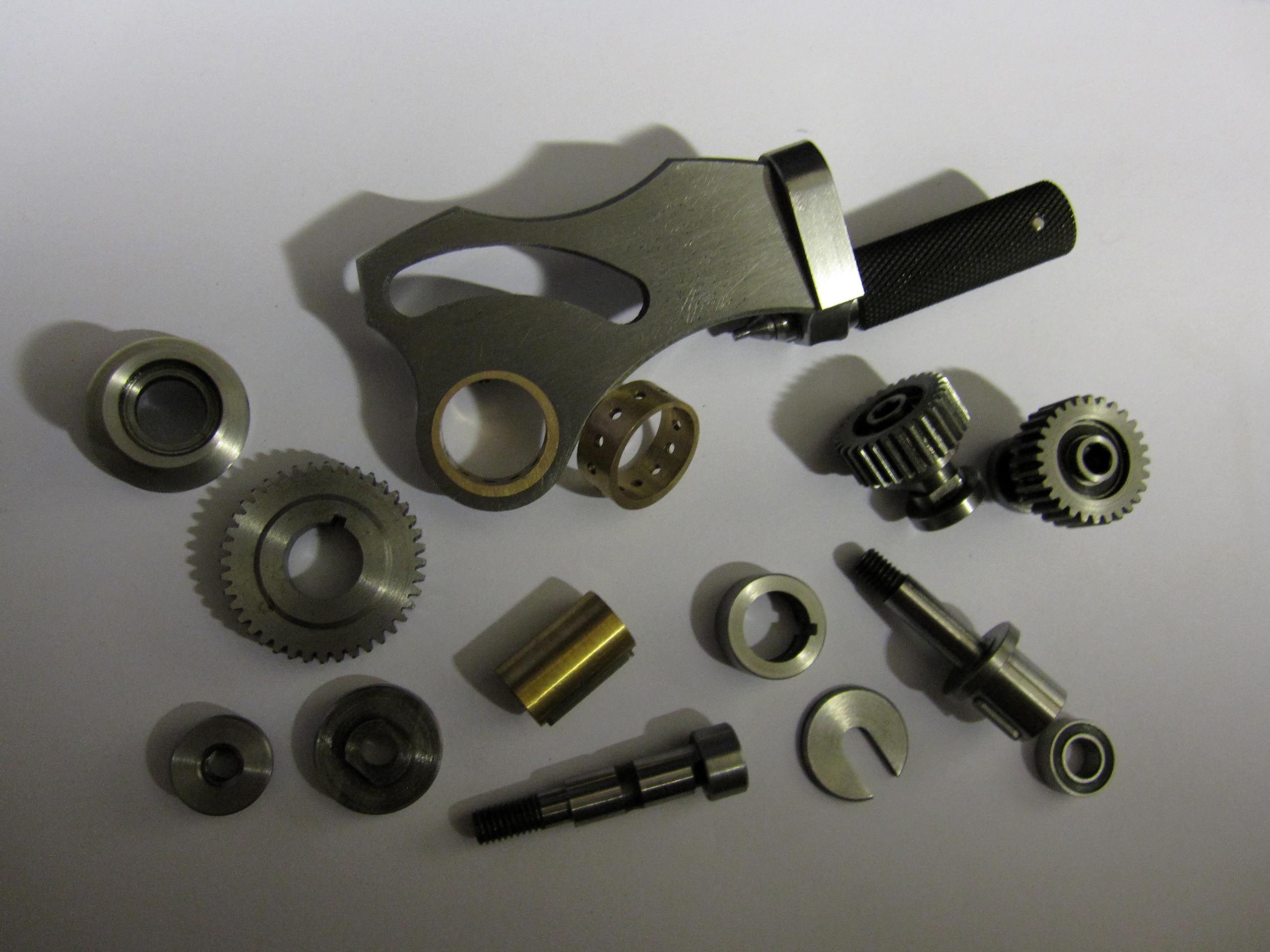

Insgesamt sind es ca. 150 Teile. Etwa 50 Komponenten wie Kugellager oder Schrauben konnte ich zukaufen, trotzdem musste ich die Hälfte davon nachbearbeiten. Die meisten Teile fertigte ich aus C45 Stahl. Somit härtete ich diese Teile und nach dem Anlassen vollendete ich die Oberflächen durch Ausschleifen, Feilen, Sandstrahlen oder Polieren. Die Fasen kamen dazu und manche Flächen drehte ich nach. Somit musste ich die Konstruktion so entwickeln, dass ich alles ohne fremde Hilfe selber anfertigen konnte.

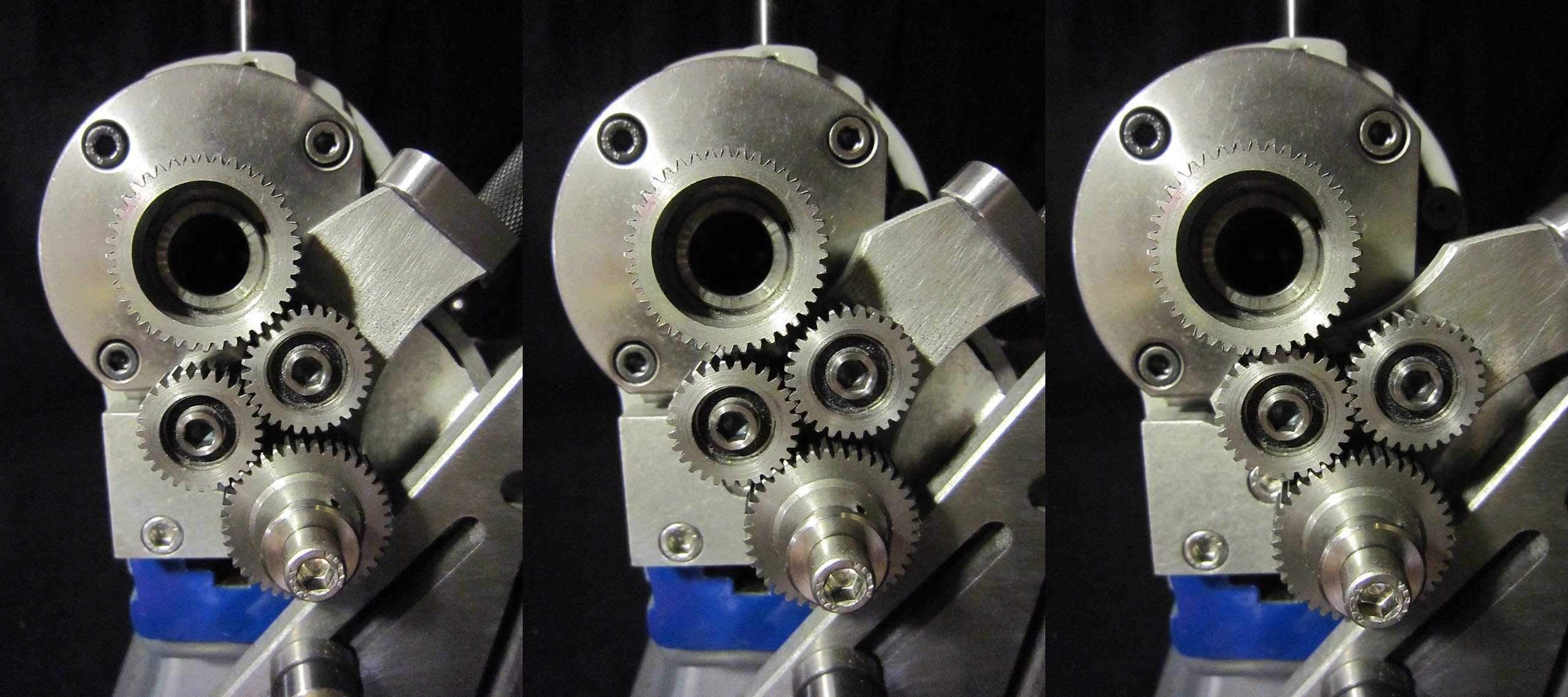

Threading attachment, three positions of coupling

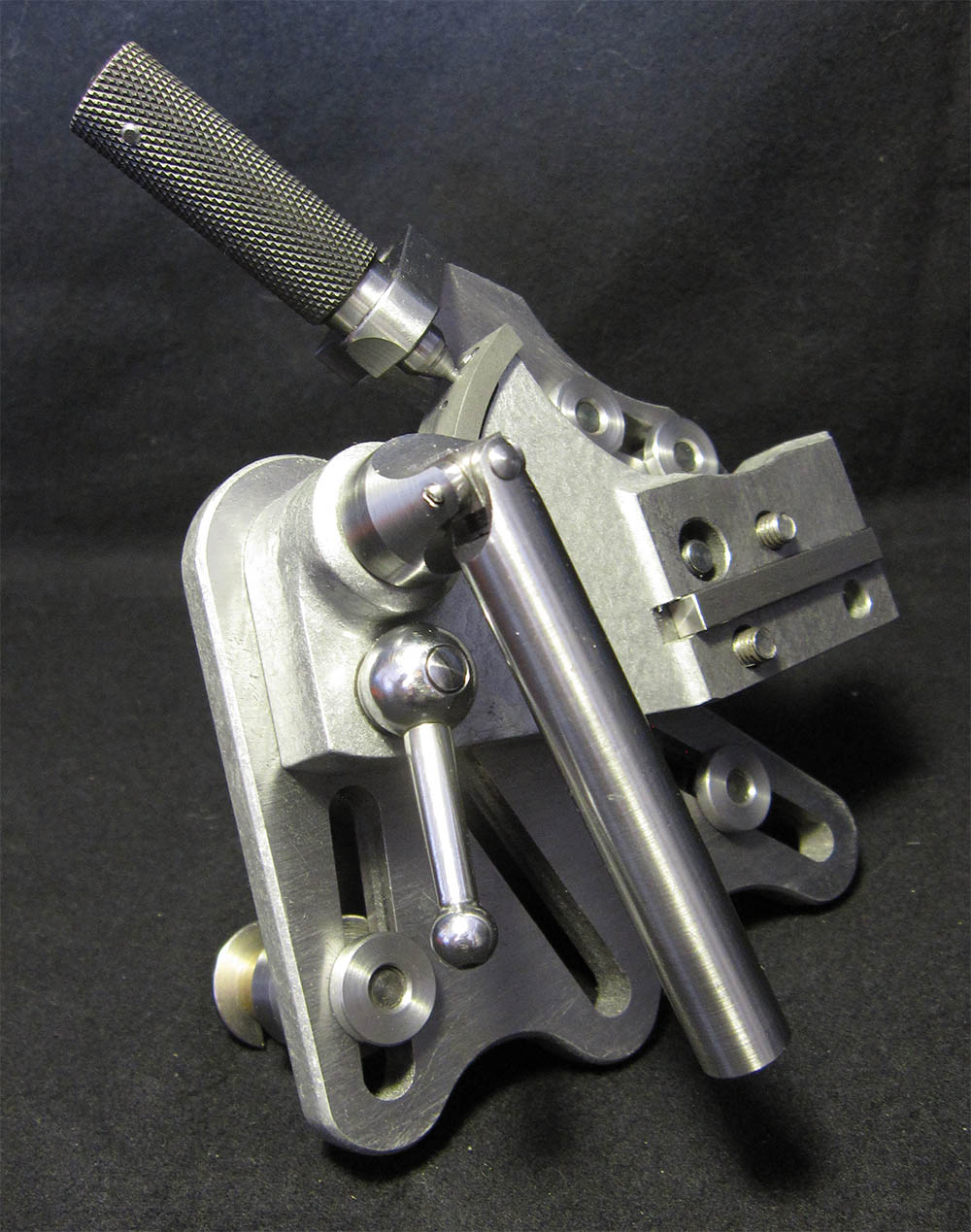

Den Griff zum Verstellen des Wendeherzens habe ich gerändelt, gehärtet, angelassen und brüniert.

In einer Gewindeschneideinrichtung sind 7 Kugellager verbaut. Somit ist die Konstruktion sehr wartungsarm.

Einsatzbereiche

Ein Gewindeschneidapparat ist im Grunde ein Getriebe, das es ermöglicht den Längsschlitten des Kreuzsupportes um eine bestimmte Länge zu verschieben während die Spindel rotiert. In einem Set gibt es 17 Wechselräder. Es ist möglich, alle gängigen Gewindesteigungen sowohl das Metrische-Gewinde wie auch das Whitworth-Gewinde zu schneiden. Die dreifache Schere kann vielseitig mit Wechselrädern bestückt werden. So ist der Wechselrädersatz recht kompakt ausgefallen.

Durch eingebautes Wendeherz können sowohl Rechts- als auch Linksgewinde geschnitten werden. Ausrück-Vorrichtung mit einstellbarem Anschlag ermöglicht beliebiges Ein- und Ausschalten der Einrichtung automatisch oder von Hand.

Somit kann man die Vorrichtung als automatischen Vorschub des Kreuzsupportes nutzen.

Die Vorzüge

Das Gewinde kann man mit einem Stahl drehen oder auch mit Höhensupport fräsen. Man kann auch nach dem Härten das Gewinde ausschleifen. Je nachdem ob man Standardgewinde oder besondere Formgewinde herstellen möchte, kann man das Schneidwerkzeug entsprechend wählen. So erreicht man feine formrichtige Gewindeumgänge. Man kann die Maße des Innen- und Außengewindes sehr genau im Durchmesser kontrollieren und wenn nötig Übermaß oder Untermaß erreichen. Mit einem Schneideisen ist das kaum möglich.

Technische Daten der Gewindeschneidvorrichtung für Schaublin 70

Allgemein:

  • Gewindeschneidvorrichtung mit Support-Vorschub durch Kardan-Gelenkwelle für Außen- und Innengewinde
  • Zum Gebrauch mit offenen und geschlossenen Spindelstöcken
  • Leitspindelsteigung 1 mm

Arbeitsbereiche:

  • größte Gewindeschneidlänge = 52 mm

Rädersatz:

  • 30-33-35-38-39-40-45-46-50-60-70-75-80-85-100-120-127 (17 Räder)

Gewindesteigung:

  • zur Ausführung der metrischen Gewinde von: 0,075-0,08-0,10-0,125-0,15-0,175-0,20-0,225-0,25-0,30-0,35-0,40-0,45-0,50-0,55-0,60-0,70-0,75-0,80-0,90-1,0-1,25-1,50-1,75-2,0-2,25-2,50-3,0-3,50-4,0 mm Steigung
  • zum Schneiden von Whitworth-Gewinden mit 90-80-72-68-64-60-56-52-50-48-46-44-42-40,64-40-38-36-34-32-30-28-26-24-22-20-18-16-14-12 Gängen auf 1 Zoll

Standardausrüstung und Zubehör:

  • Antriebritzel mit 40 Zähnen zur Befestigung auf der Drehbankspindel
  • ausziehbare Kardangelenkwelle mit 120 mm langem, auswechselbarem Verlängerungsstück
  • Vorrichtung zur Befestigung am Kreuzsupport mit Ausrück-Vorrichtung
  • einstellbarer Anschlag zum beliebigen Ein- und Ausschalten der Einrichtung
  • auswechselbares Verlängerungsstück, Länge 190 mm
  • auswechselbares Verlängerungsstück, Länge 250 mm

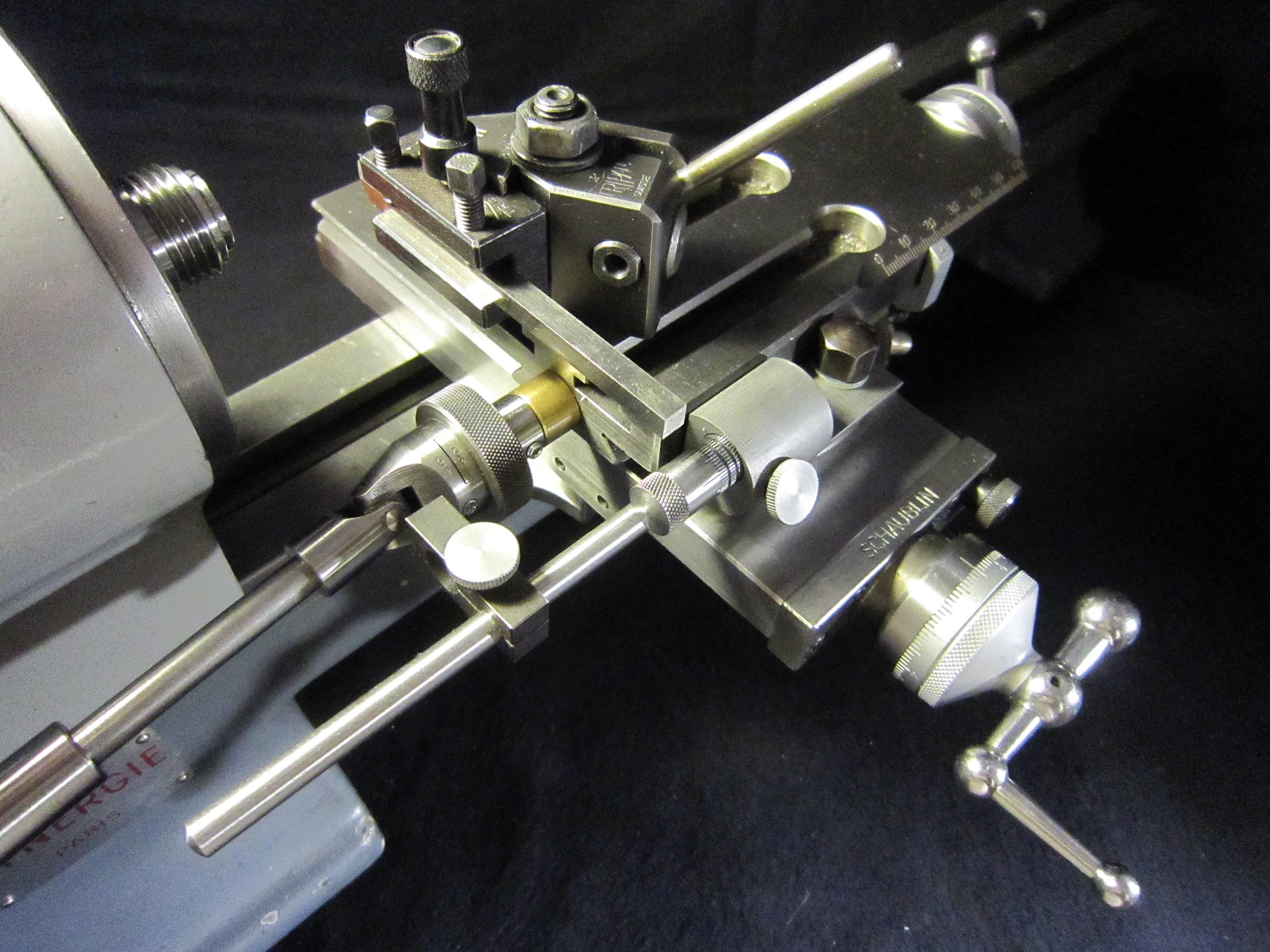

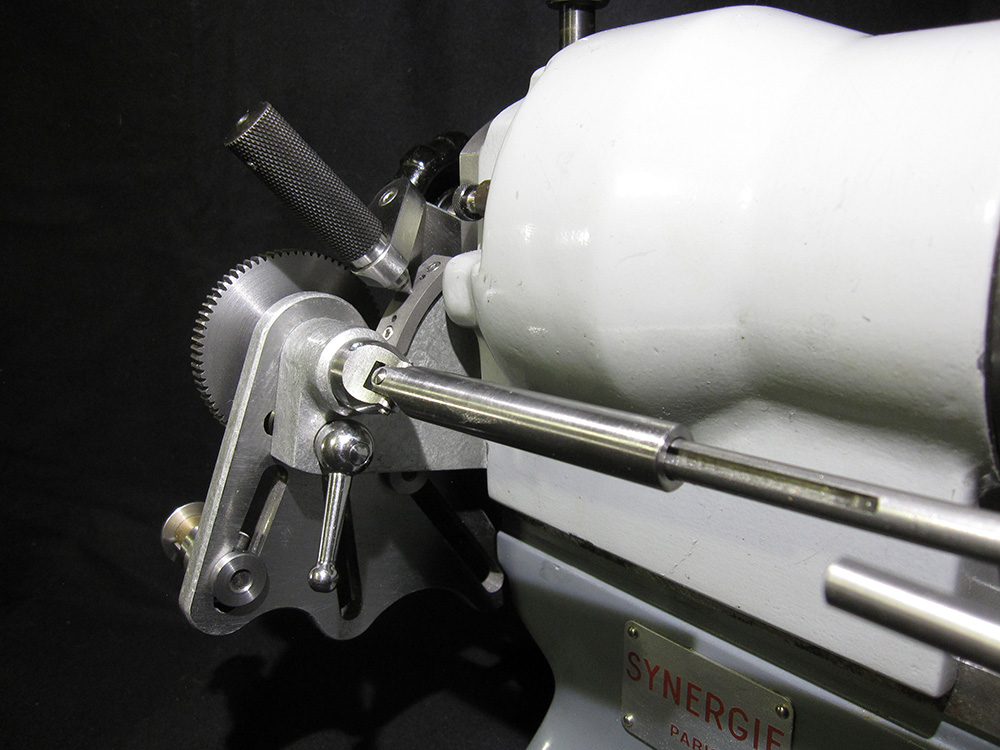

Threading attachment, couple device

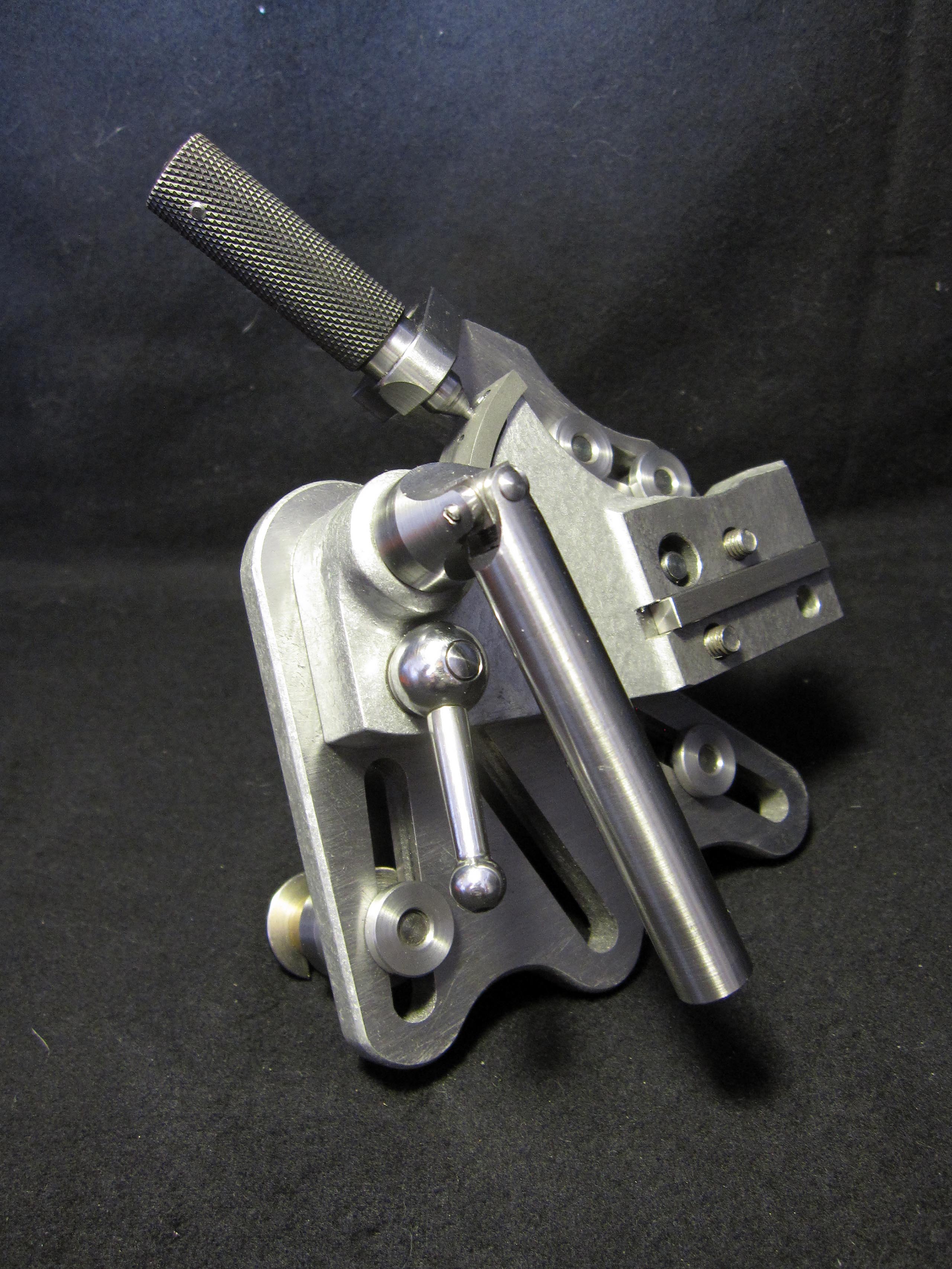

Threading attachment, shift knob
Attachment for screwcutting with Schaublin 70

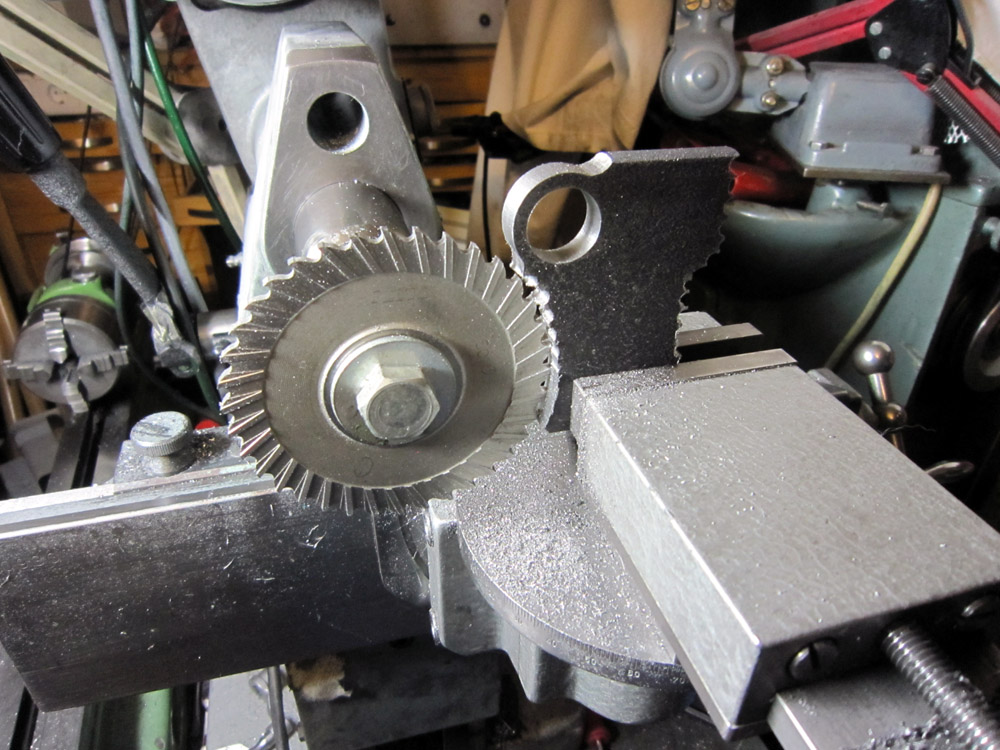

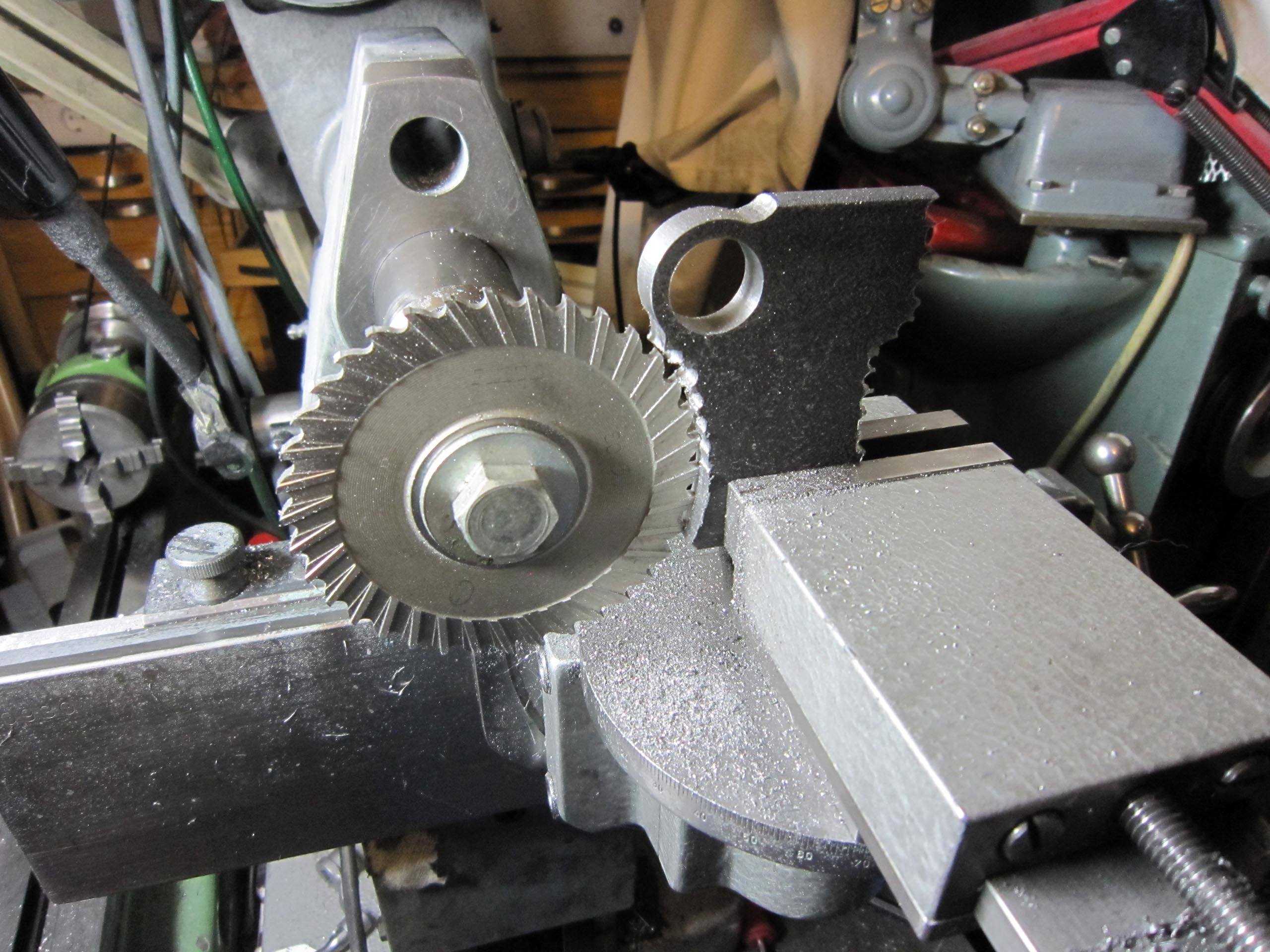

Threading attachment, cutting a lyre from steel

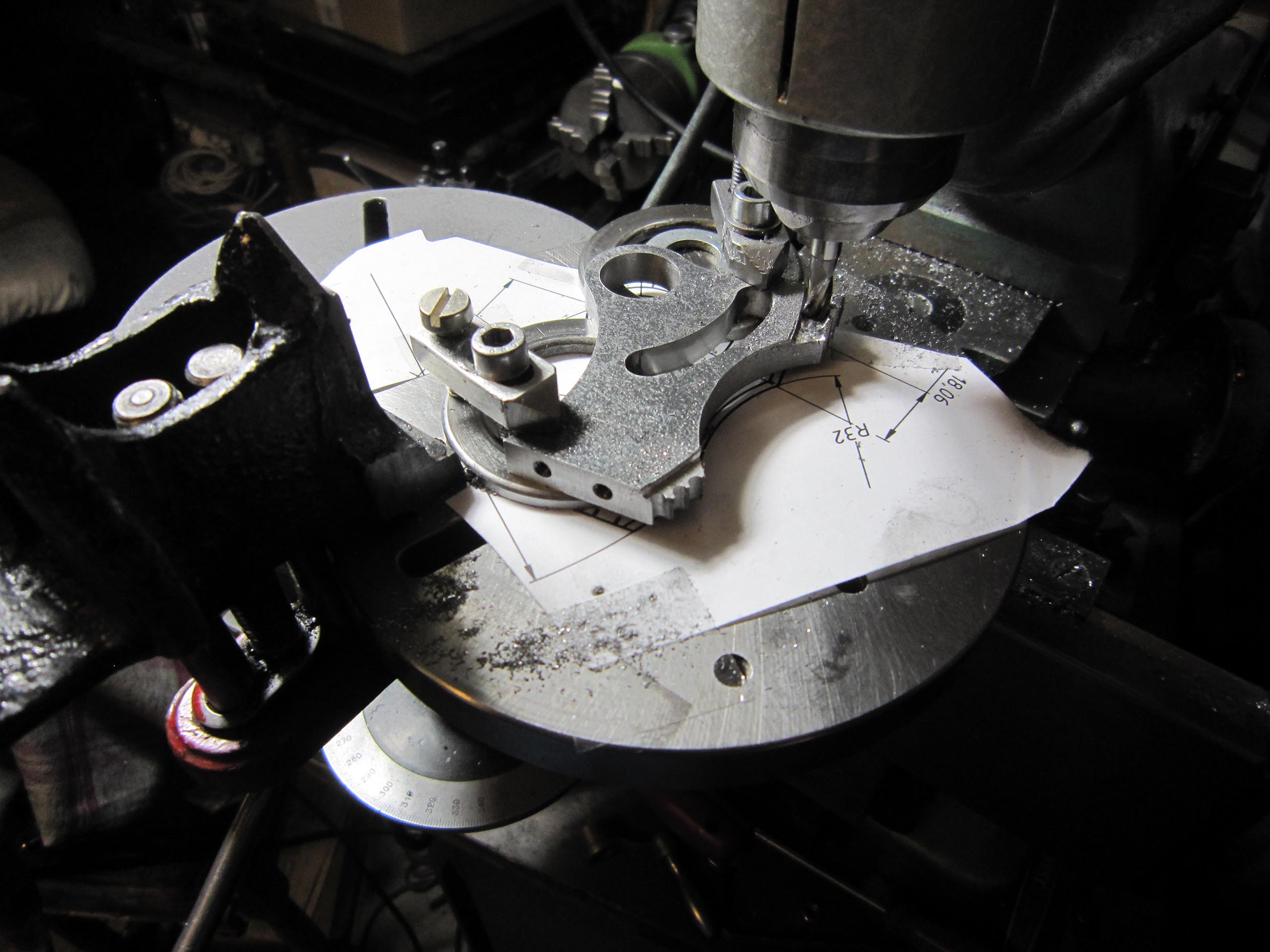

Threading attachment, part manufacturing
Threading attachment, production of parts by drawing
Threading attachment, grinding with degusite

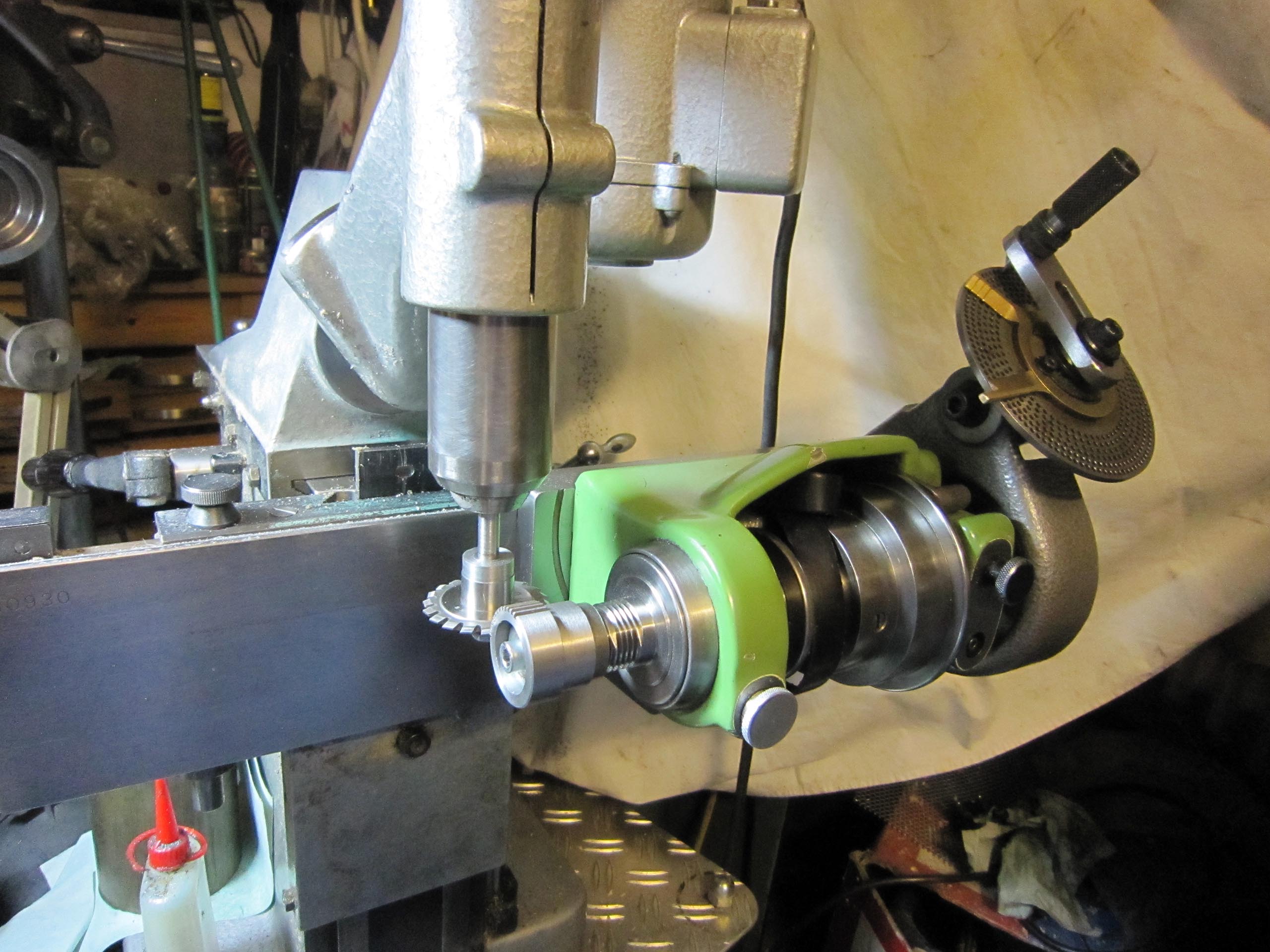

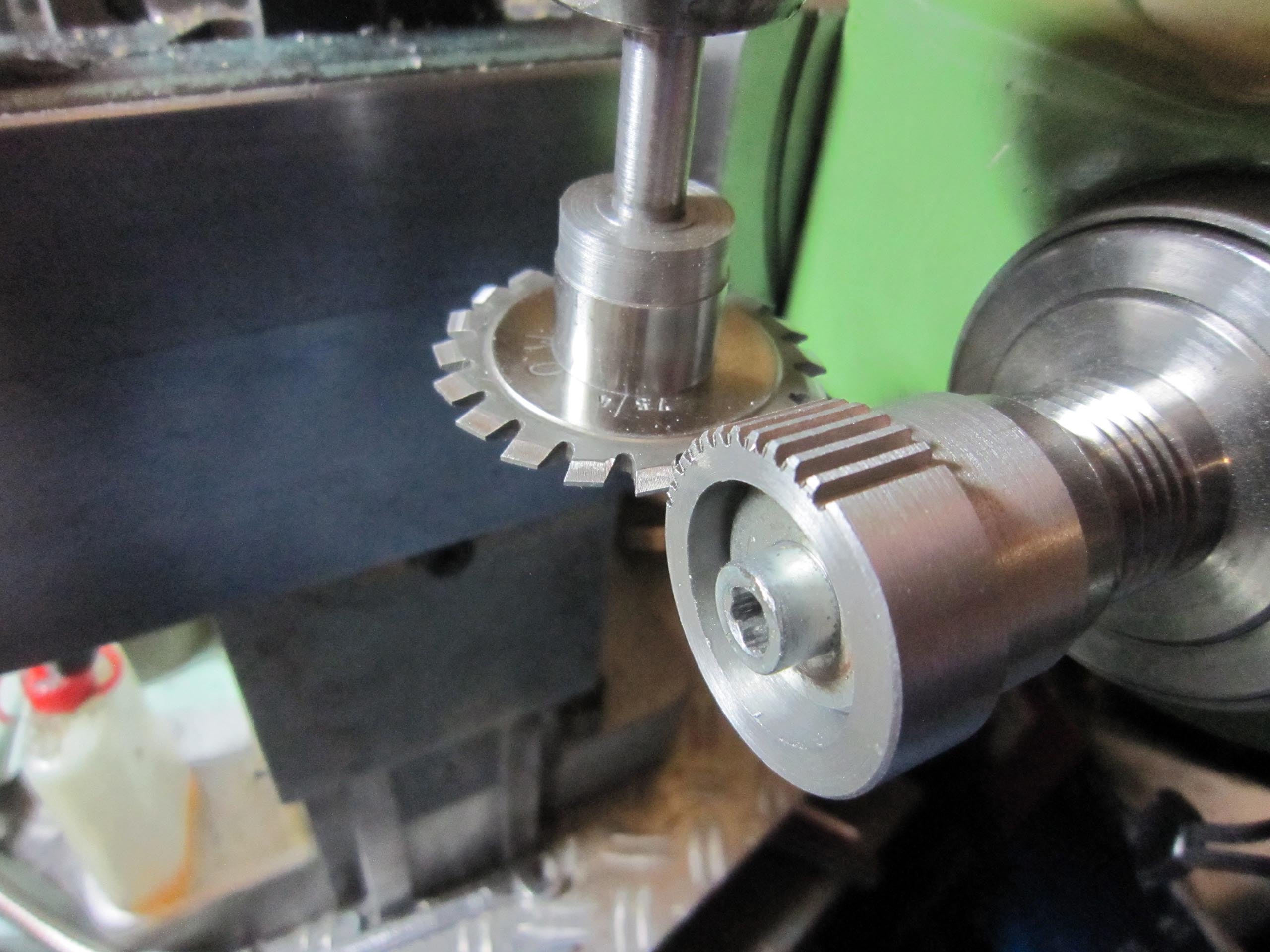

Threading attachment, cutting a gear

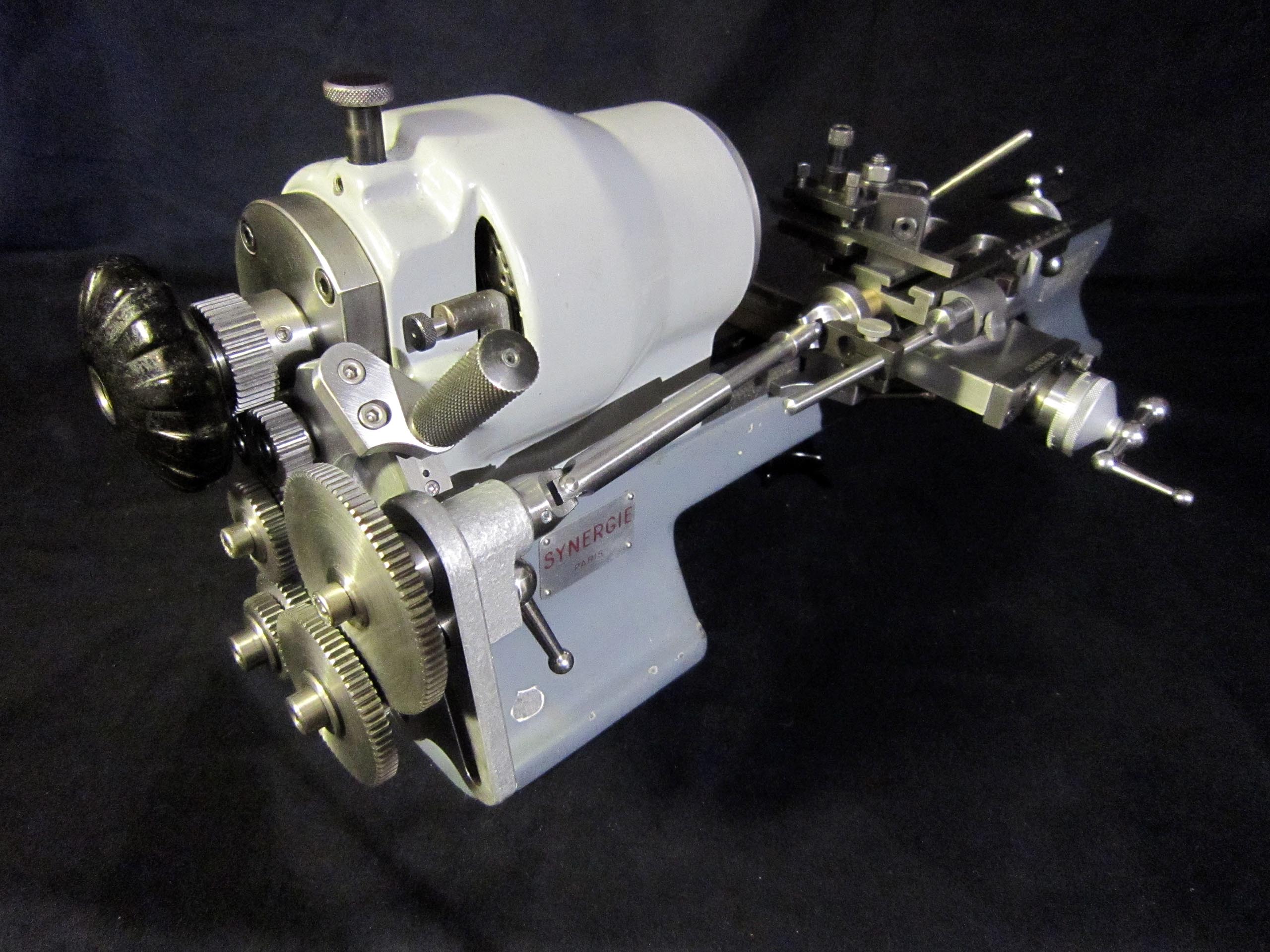

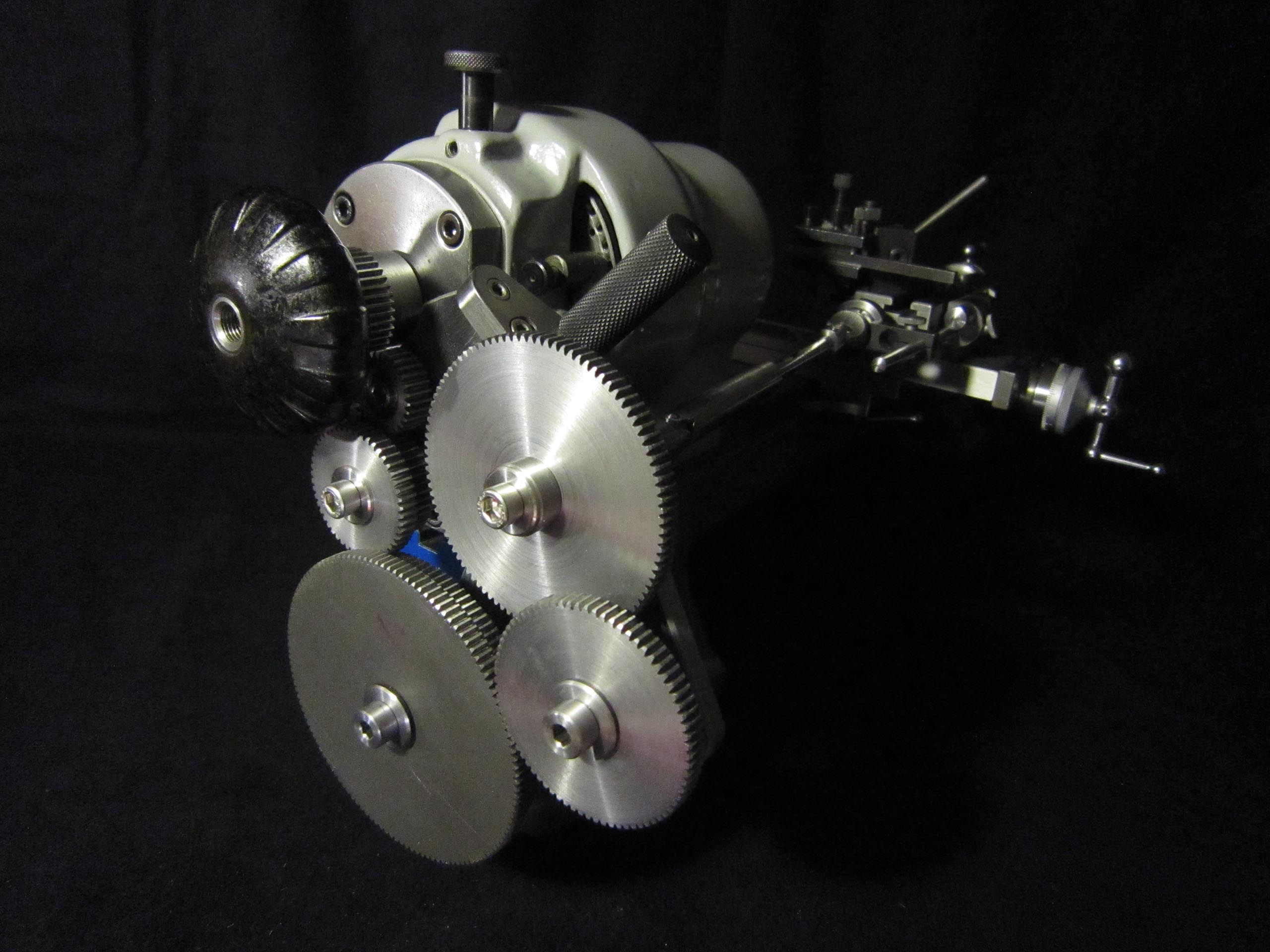

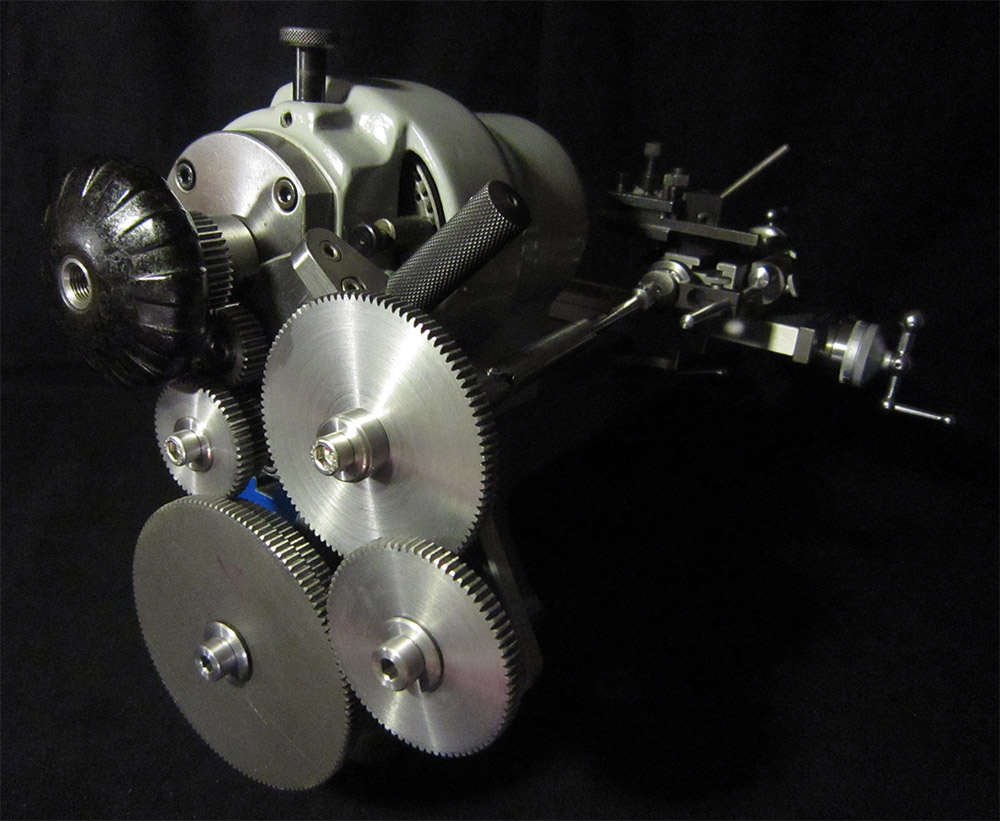

Attachment for screwcutting with Schaublin 70, open headstock
