Строительство новой крыши

Blick von der Dachetage auf die Stadt Greiz

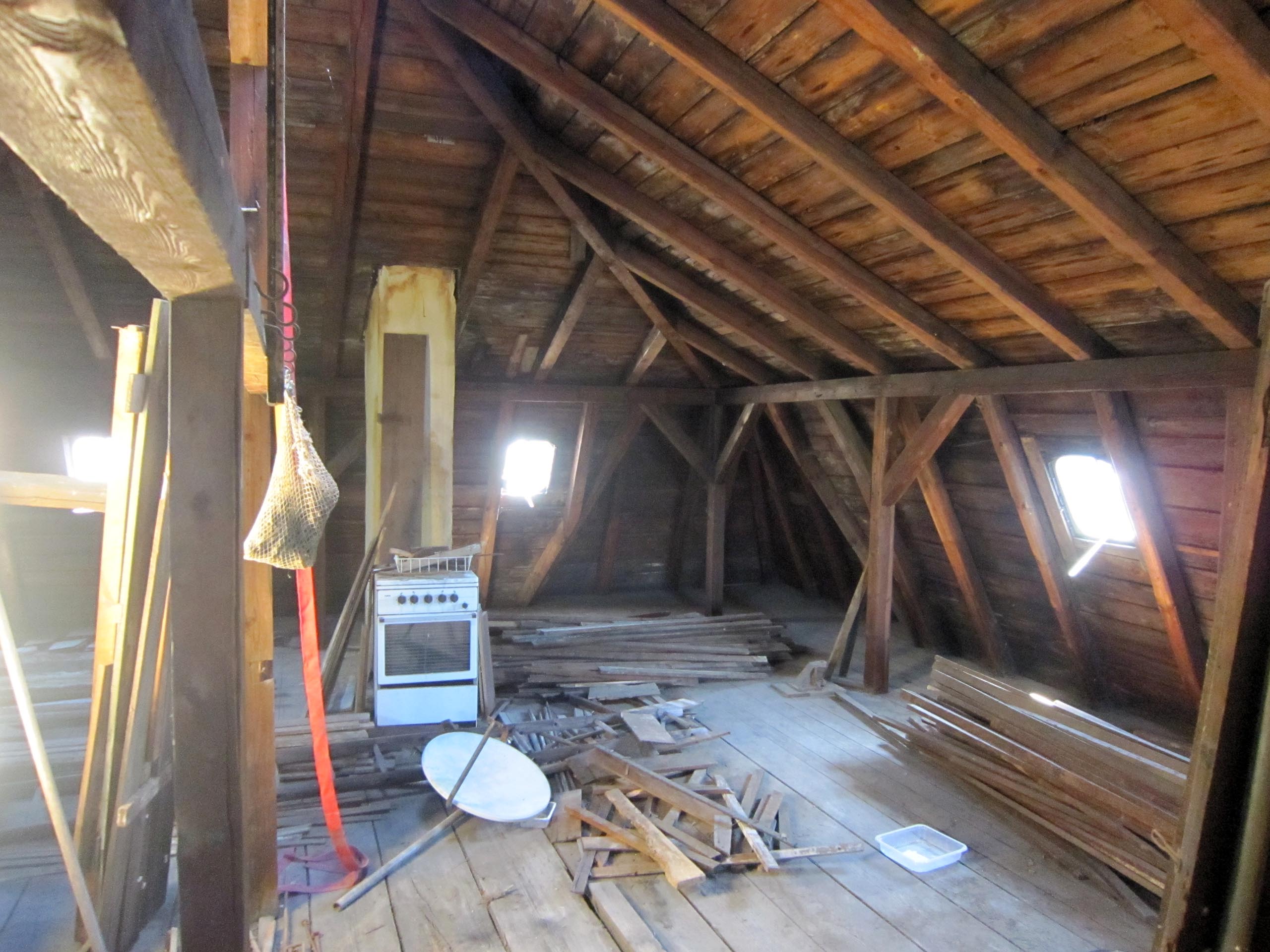

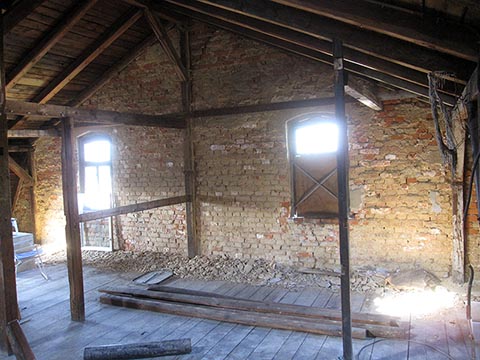

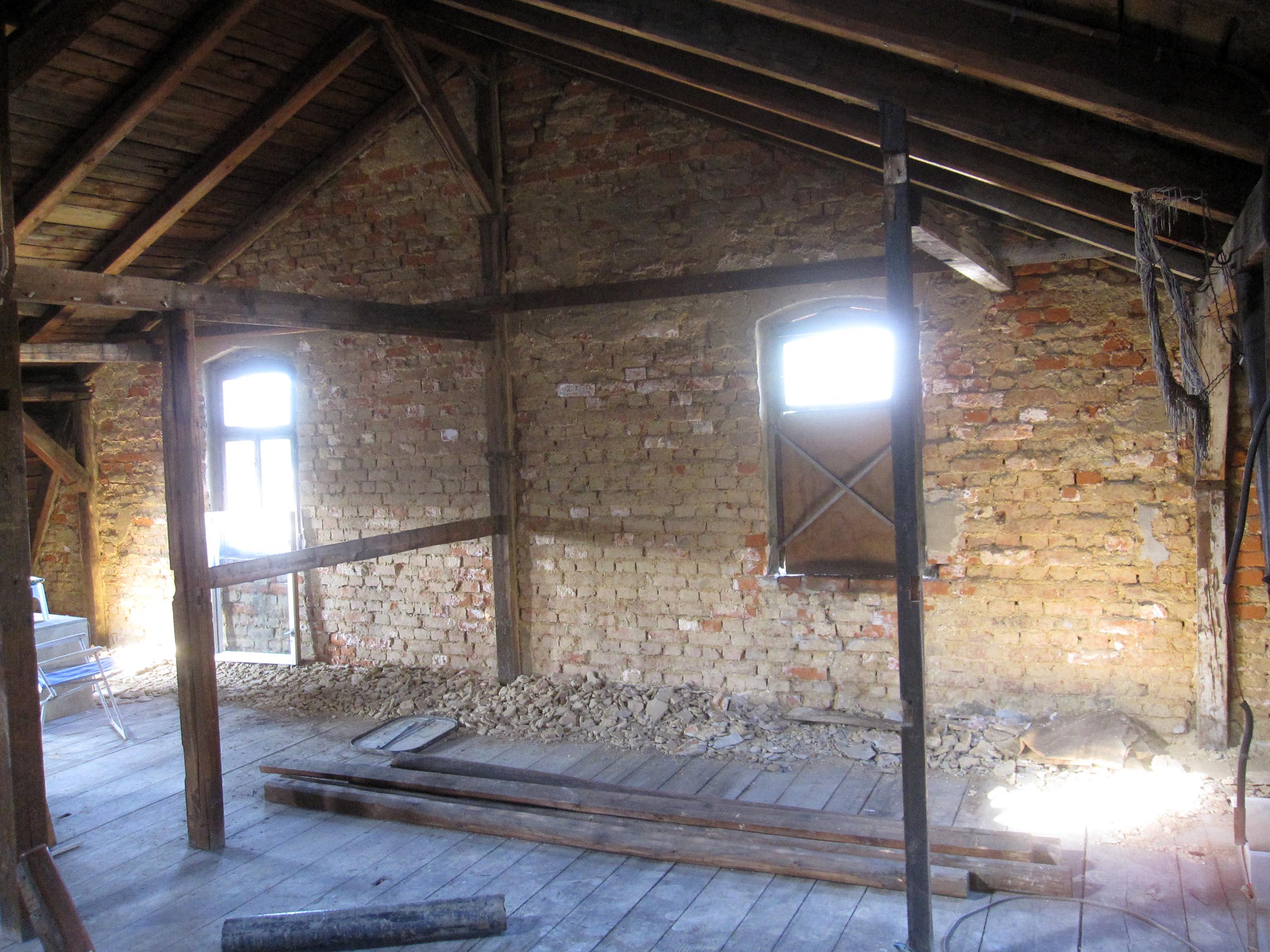

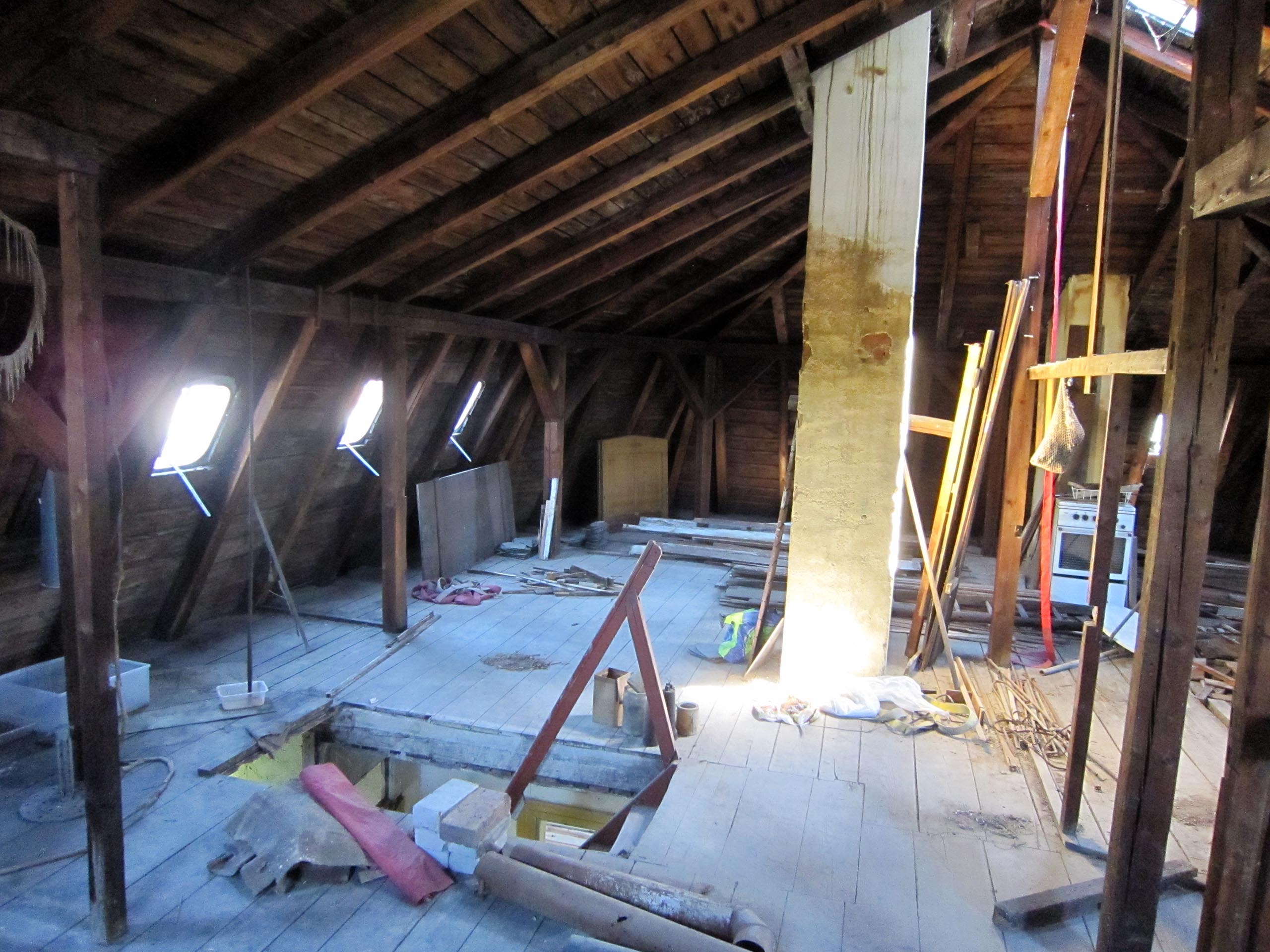

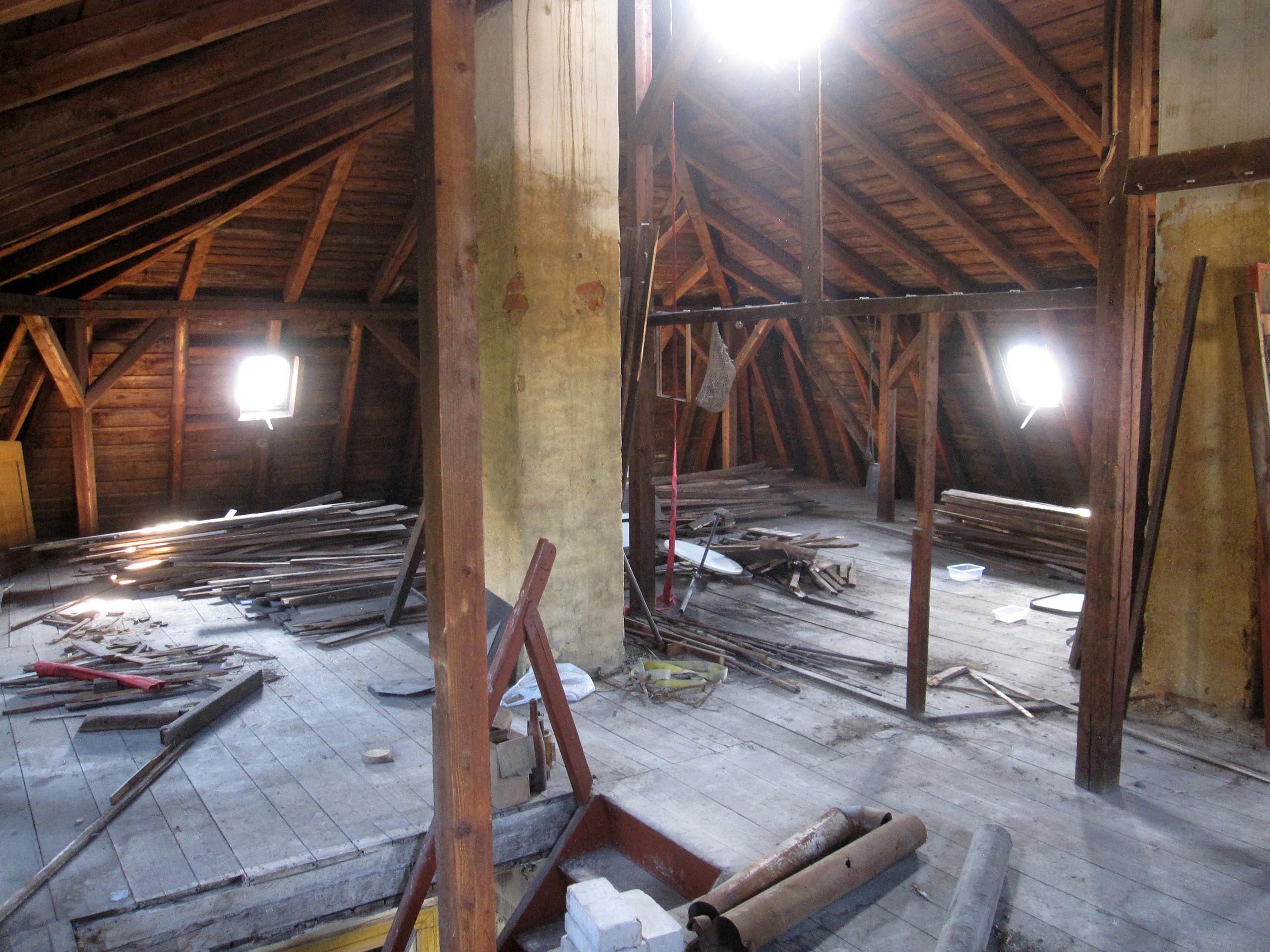

Крыша в её сегодняшнем состоянии вызывает большую озабоченность. По периметру вырезан кусок прогнившей балки, в одном месте она течёт, в скрепляющей поперечной стене отпилены поперечные бруски, уж не говоря о дилетантских переделках. Однозначно, крышу проще сделать новую. Кроме того, нужно также решить проблему с утеплением мансардных помещений.


Материалы

Pohlitzberg-Lehmgrube

В конструкции крыши использовались балки из древесины хвойных пород, их планируется заменить дубовыми балками на основе существующей конструкции, сохранив старую традицию.

В мансарде скатная крыша изнутри облицована глиняно-соломенной штукатуркой, пустота в наклонной крыше заполнена щепой.

Снаружи покрыта сланцем способом старонемецкой техники кладки с тупым обрезом.

Haus Nr. 35 Stadtmodell Stadtmodell

Нарушения

Крышу ремонтировали несколько раз за последние сто лет. При удалении штукатурки выявились разного рода нарушения. Первоначально в юго-восточной башне на крышном этаже было всего два мансардных окна. Позже по периметру сделали ещё два трёхстворчатых и одно четырёхстворчатое мансардные окна, которые почти не гармонируют с внешним видом здания и профессионально плохо выполнены. Следовательно, это причина необходимости перестройки.

Демонтаж щипца торцевой стены.

Haus Nr. 1

Чтобы спроектировать крышу симметрично по юго-западному углу, нужно перестроить щипец торцевой стены.

Конструкция крыши

Тип планируемой крыши, как и сейчас - мансардная крыша. Каркас крыши спроектирован как лежачий. В мансарде используется смешанная конструкция из горизонтальных, наклонных и вертикальных балок. Здесь предполагается, что коньковая обрешётка будет передавать нагрузки через две опоры в районе дымохода. Мансардное окно над юго-западным углом выполнено в стиле французского Guitarde. Над лестничной клеткой планируется вогнутая конусная крыша.

Солнечные батареи

Haus Nr. 35

Оптимальное расположение солнечных панелей повлияло на форму крыши. По этой причине гребень находится не посередине, он немного смещён к северной стороне.

Haus Nr. 35

Кровля

Haus Nr. 37

Лестничная крыша должна быть покрыта медным листом. Из конструктивных соображений кровля юго-западной башни может быть выполнена из комбинации листовой меди и сланца или полностью из меди. Остальную крышу покрыть сланцем в старонемецкой технике кладки с тупым обрезом.

Мансардные окна

Во вновь спроектированной крыше положение и размер окон нужно строго согласовывать с осями фасадных окон.

Мансардные окна на юго-восточной башне

Здесь два мансардных окна будут построены из обожжённого кирпича, как в существующем здании.

Мансардные окна на северо-восточном углу

Здесь будет построено двойное мансардное окно из дерева. Сверху его следует покрыть медным листом.

Угловое мансардное окно на юго-западном углу

Здесь над углом будет возведено мансардное окно в технике Guitarde.

Мансардное окно с витой башней

Мансардное окно следует размещать по оси окон в туалете.

Обустройство круглого окна от пола до потолка над мансардным окном в технике Guitarde.

Слуховые окна на чердаке

При расчистке чердака мы нашли чугунное окно. Это бесценный образец для слуховых окон. На чердаке необходимо сделать несколько люков подобного типа.

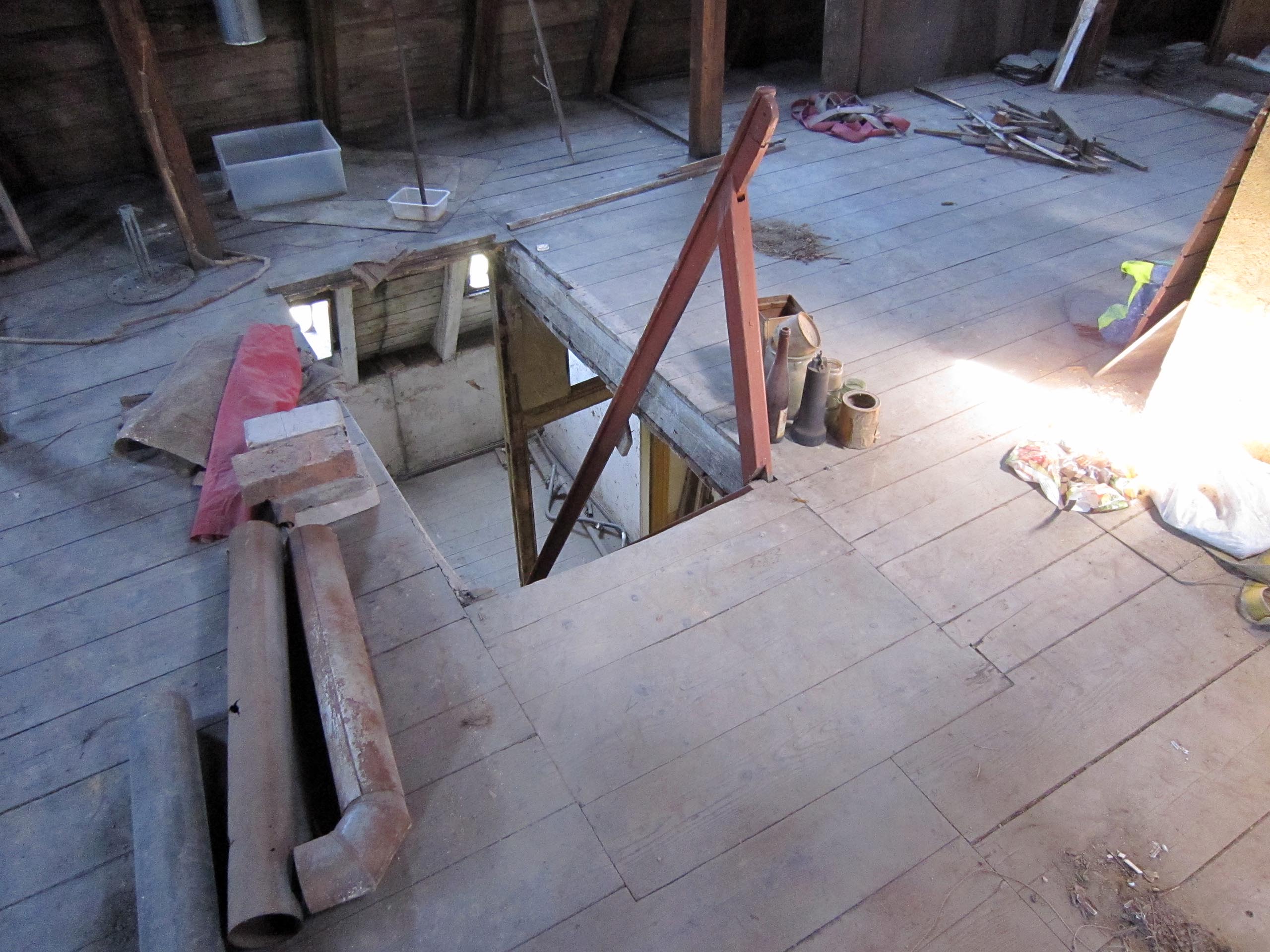

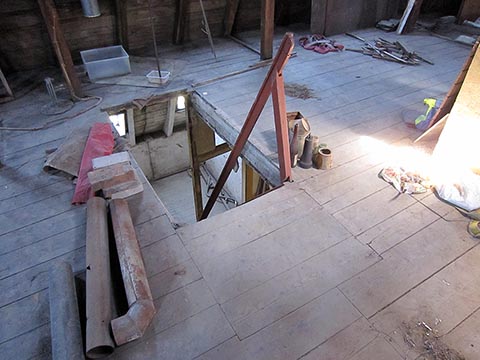

Создание атриума

Чтобы пространственное восприятие салона на верхнем этаже сделать более выразительным и живописным, создаётся атриум, проём в потолочном перекрытии между этажом и чердаком.
