Плавка, литьё, сварка, отжиг, закалка и отпуск металлов


Индукционная печь Indutherm MC15

Walzbachtal (Deutschland)

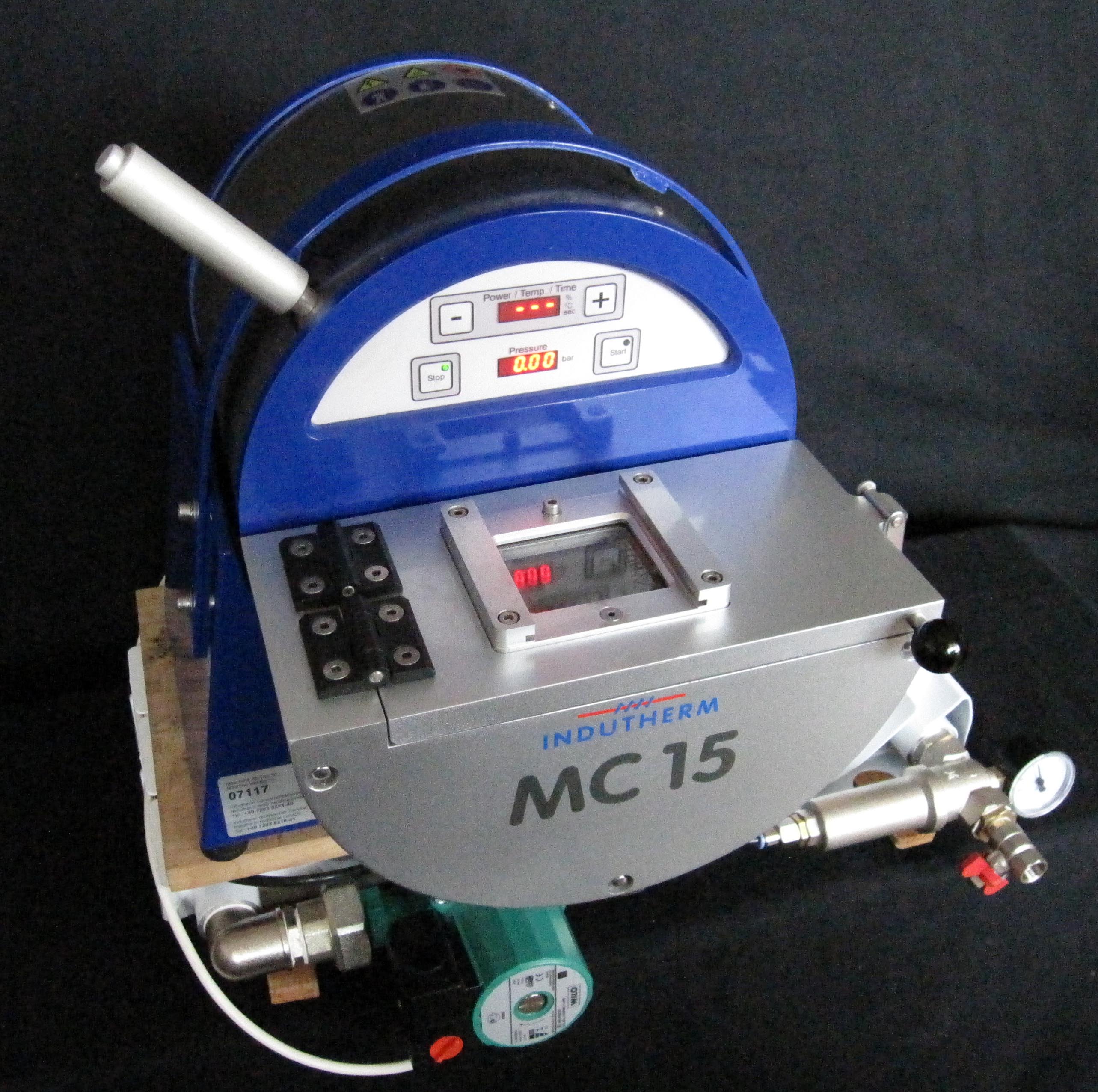

Induction casting machine MC15, overall view

Хоть эта установка и небольшая, в ней за один цикл плавления можно отлить от 60 до 100 г вещества, в зависимости от плотности драгметалла. Запас ресурсов также достаточный: индукционный генератор 3.5 кВт. расплавляет материал за несколько секунд. Нагревание происходит под вакуумом, литьё проходит под давлением защитного газа, поэтому металл не окисляется и исключаются воздушные поры. Температура достигается 2000°C, что даёт возможность плавить платину и белое золото.

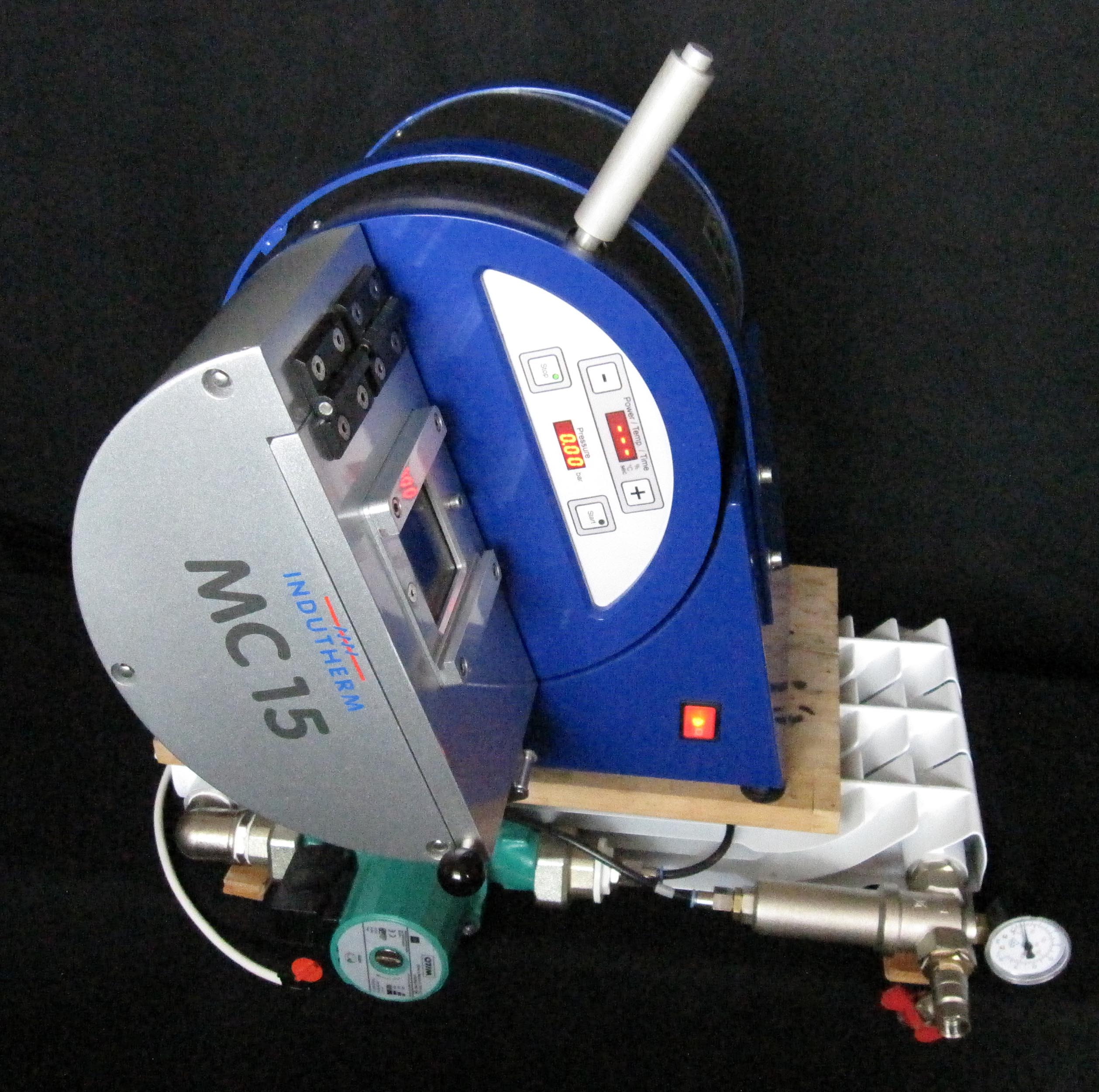

Induction casting machine MC15, with knob rotated to another position

Установку можно также использовать при открытой крышке, так я закаливаю металлы.

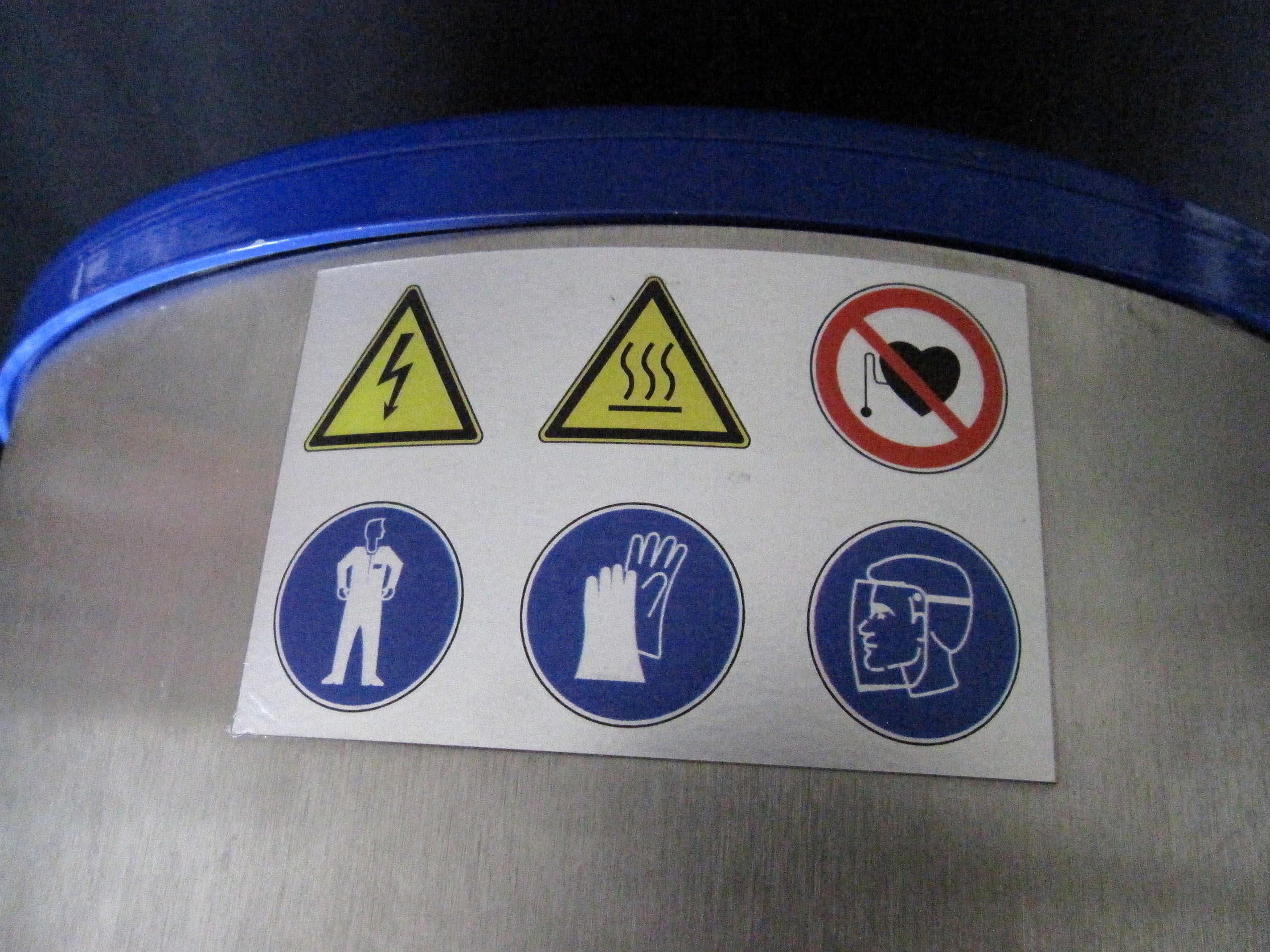

Induction casting machine MC15, safety signs

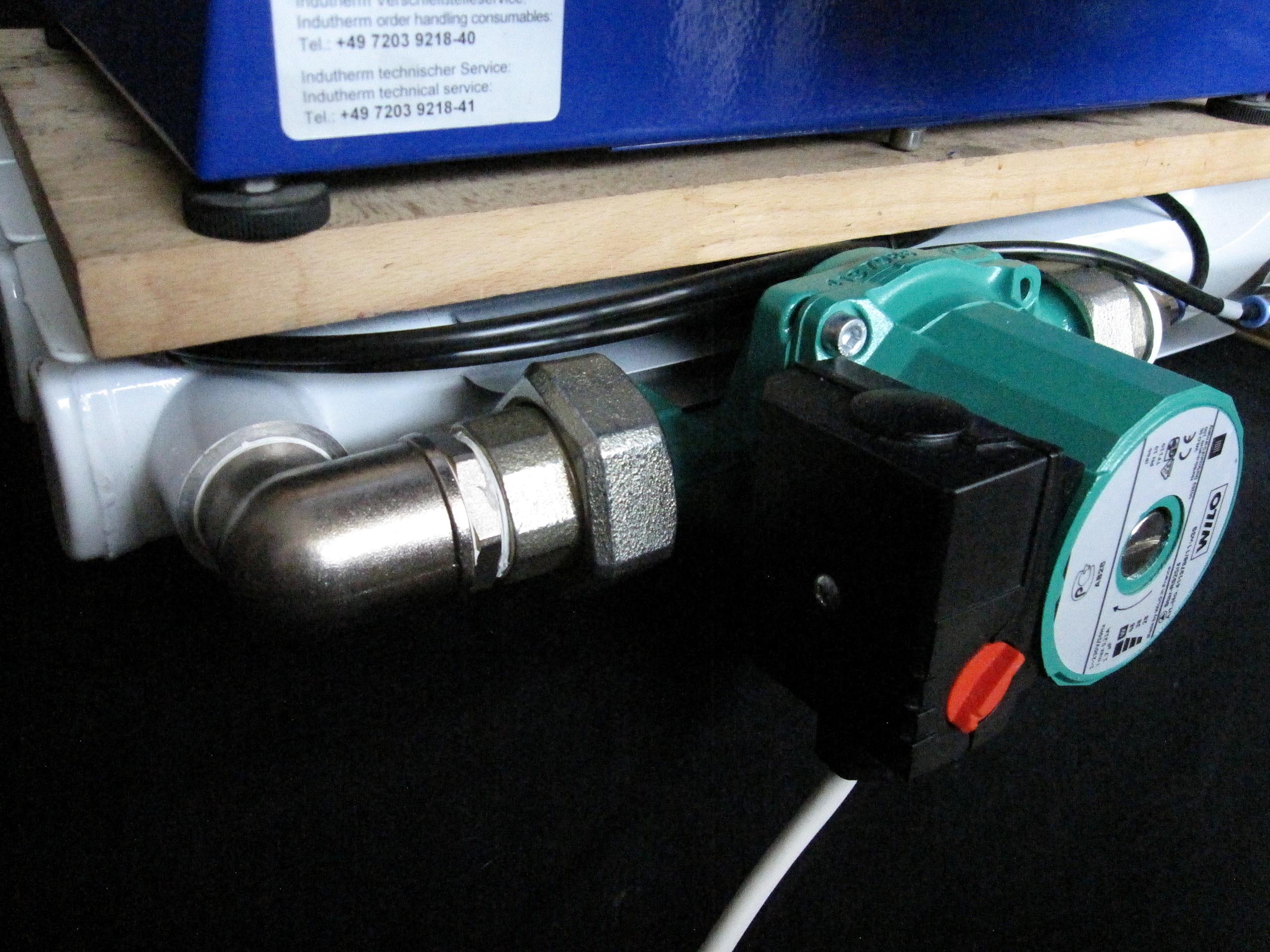

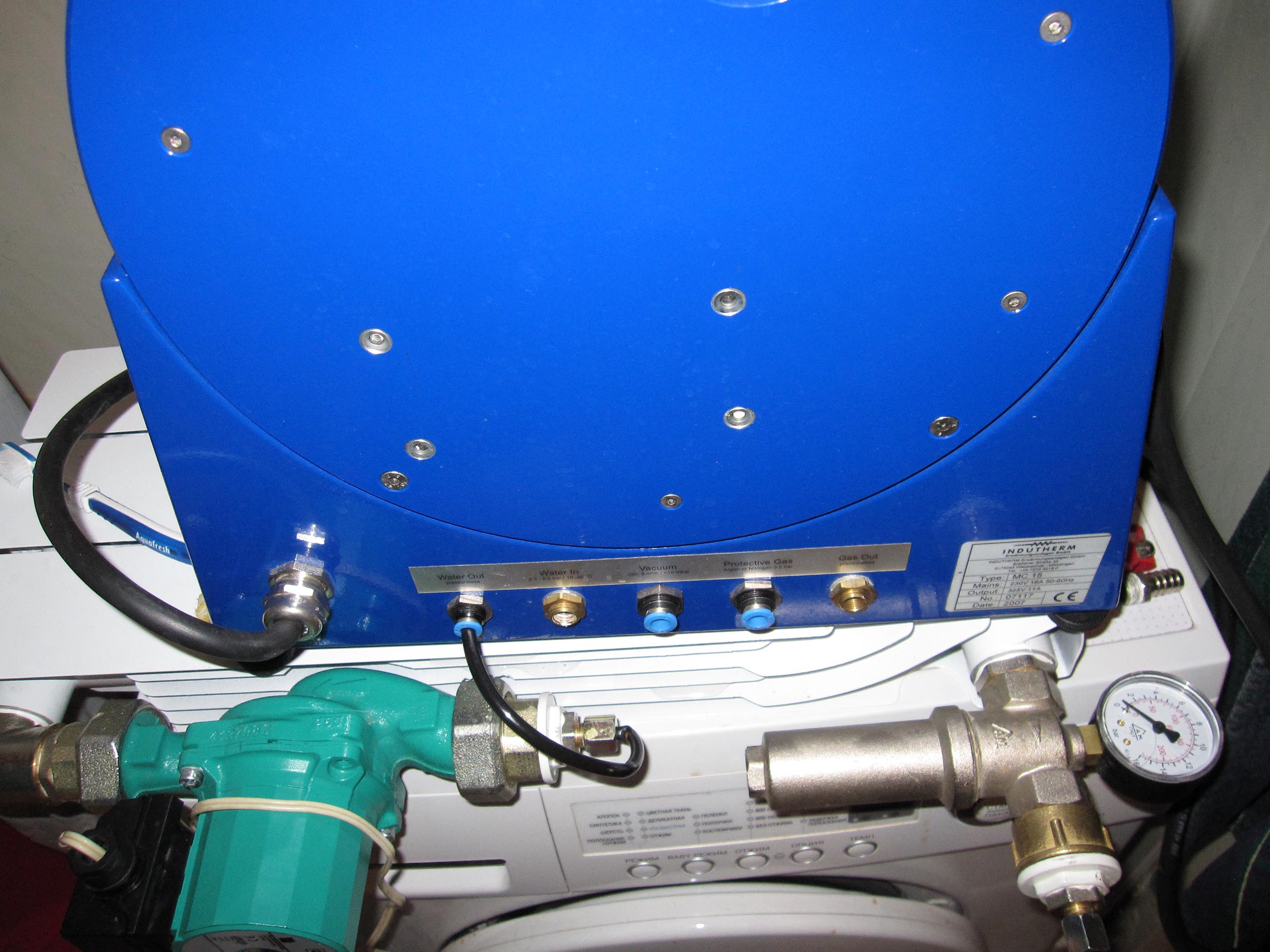

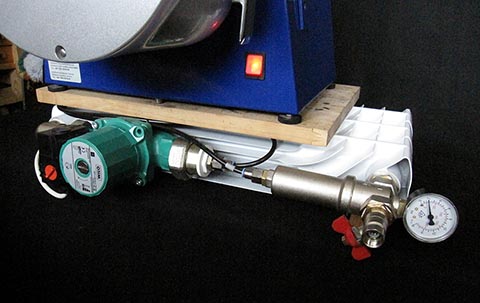

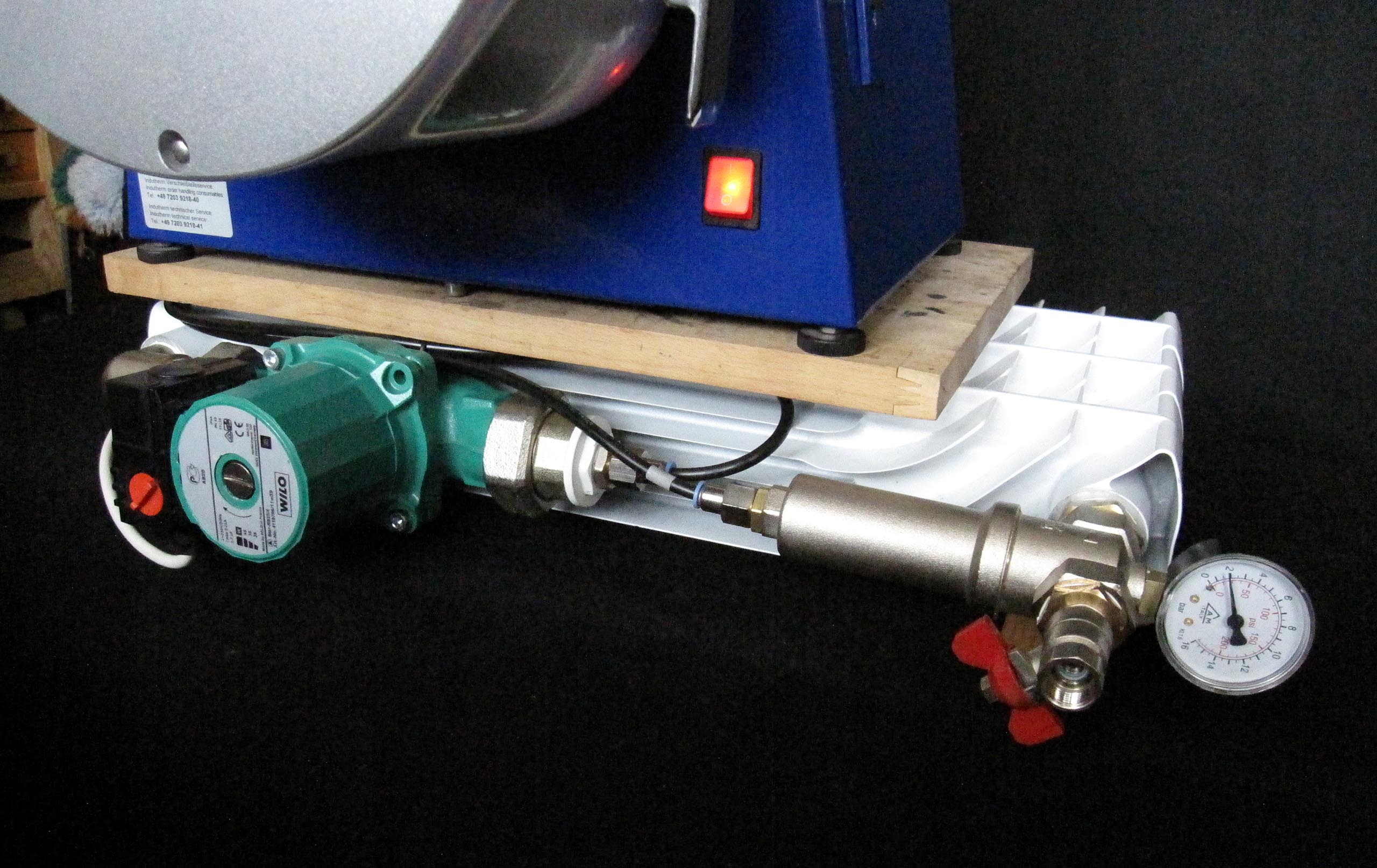

Для этого прибора необходим ещё вакуумный насос, защитный газ (аргон или азот) и охлаждение для индукционного генератора. Чтобы не зависеть от водопроводной воды и канализации, я сделал закрытую систему охлаждения. Мне это удалось с помощью несложных и вполне доступных средств, которые можно найти в отопительной системе: насос, манометр, фильтр с краном, радиатор и шланги. Для продолжительного использования этого охлаждения маловато, но для небольшого объёма работы вполне достаточно. Можно, конечно, ещё повысить охлаждение, оборудовав радиатор вентилятором или увеличив количество секций.

Induction casting machine MC15, cooling Induction casting machine MC15, vacuum pump

Технические данные Индукционной печи MC 15:

Управление и контроль:

  • цифровой дисплей
  • автоматическая функция вакуума
  • автоматическая функция спуска давления
  • функция промывки газа
  • температурный контроль

Мощность:

  • Индукционная мощность около 2000°C
  • 500 3,5 kw

Подключение:

  • 230V 1 phase 16 A
  • спуск воды
  • впуск воды 2.5 bar, 10-20°C
  • вакуум min 8 m²/h, меньше 10 mbar

Вместимость, объём тигеля:

  • 100 g. Au 18 k
  • 110 g. сталь
  • 200 g. Pt
  • размер кювет Ø 30/50/65/80 mm × 80 mm H

Оснащение:

  • кюветы
  • тигели
  • охлаждающая система
  • вакуумная пумпа
  • защитный газ

Размеры:

  • длина 400 мм
  • ширина 420 мм
  • высота 400 мм
  • вес станка около 40 кг

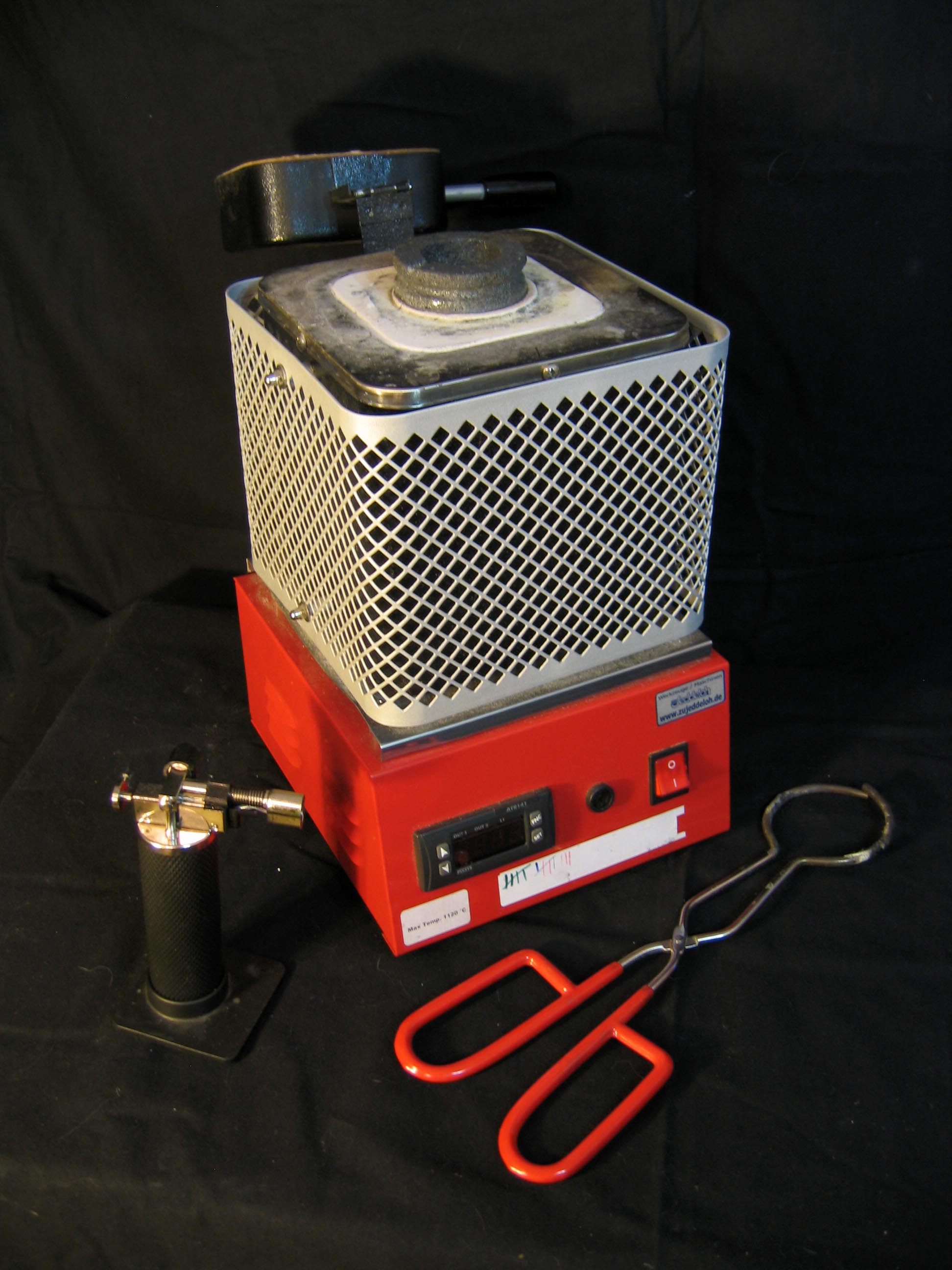

Печь муфельная (керамическая) для плавки и закалки

Для плавки цветных металлов и закалки стальных деталей служит электрическая печь с температурным датчиком, таким образом можно выдерживать нужную температуру.

Muffle furnace

Прибор точечной сварки Lampert PUK-1

Цветные металлы я свариваю прибором Lampert PUK-1.
