Фрезерный станок Aciera F1

Le Locle (Suisse) (Швейцария)

Теперь у меня три инструментальных станка Schaublin 70, Aciera F1 и Hauser M1. Этот выбор не случаен. Все три станка работают со шпанцангами W12 и B8.

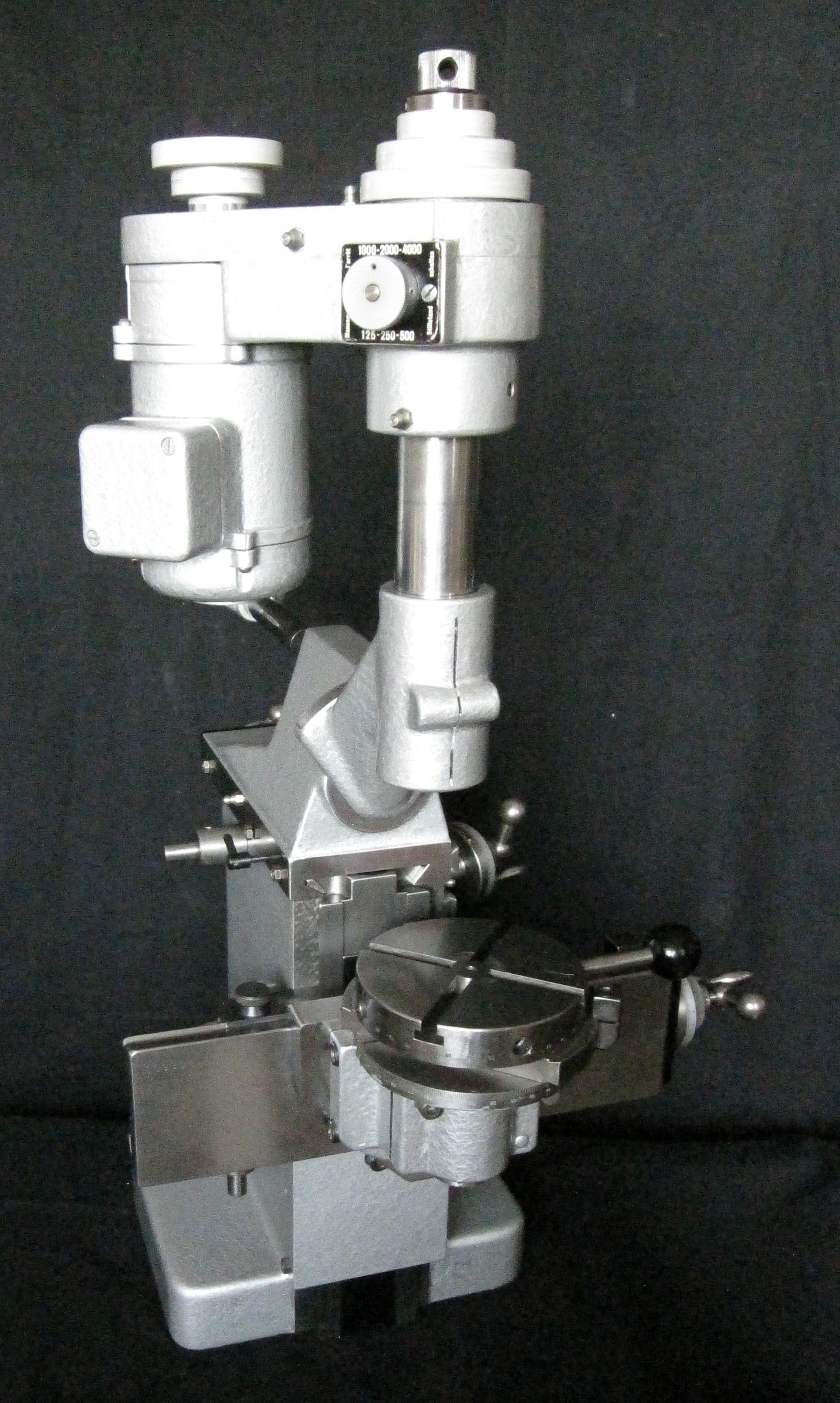

Aciera f1, overall view

У Асиеры и Гаузера отверстие для фиксации поворотного столика, тисков, делительного аппарата (шпинделя) и других принадлежностей одинакового размера, 35 мм, поэтому все принадлежности можно менять друг с другом.

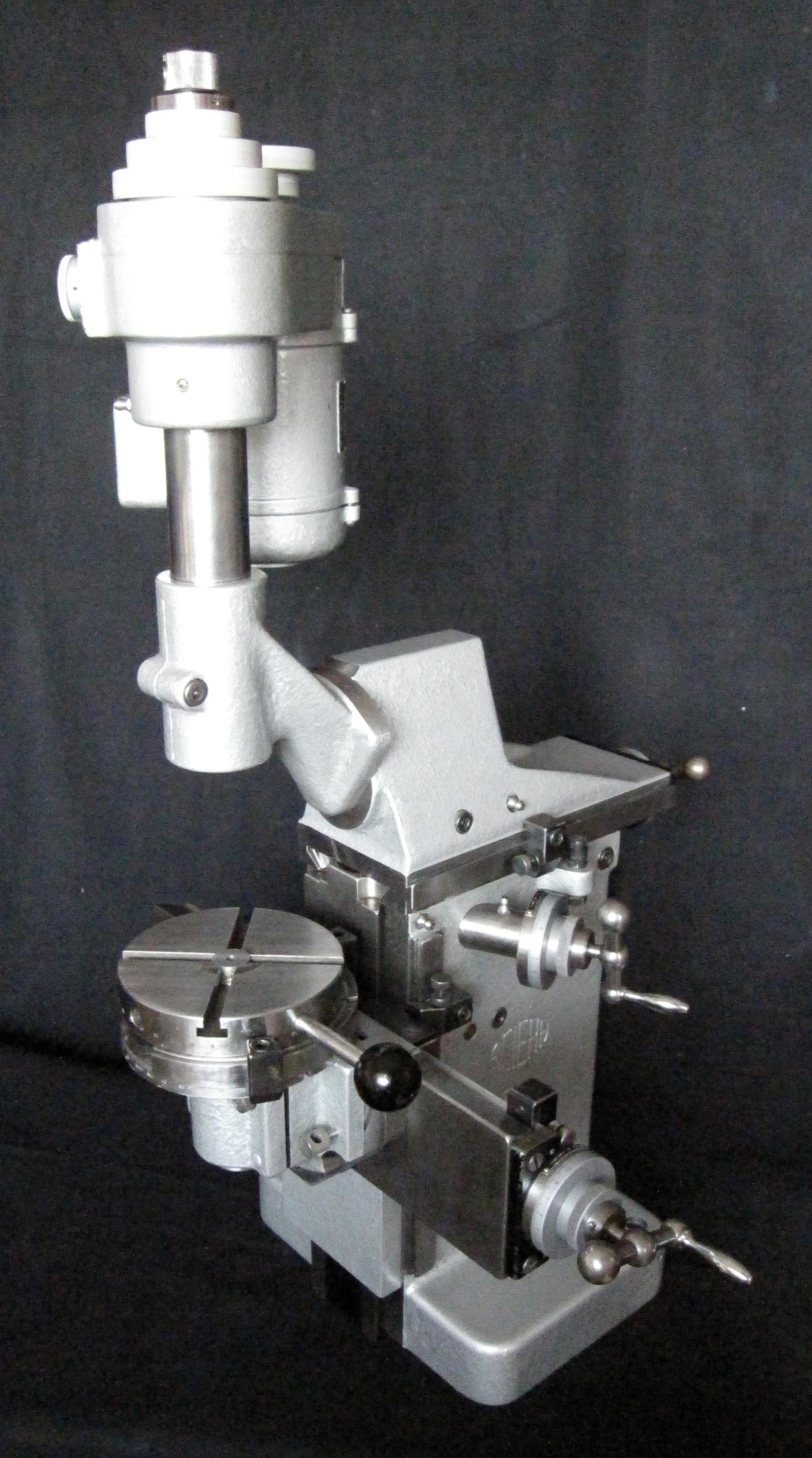

Aciera f1, overall view

Все места для смазывания оснащены нипелями и обслуживаются с помощью специального смазывающего насоса. Станок нужно регулярно раз в неделю или по необходимости смазывать, а шпиндель ещё чаще.

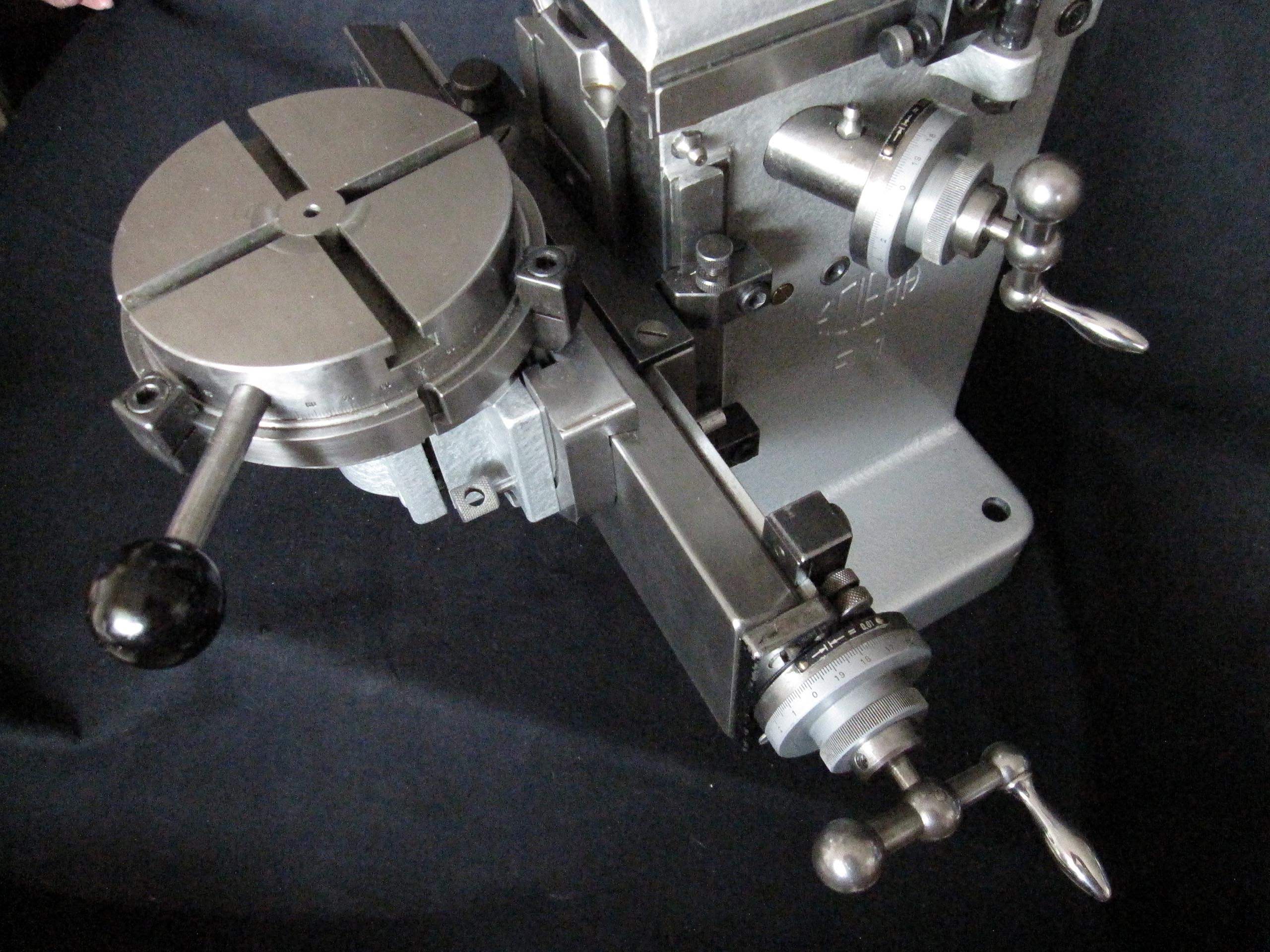

Aciera f1, circular table

ИСПОЛЬЗУЙТЕ ТОЛЬКО ЖИДКОЕ МАСЛО (машинное масло)!

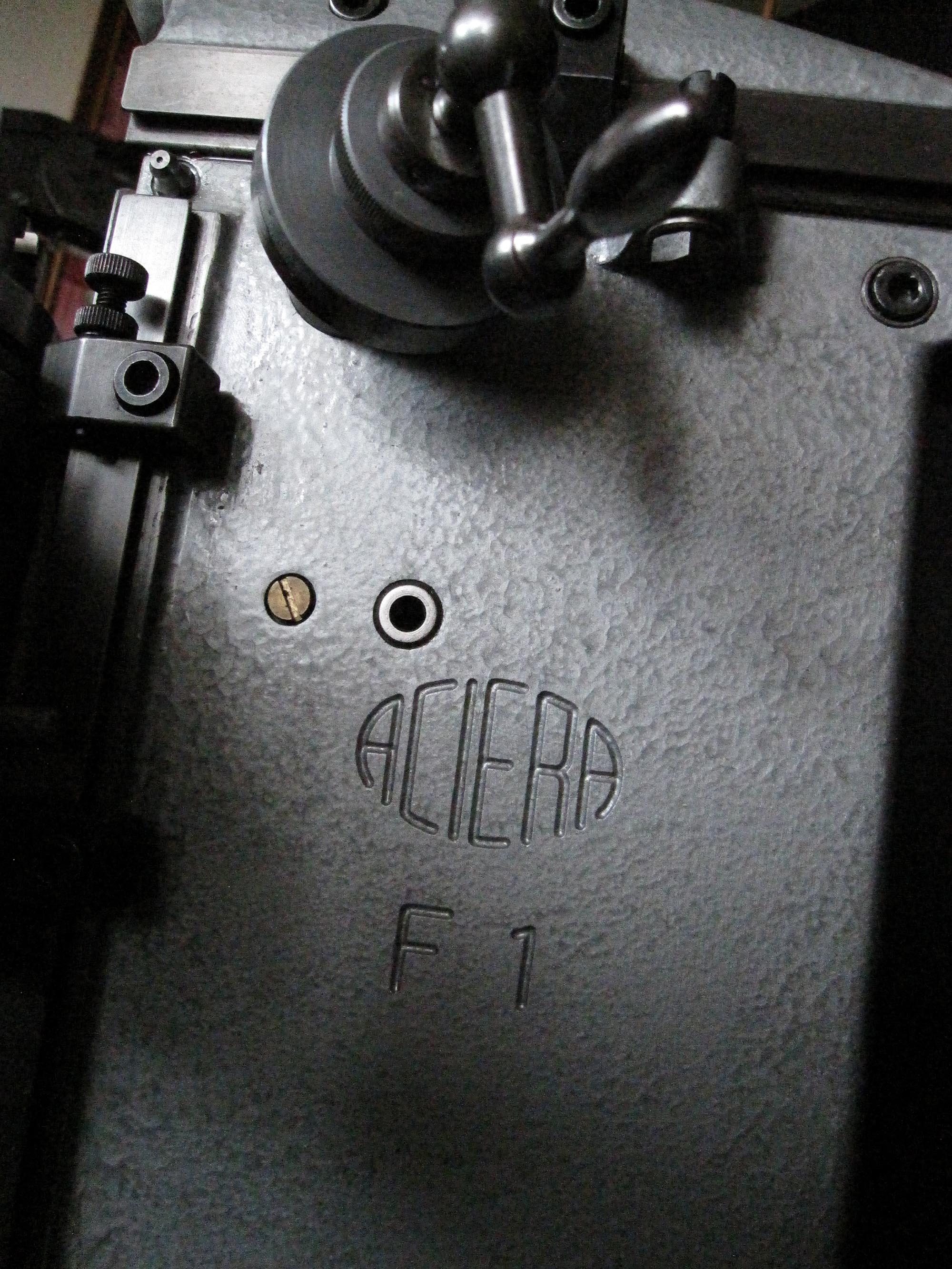

Aciera f1, logo

Я уже перебрал немало станков и должен сказать, что у станков, смазанных мазутом, все каналы забиты, а в некоторых местах рабочие узлы и подшипники безвозвратно повреждены, и заменить их стоит большого труда.

Техническая характеристика станка Aciera F1

Рабочие зоны:

  • продольный ход стола 100 мм
  • вертикальный ход стола 150 мм
  • поперечный ход шпиндельной бабки 75 мм
  • цена деления лимба винта 0,01 мм

Шпиндель фрезерования:

  • тип патрона W-12
  • область зажима цанг 0 - 10 мм
  • скорость вращения шпинделя 125-250-500-1000-2000-4000 об/мин (с частотным преобразователем свободно регулируется между 0-4000 об/мин)

Размеры и вес:

  • станок без подставки:
  • длина 600 мм
  • ширина 500 мм
  • высота 570 мм
  • вес станка без оснащения около 55 кг
