Линейно-сверлильный станок Henri Hauser, тип M1

Биль, Швейцария (Bienne, Suisse)

В 1898 году Генри Хаузер (Henri Hauser) основал мастерскую для изготовления часовых станков и уже сразу заметил возможности для механизации в часовой промышленности.

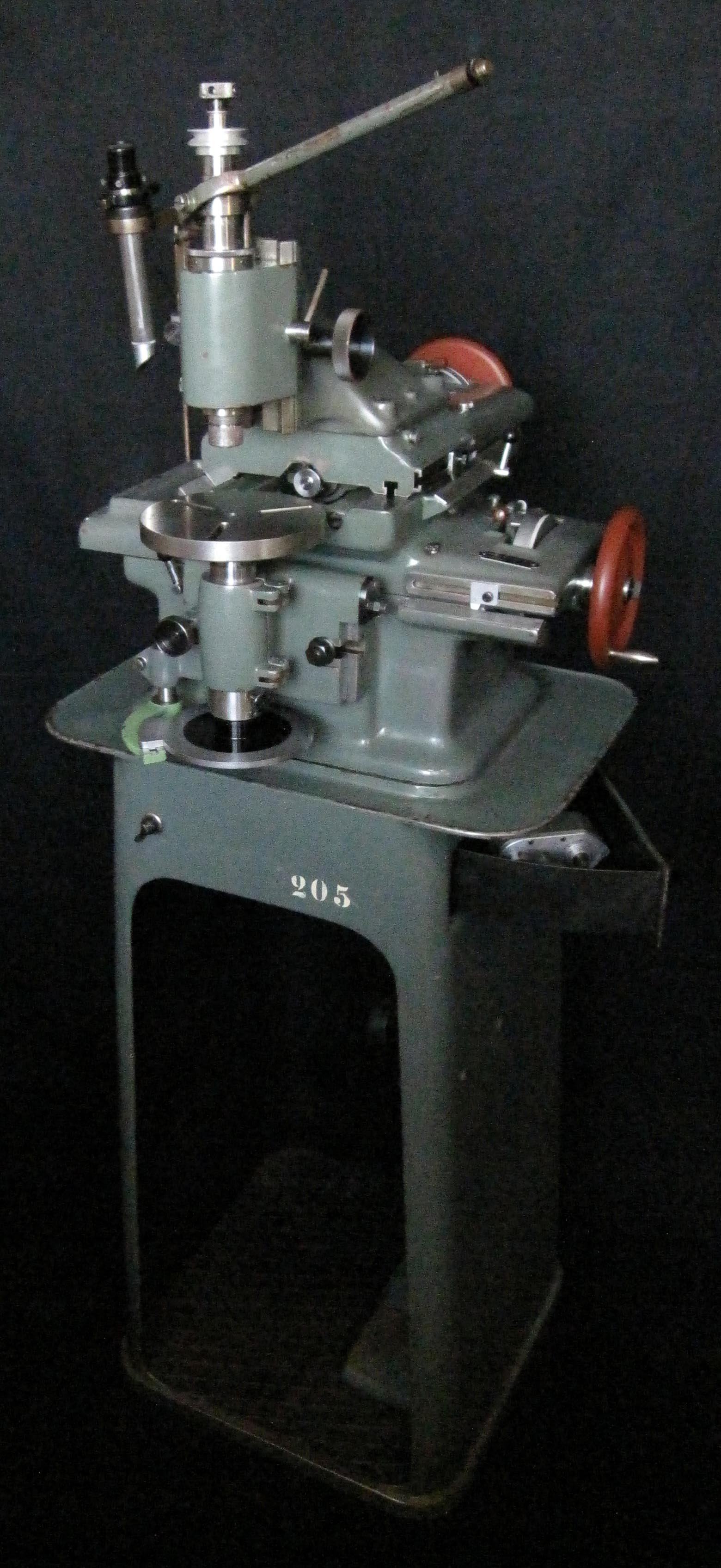

Coordinate Drilling (Jig Borer) Machine Henri Hauser Typ M1, overall view

Я прибегаю к испытанному швейцарскому качеству, станку Hauser M1 60-70-х годов прошлого века. Этот станок служит как координатная машина, измерительный микроскоп и сверлильная машина.

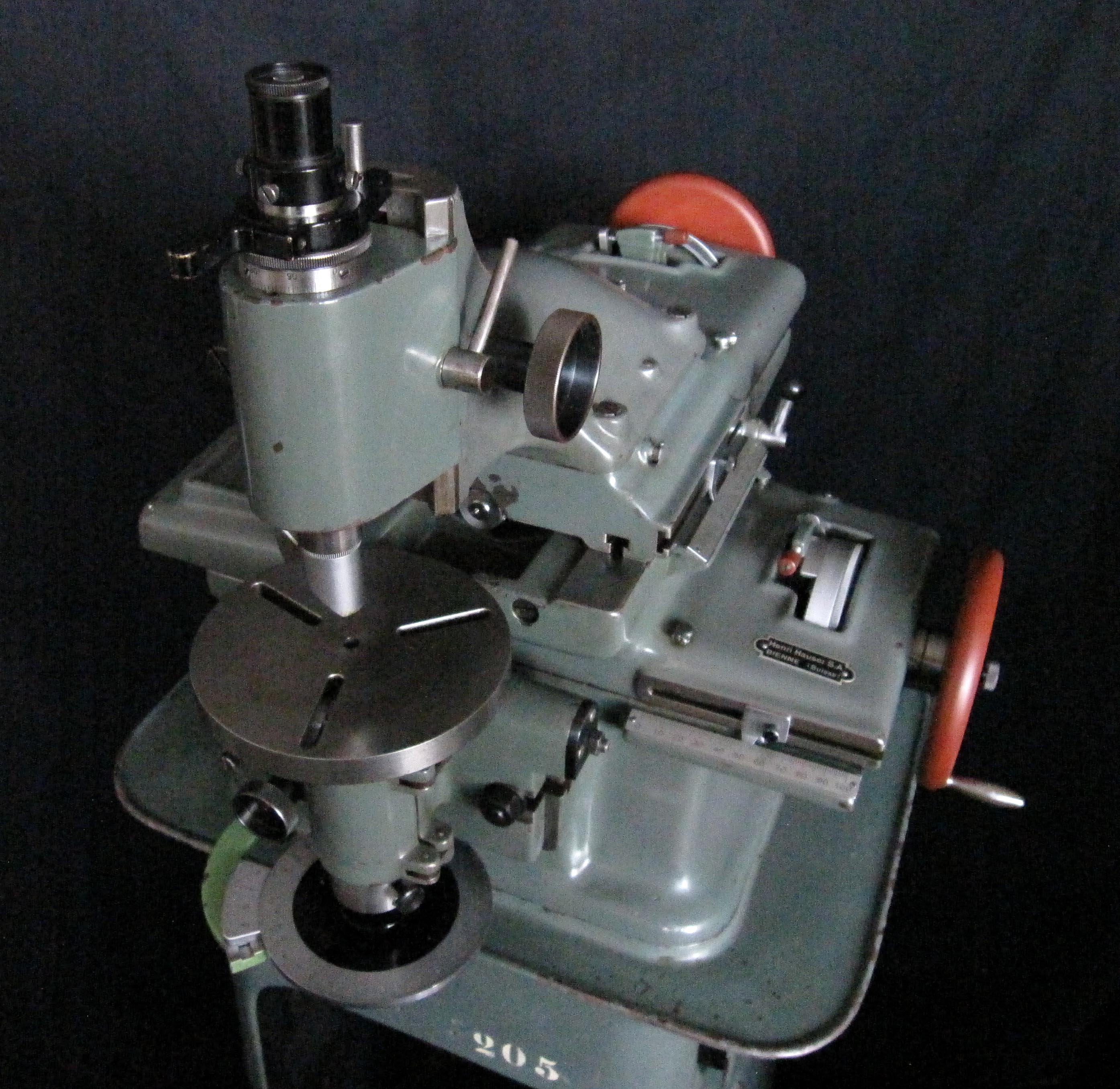

Henri Hauser Typ M1, circular table

Его конструкция очень стабильна, что позволяет выполнять на нём тонкие фрезерные работы.

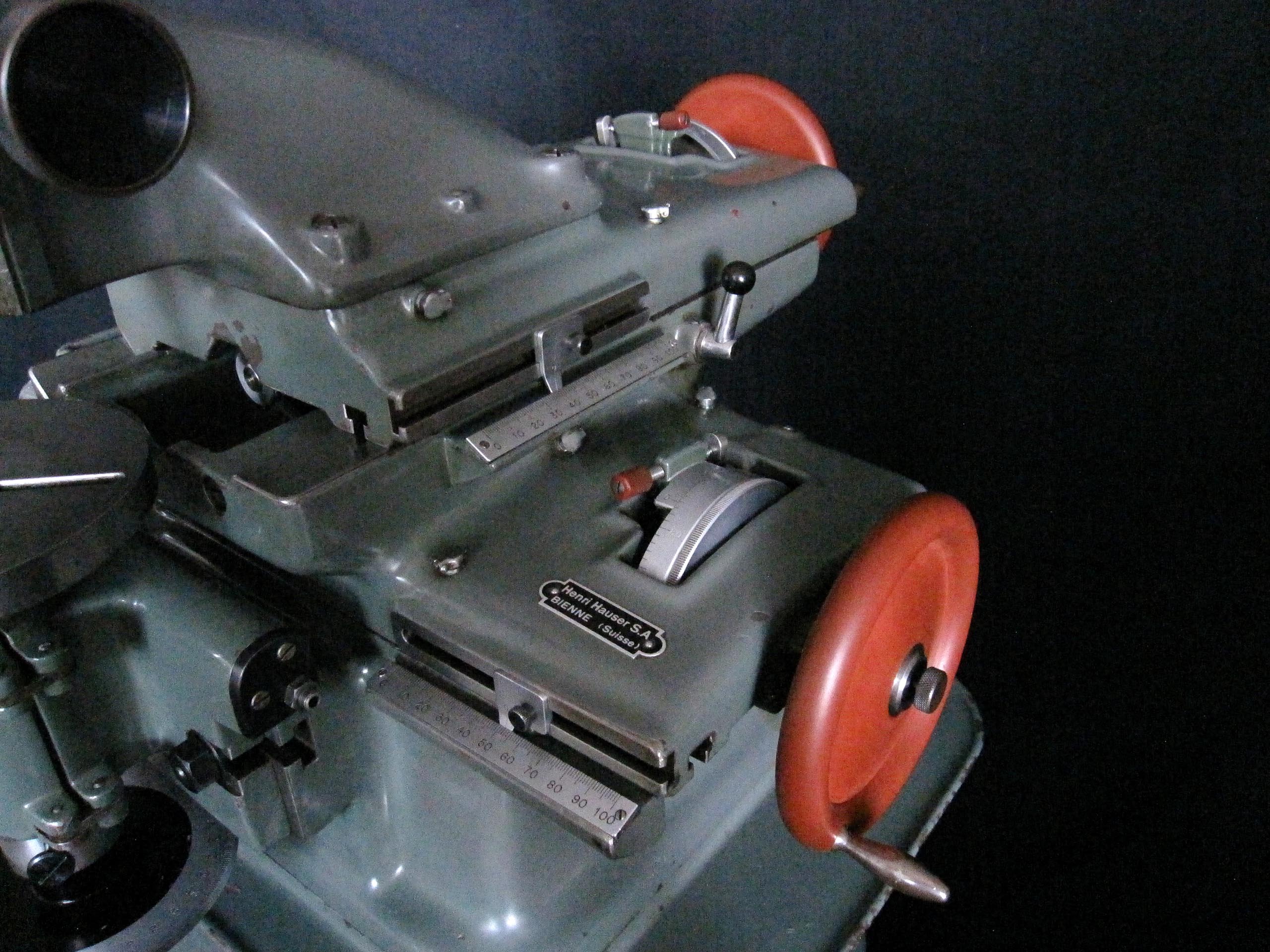

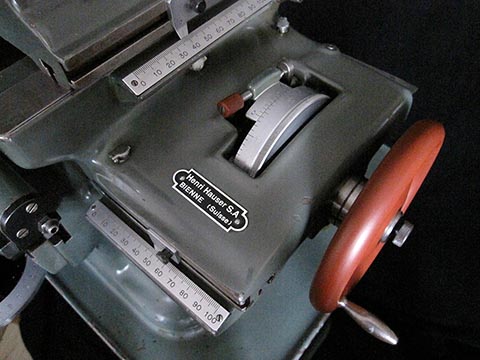

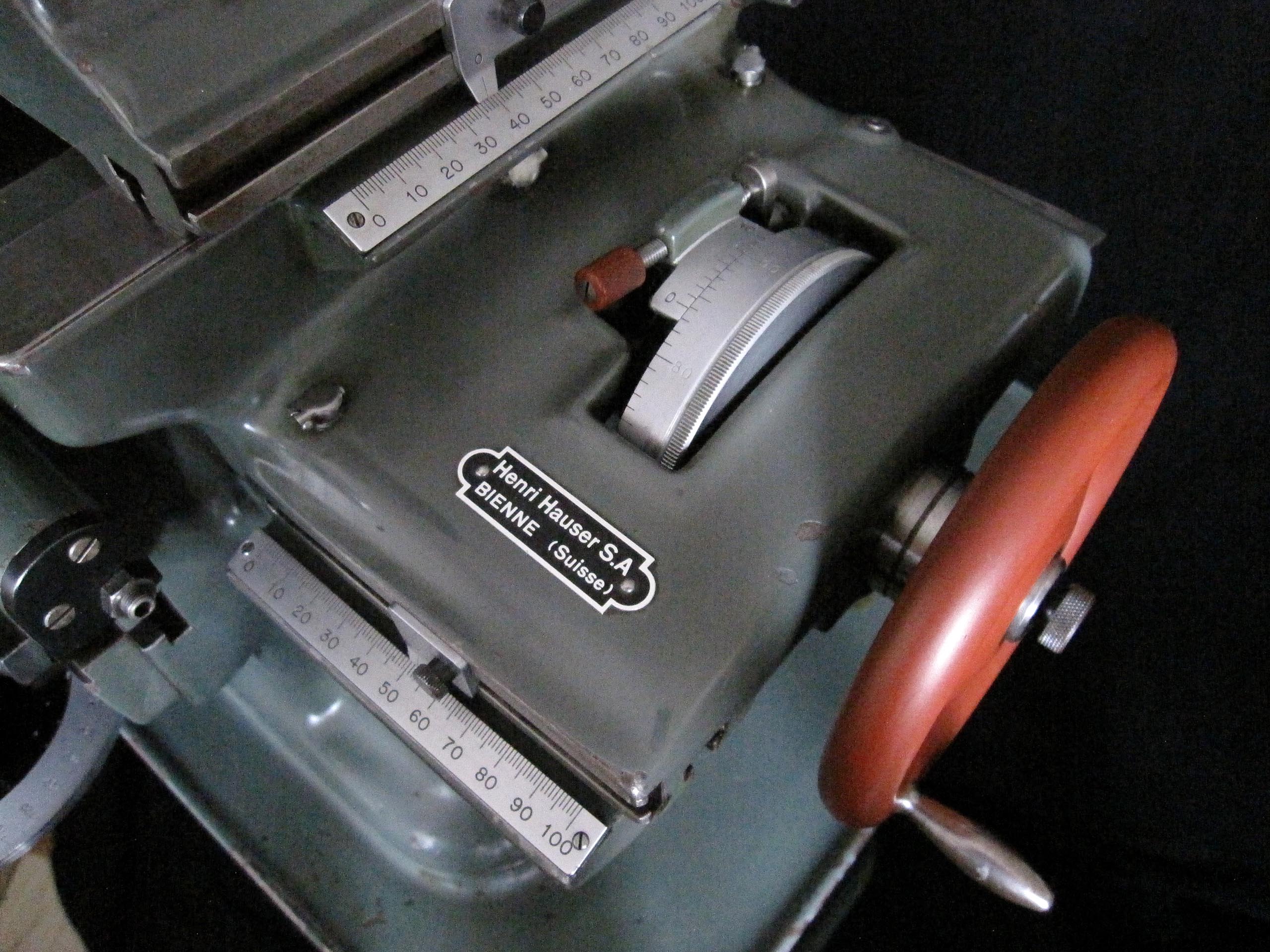

Coordinate Drilling (Jig Borer) Machine Henri Hauser Typ M1, scales

Hauser M1 оснащён круглым вращающимся столиком, микроскопом с 35-кратным увеличением, накерником и сверлильным шпинделем.

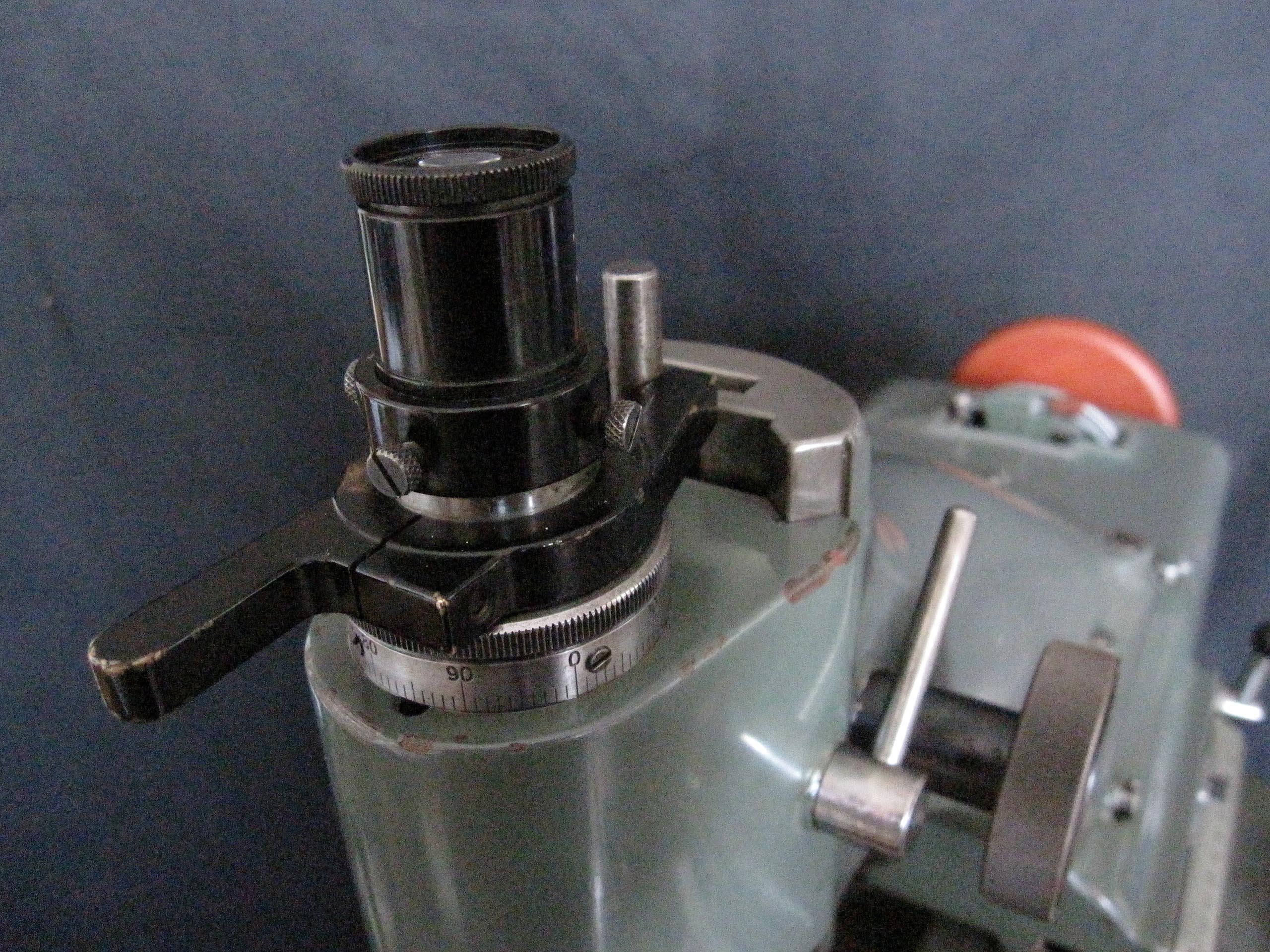

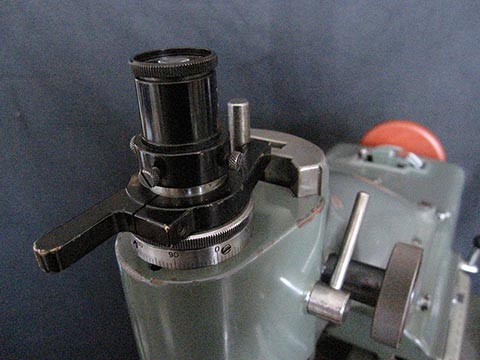

Henri Hauser Typ M1, centering microscope

К нему подходят часовые шпанцанги B8. Несмотря на компактное устройство, этот станок предлагает точность до 0,001 мм.

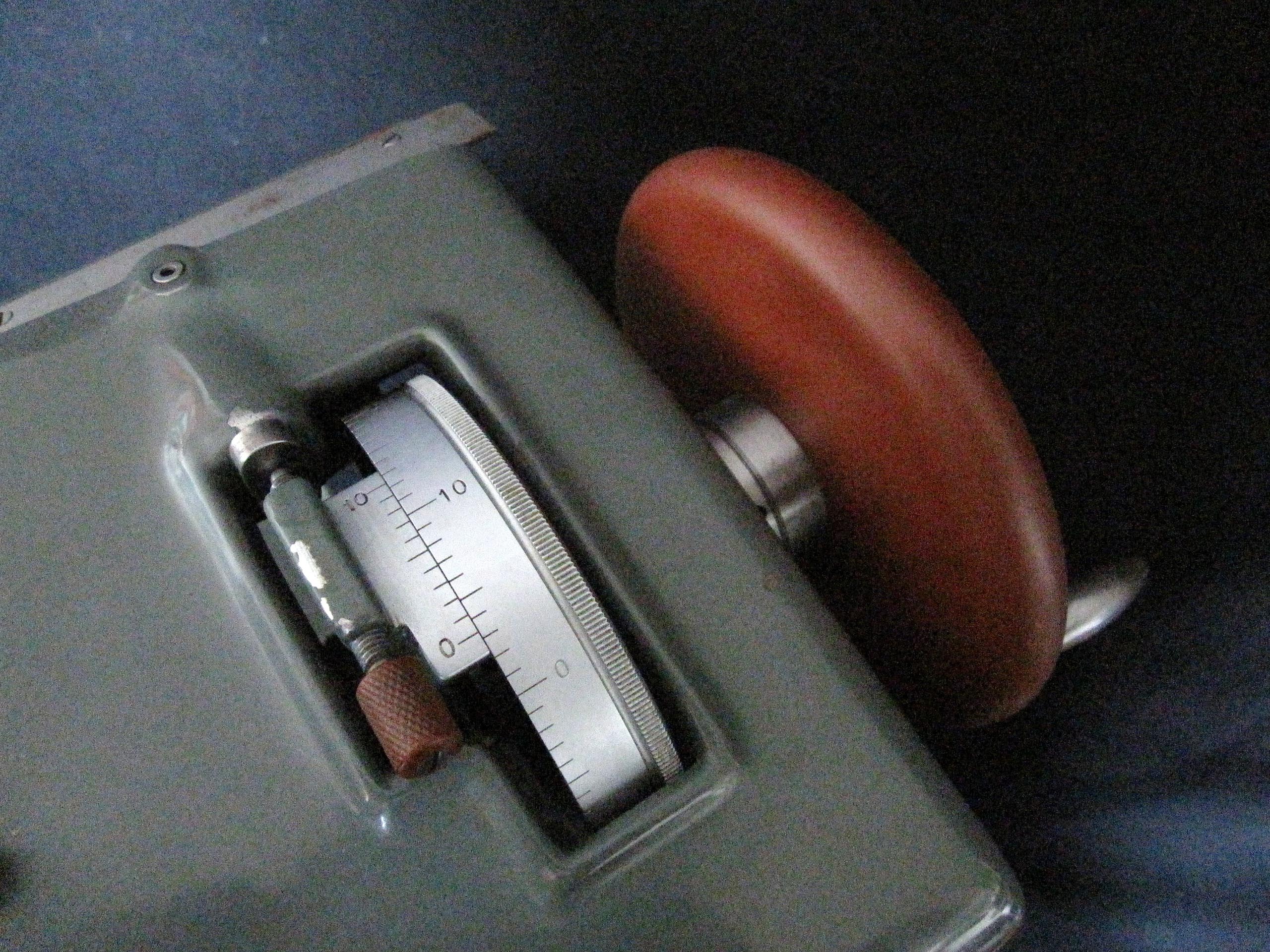

Coordinate Drilling (Jig Borer) Machine Henri Hauser Typ M1, scale Coordinate Drilling (Jig Borer) Machine Henri Hauser Typ M1

Технические данные станка Hauser, тип M1:

Рабочие зоны:

  • продольный ход (X-ось) 100 мм
  • продольный ход (Y-ось) 100 мм
  • подъём (Z- ось) 40 мм
  • расстояние между столом и шпинделем 90 мм

Сверлильный шпиндель:

  • макс. Ø сверления в стали 4 мм
  • макс. Ø сверления в чугуне 5 мм
  • подъём сверлильного шпинделя (Z-ось) 40 мм
  • макс. Ø рассверливания 12 мм
  • тип патрона B-8
  • зажим шпанцанг Ø 8 мм

число оборотов шпинделя:

  • от 250 об/мин до 2700 об/мин

Размеры:

  • длина 600 мм
  • ширина 600 мм
  • высота 140 мм
  • вес станка около 120 кг

Оснащение:

  • круглый вращающийся стол Ø 135 мм
  • микроскоп 35x
  • накерник
