Zapfenrolliermaschine Steinel SR 2

Villingen-Schwenningen an Neckar (Deutschland)

Das Feinschlichten von Werkstückspartien, welche auf Drehbänken und Automaten vorgefertigt wurden, kann auf der Rolliermaschine mit höchster Maßhaltigkeit erfolgen. Rollieren ist ein spanendes Verfahren.

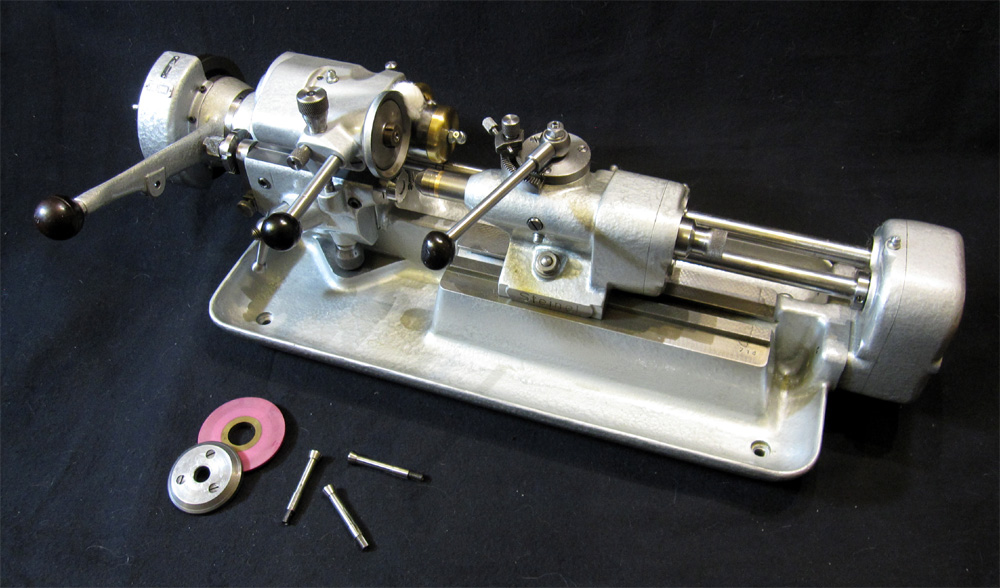

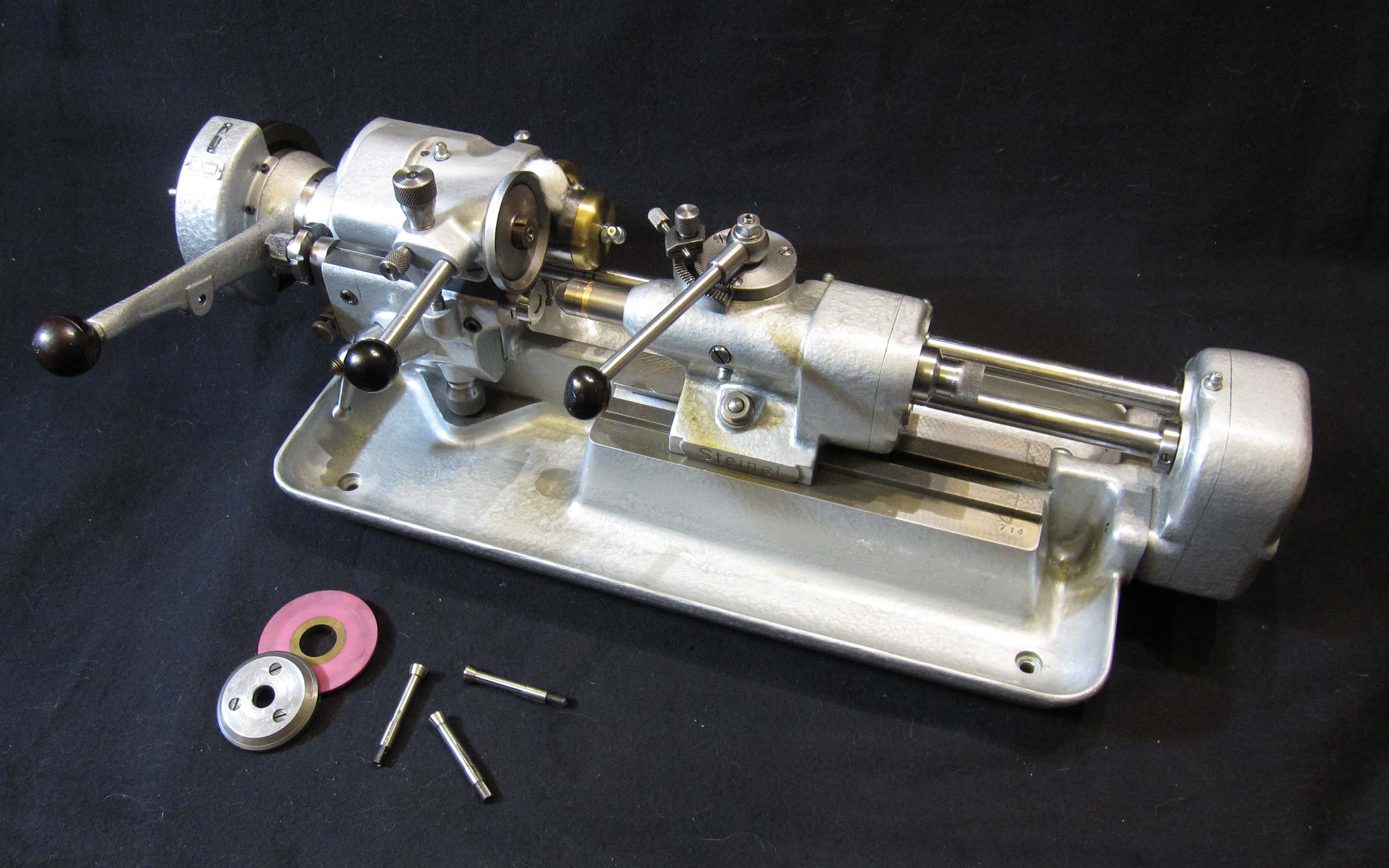

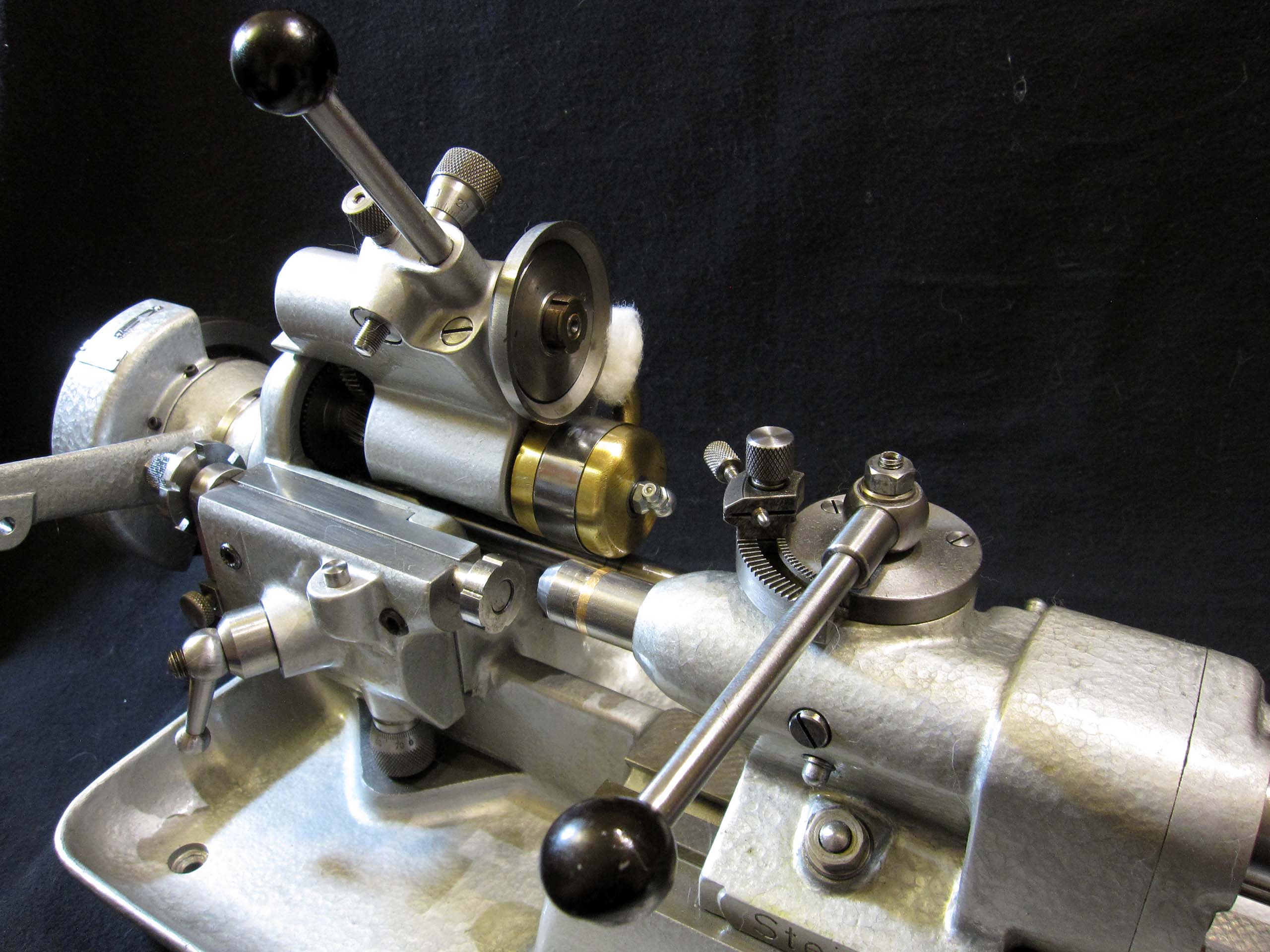

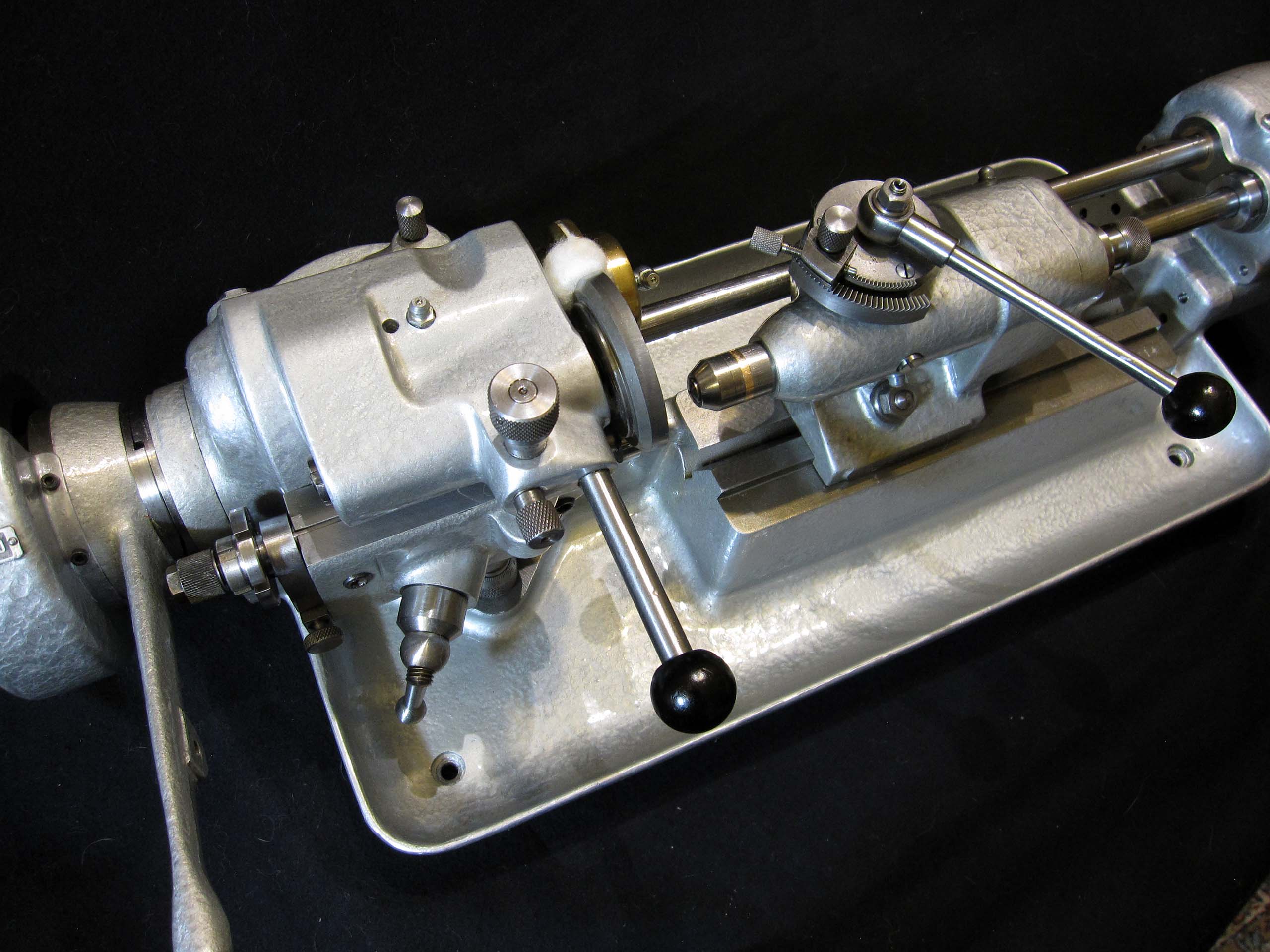

Pivot pollishing maschine Steinel SR 2, overall view

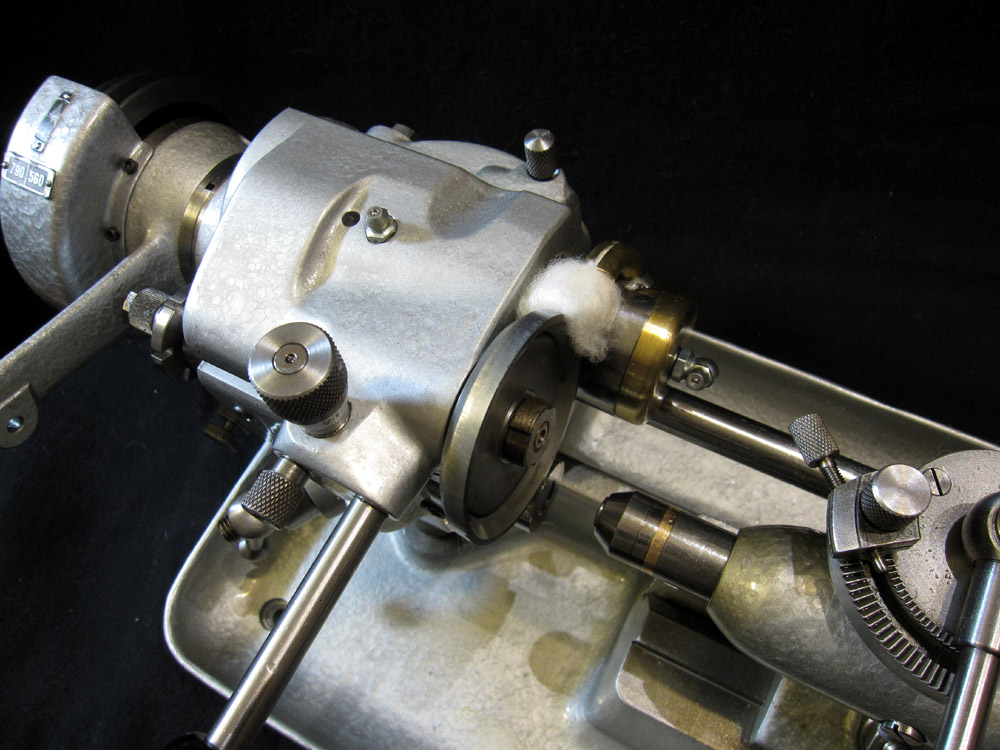

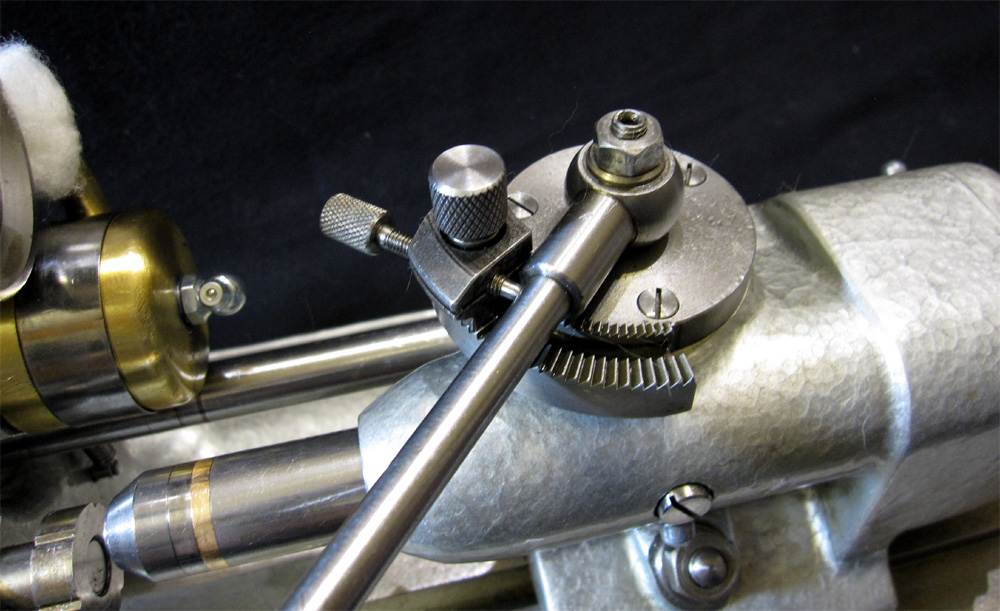

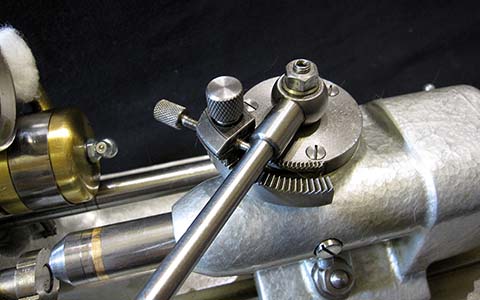

Das Rollierwerkzeug, eine gehärtete, mit Schleifscheibe aufgeraute Stahlscheibe ("Quill") wird rotierend dem gegenläufig rotierenden Werkstück durch Mikrometerfeineinstellbewegung zugestellt. Genaue Abstimmung der Länge der Rollierfläche und damit Verbundenes Feinschlichten der Ansätze wird mit Reitstock-Feinlängsanschlag erreicht.

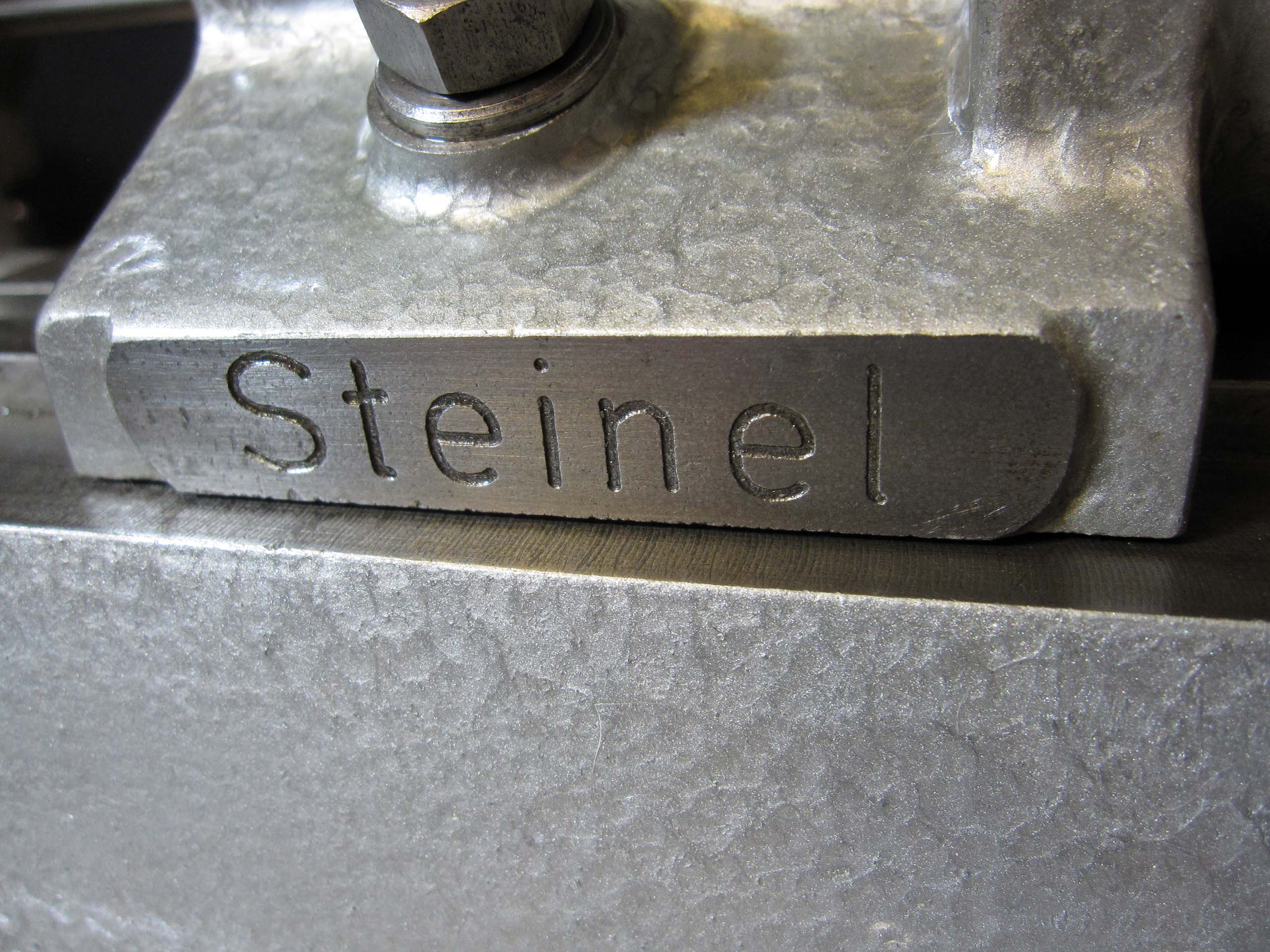

Pivot pollishing maschine Steinel SR 2, logo

Die Spannung der Werkstücke erfolgt in der Reitstockspindel mit Spannzange, welche mit Schnellspanneinrichtung (Serienfertigung) ausgestattet ist.

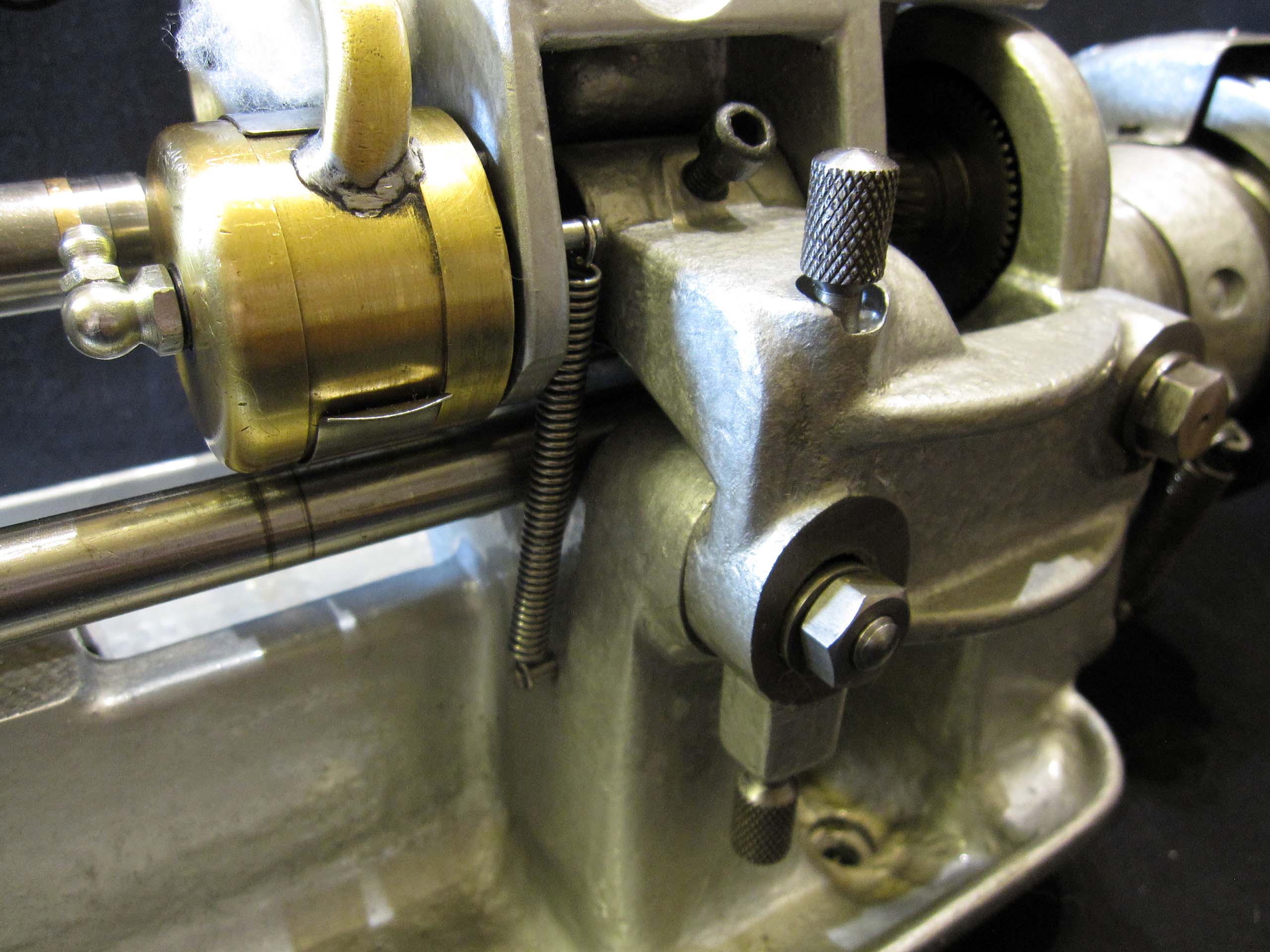

Pivot pollishing maschine Steinel SR 2

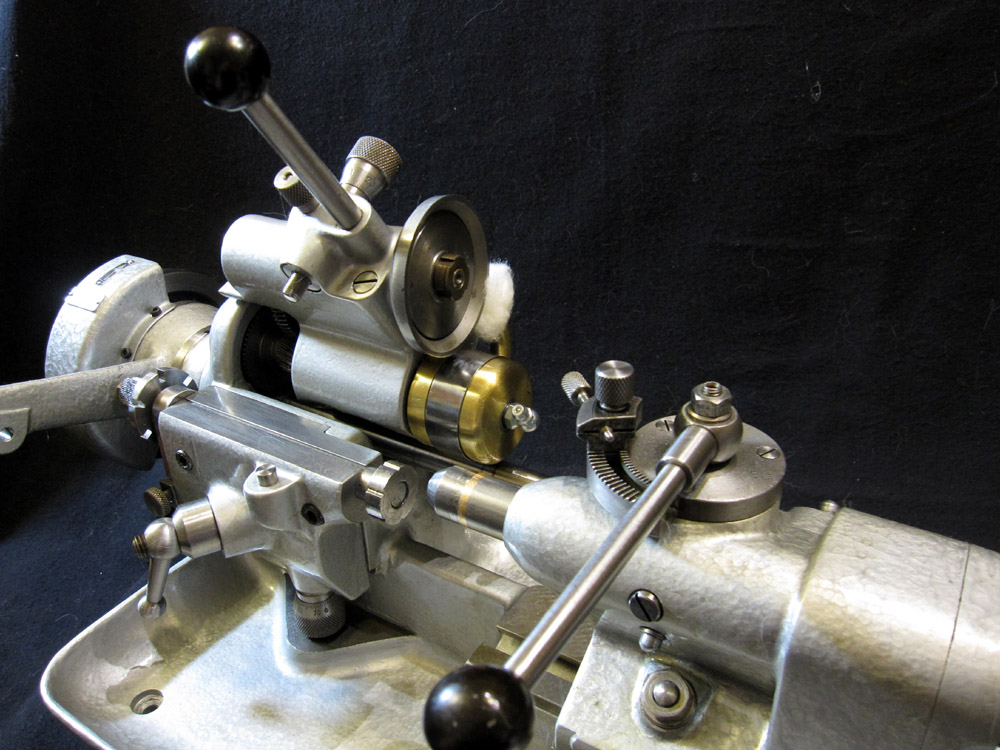

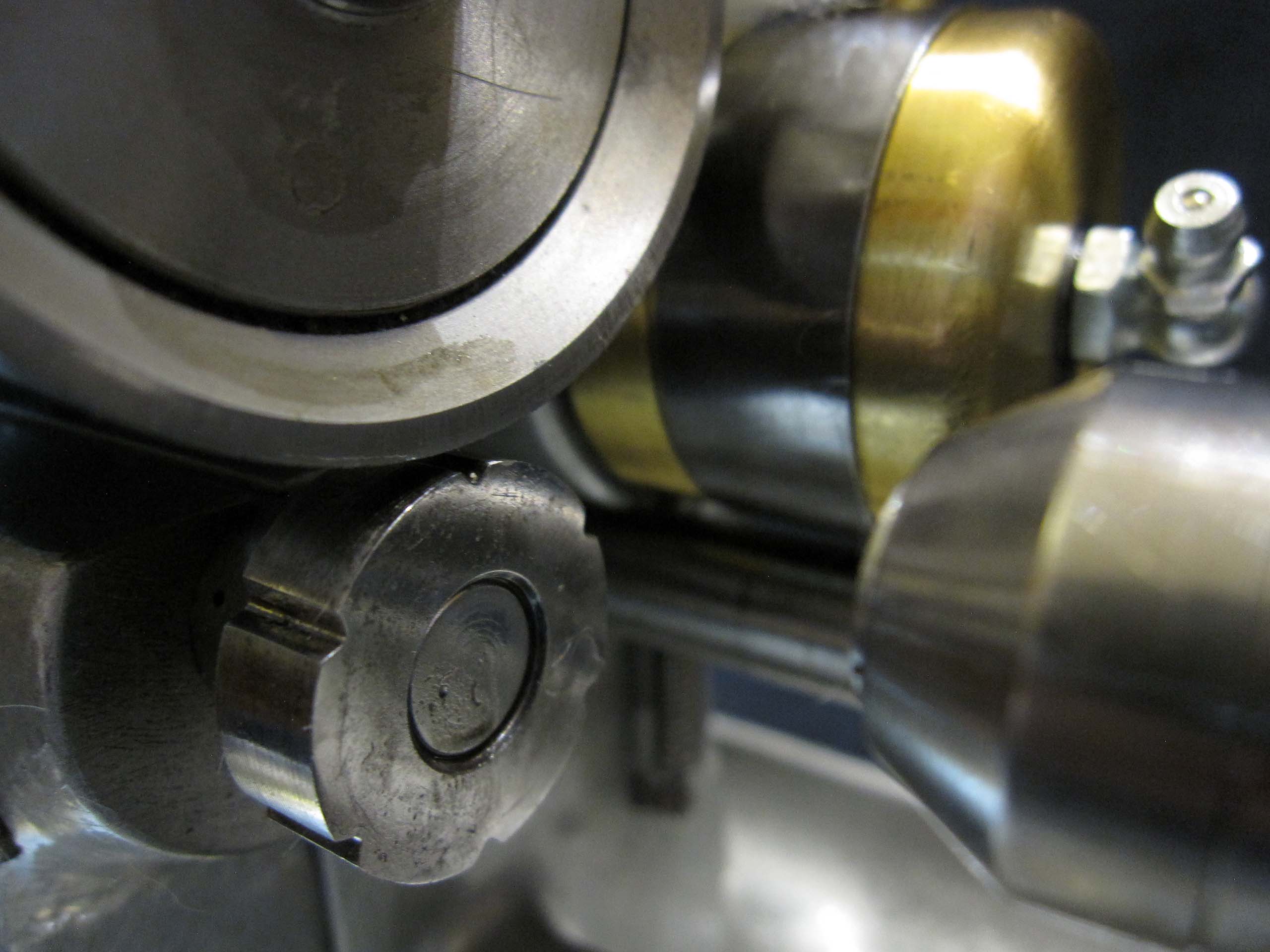

Der zu rollierende Werkstückzapfen wird durch Reitstockbewegung auf die so genannte Brosche (eine glasharte Werkstückunterlage) geschoben, welche entsprechende Aufnahme-Ausschnitte, dem Werkstückzapfen-Ø angepasst, besitzt. Die jeweilige Broschenlage wird durch Rastenscheibe fixiert. Die Rollierscheibe wird an ihrem Umfang, während des Laufens, durch ölgetränkten Filz oder Faserstoff-Flausch gereinigt.

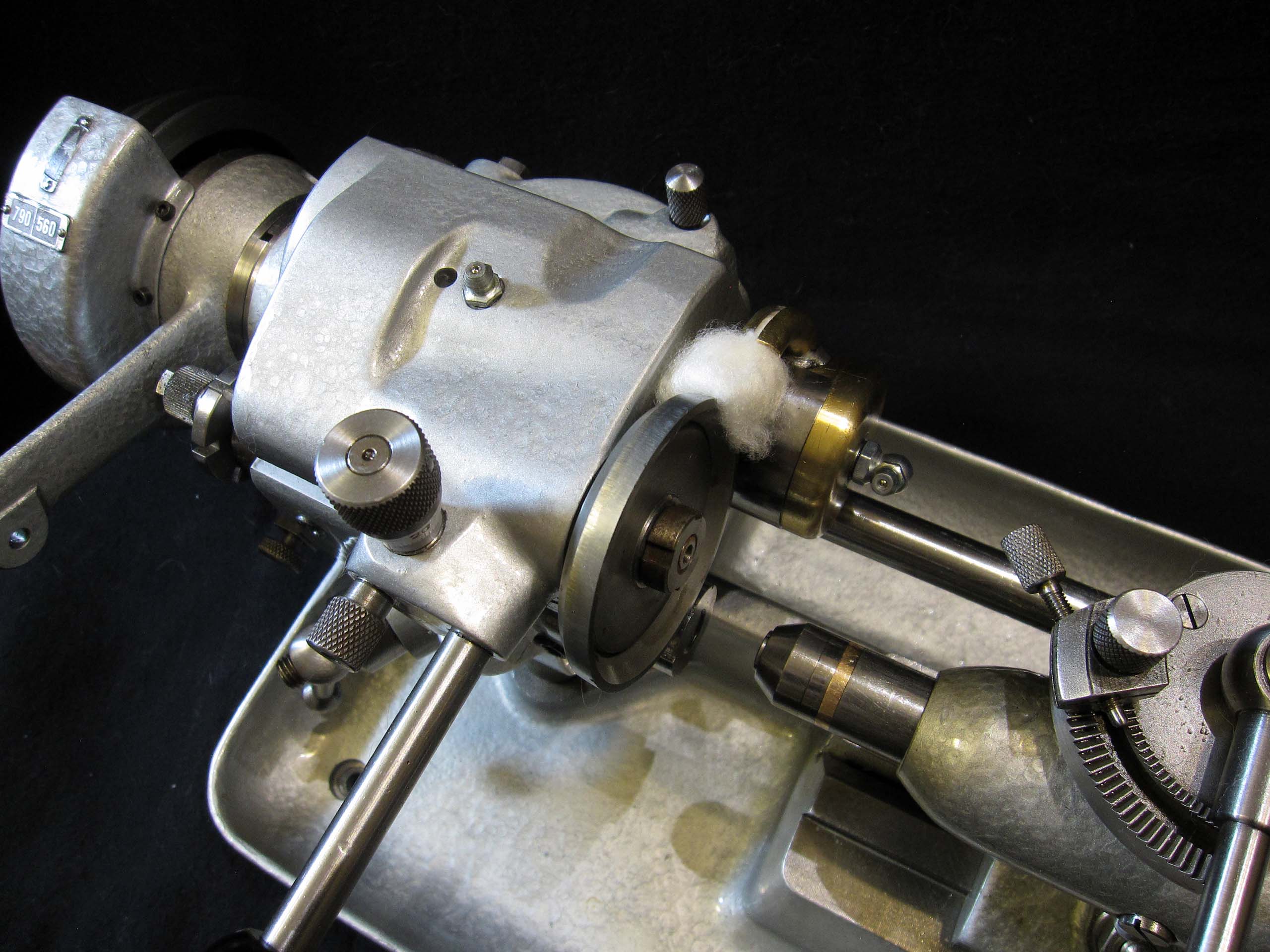

Pivot pollishing maschine Steinel SR 2

Die Rollierscheibe kann aus Werkzeugstahl, Hartmetall oder Keramik sein und ist aufgeraut (Rauheit 2 - 15 µm). Rollierzeit beträgt 2-40 s. Rautiefe der erzeugten Zapfenoberfläche: 0,2 – 1 µm.

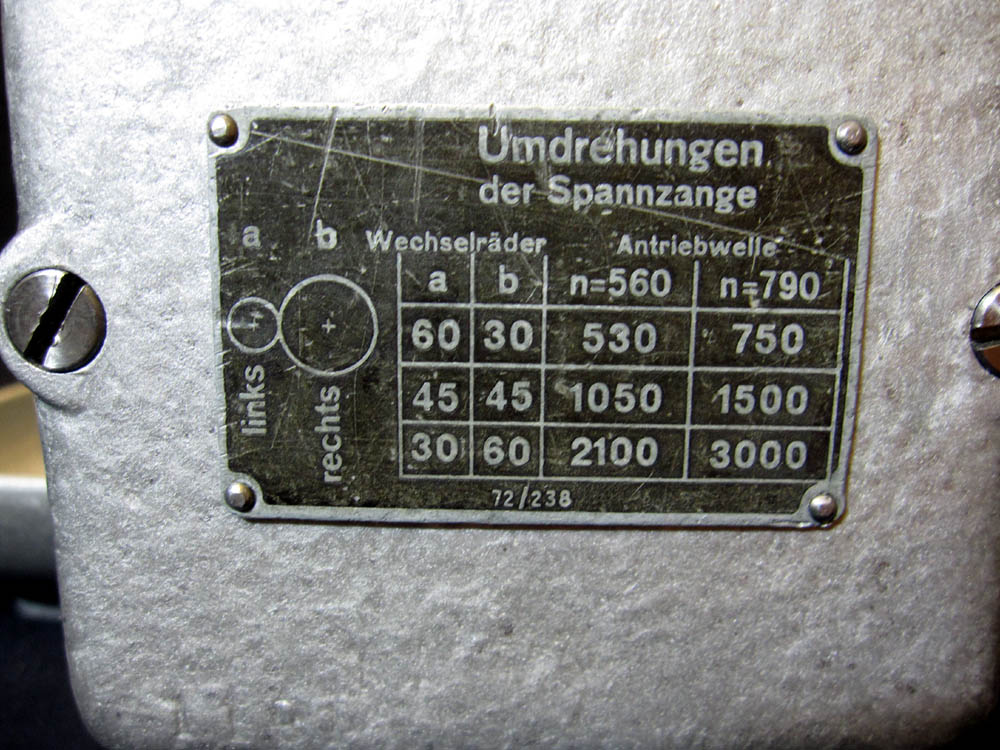

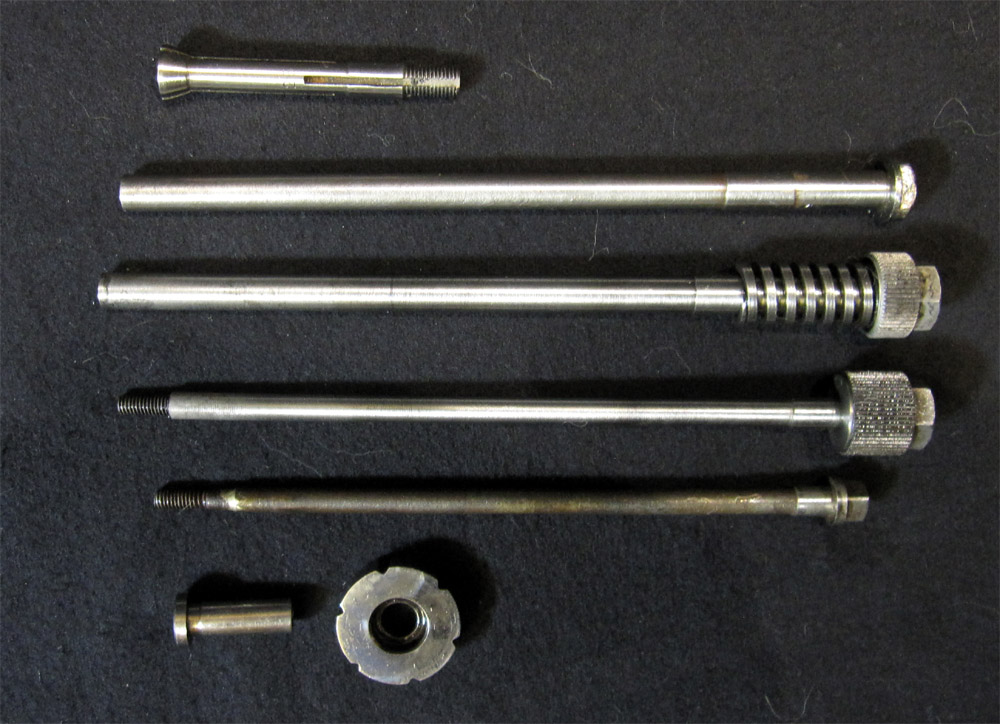

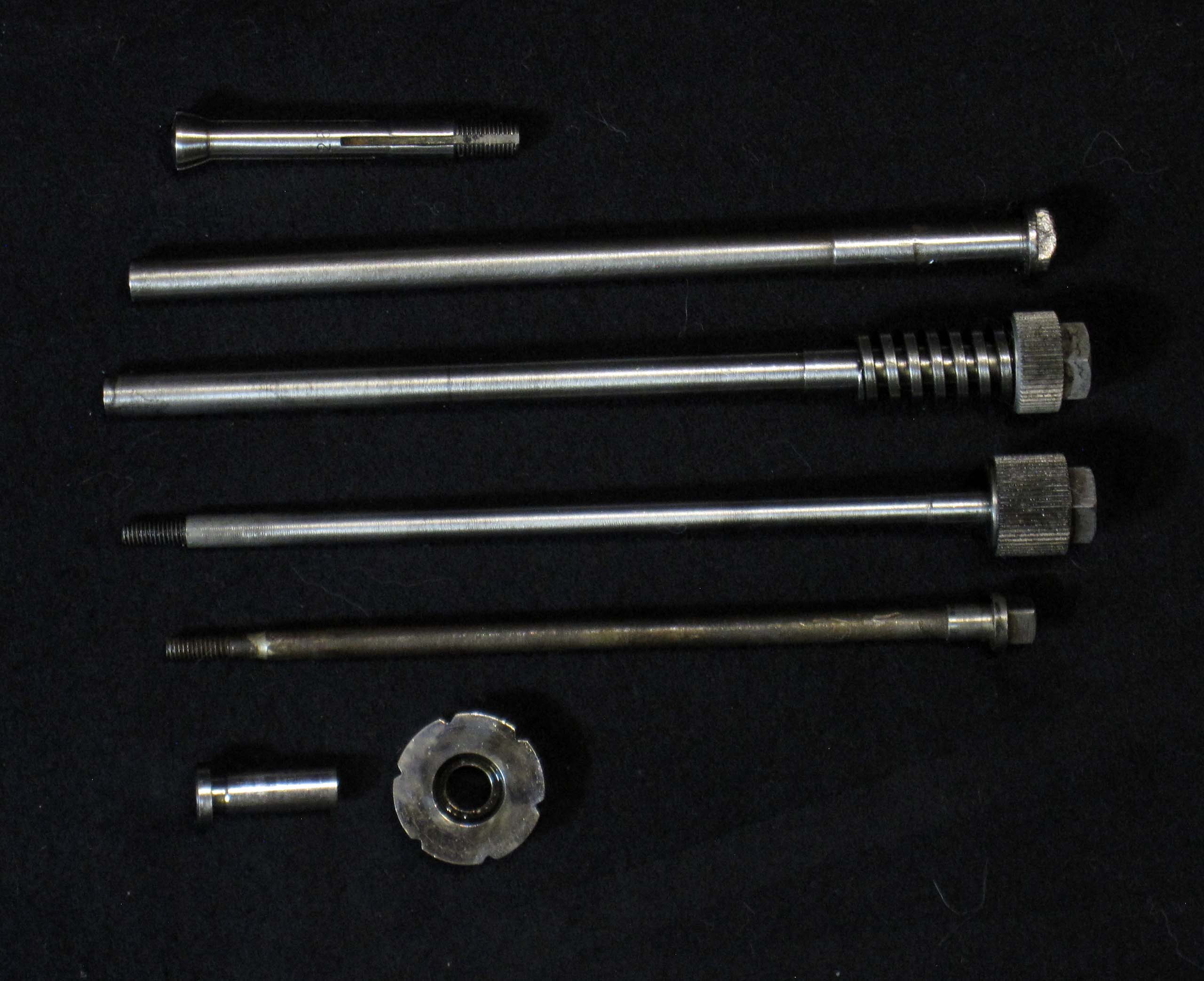

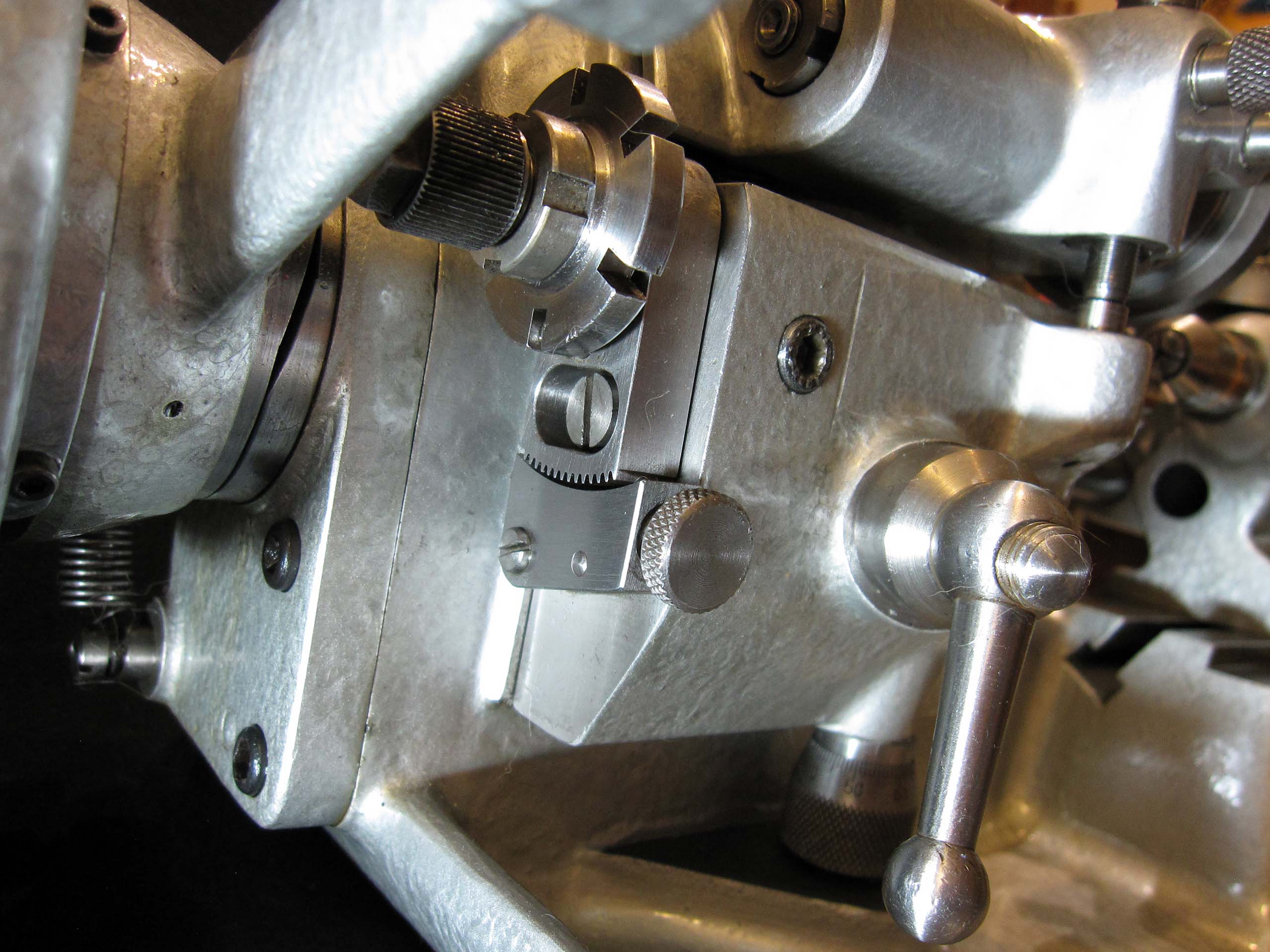

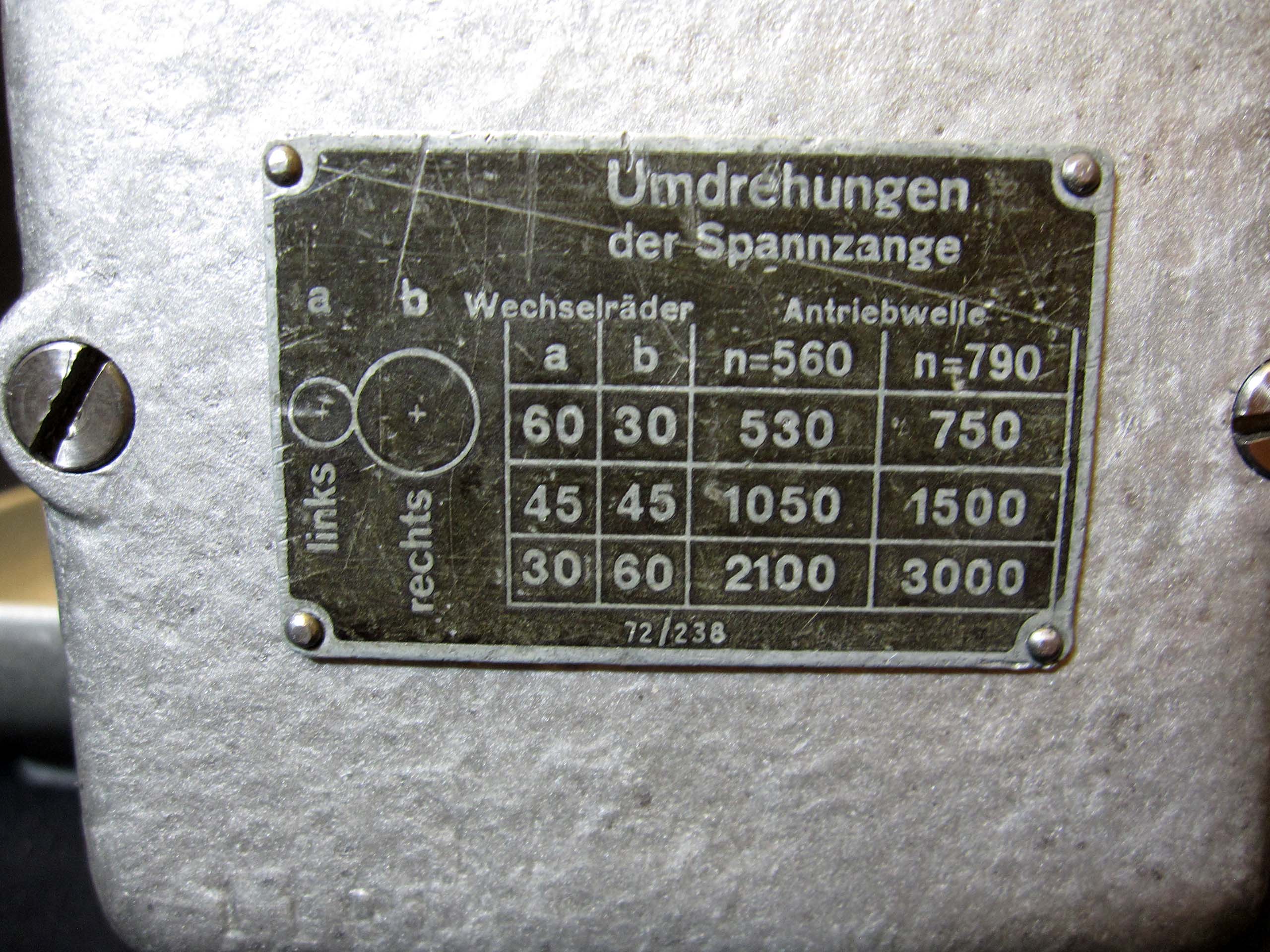

Pivot pollishing maschine Steinel SR 2 Pivot pollishing maschine Steinel SR 2 Pivot pollishing maschine Steinel SR 2 Pivot pollishing maschine Steinel SR 2 Pivot pollishing maschine Steinel SR 2, table of the collet revolutions Pivot pollishing maschine Steinel SR 2, accessories Pivot pollishing maschine Steinel SR 2

Technische Daten der Steinel SR 2

Zapfenmasse:

  • Ø 0-5 mm
  • Länge 0-18 mm
  • Gesamttrieblänge 140 mm

Rollierscheibe

  • Rollierscheibe Ø 62 mm
  • Rollierscheibe/Zapfendrehzahlen 560/530-1050-2100 U/min; 790/750-1500-3000 U/min
  • Zangentyp L 7

Masse:

  • Länge 679 mm
  • Breite 220 mm
  • Höhe 200 mm
  • Maschinengewicht ca. 29 kg
